CEB V1.0 Scheda Adattatore CAN - BIGTREETECH

Scheda Adattatore CAN BIGTREETECH CEB V1.0: Soluzione Compatta per Comunicazione CAN Efficiente

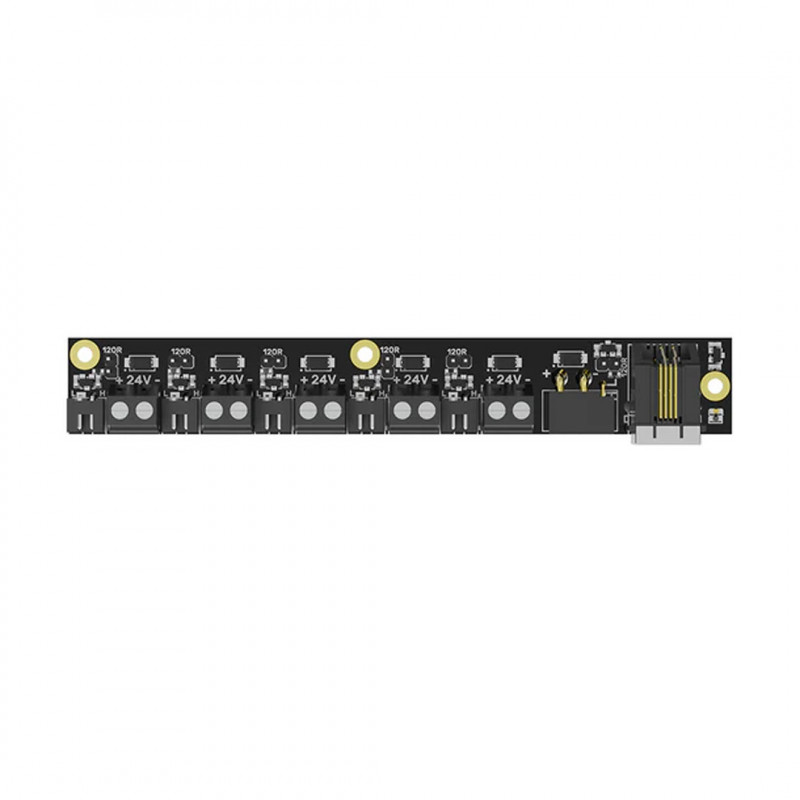

La BIGTREETECH CEB V1.0 è una scheda adattatore progettata per ottimizzare i protocolli di comunicazione CAN.

Caratteristiche Principali:

• Design Compatto: Facilita l'installazione nelle estrusioni di alluminio standard delle stampanti 3D.
• Gestione Ordinata dei Cavi: Progettata per garantire un'uscita uniforme dei cavi, migliorando l'ordine e l'estetica.
• Protezione ESD e TVS: Chip di protezione contro scariche elettrostatiche e diodi TVS integrati per proteggere le schede CAN collegate da sovratensioni e danni statici.
• Compatibilità Versatile: Supporta vari dispositivi CAN presenti sul mercato, con resistenza terminale 120R selezionabile tramite jumper.
• Open Source: Custodia open source disponibile per stampa 3D, facilitando l'installazione e la protezione.

Ideale per una comunicazione CAN affidabile e una gestione ordinata del cablaggio nelle tue configurazioni di stampa 3D.

Esempi di Cablaggio

• CEB V1.0 + MANTA M8P + EBB SB2209
• CEB V1.0 + MANTA M5P + EBB SB2209
• CEB V1.0 + MANTA M5P + EBB SB2209

Consigli di Sicurezza

• Assicurati che l'alimentazione sia spenta prima di eseguire il cablaggio.
• Scegli con attenzione le resistenze terminali: determina se il dispositivo è terminale o se include già una resistenza terminale. In tal caso, non utilizzare il jumper per la resistenza terminale.
• Utilizza la custodia protettiva durante l'installazione del CEB V1.0 per evitare cortocircuiti tra il profilo in alluminio e i pin inferiori della scheda, poiché ciò potrebbe causare danni da bruciatura.
• Assicurati che i cavi siano assemblati nell'ordine corretto per evitare problemi di comunicazione.

La confezione contiene: 1 x BIGTREETECH CEB V1.0 Scheda Adattatore CAN
