Cinghie GT2

Cinghie GT2 per Stampanti 3D, CNC e Automazione su DHM-online

Le cinghie GT2 – profilo 2GT, passo 2 mm – sono il sistema di trasmissione del moto standard per gli assi X e Y di stampanti 3D desktop, incisori laser, piccole CNC e sistemi di posizionamento di precisione. Il profilo a dente arrotondato del GT2 garantisce un accoppiamento senza gioco (backlash-free) con le pulegge GT2: quando il motore inverte la direzione, il dente della cinghia si inserisce immediatamente nella gola della puleggia senza ritardo. Il risultato è la traslazione istantanea di ogni micro-passo del motore stepper in spostamento lineare reale, senza le imprecisioni di posizionamento che producono cerchi ovalizzati, pareti scalinate e ghosting nei pezzi stampati.

Su DHM-online trovi cinghie GT2 vendute al metro (aperte) e in anello chiuso, con rinforzo in fibra di vetro e in anima d'acciaio, larghezze da 6 mm a 10 mm, in neoprene con rivestimento in nylon sui denti.

Il profilo GT2: perché ha sostituito i profili trapezoidali

I vecchi profili trapezoidali (MXL, T2.5) hanno un dente con spigoli netti che crea un accoppiamento impreciso con la puleggia: il dente entra nella gola con un leggero gioco che varia con la tensione e la velocità. Durante le inversioni di direzione, questo gioco produce un ritardo di posizionamento che si manifesta come ghosting o ringing sulle stampanti 3D.

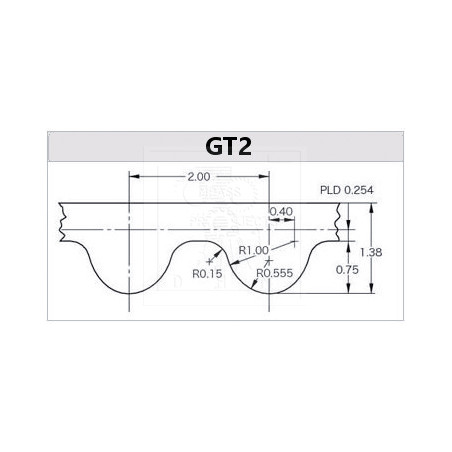

Il profilo GT2 ha il dente arrotondato che si adatta perfettamente alla gola della puleggia GT2: il contatto è continuo su tutta la superficie del dente, il gioco è zero o trascurabile, le inversioni di direzione sono istantanee. Questa è la ragione per cui la cinghia GT2 è diventata lo standard universale per le stampanti 3D e non è stata sostituita da altri profili nonostante anni di evoluzione del settore.

Rinforzi disponibili: fibra di vetro vs anima d'acciaio

• Cinghia GT2 con rinforzo in fibra di vetro: La scelta standard per stampanti 3D desktop. I cavi in fibra di vetro offrono un'eccellente resistenza alla trazione e resistenza alla fatica da flessione: la cinghia può girare attorno a pulegge GT2 da 16 o 20 denti (piccolo diametro) milioni di volte senza che i cavi si fratturino per affaticamento. L'allungamento elastico è basso ma non nullo: sotto tensione elevata la cinghia si allunga leggermente, il che è accettabile per la maggior parte delle stampanti 3D standard.
• Cinghia GT2 con anima d'acciaio: Per applicazioni che richiedono rigidità massima e allungamento quasi zero sotto carico. Le stampanti 3D di grande formato, le macchine con carrelli pesanti e le CNC con tensioni di cinghia elevate beneficiano dell'anima in acciaio che mantiene il posizionamento preciso anche sotto carichi che farebbero allungare la versione in fibra di vetro. Richiede pulegge di diametro leggermente maggiore per evitare che i cavi d'acciaio si spezzino per fatica da flessione su raggi piccoli.

Formati disponibili: cinghie aperte e ad anello chiuso

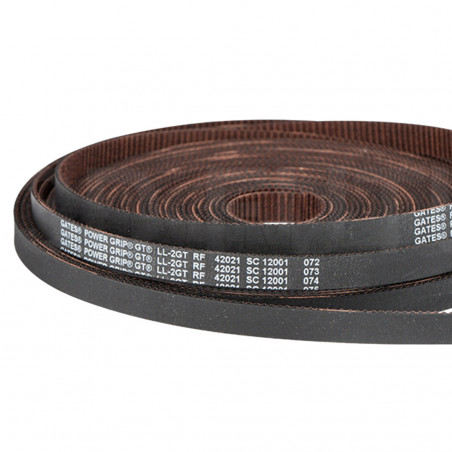

• Cinghie aperte al metro – la soluzione più flessibile. Si taglia la lunghezza esatta necessaria per l'asse, si fissa alle estremità del carrello con morsetti o clip. Lo standard per stampanti 3D cartesiane e CoreXY dove le lunghezze variano da macchina a macchina.

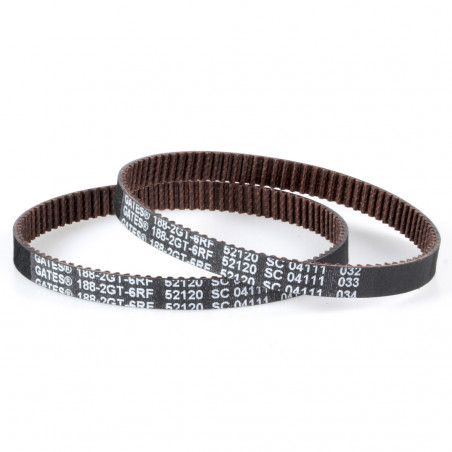

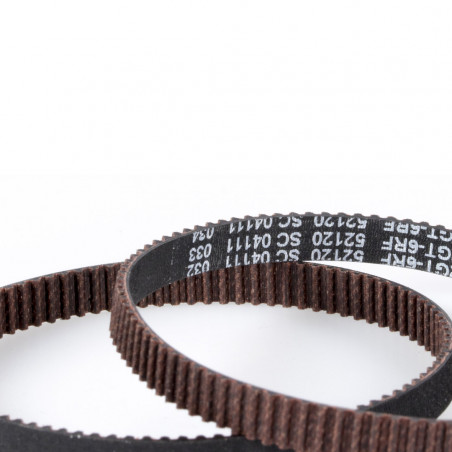

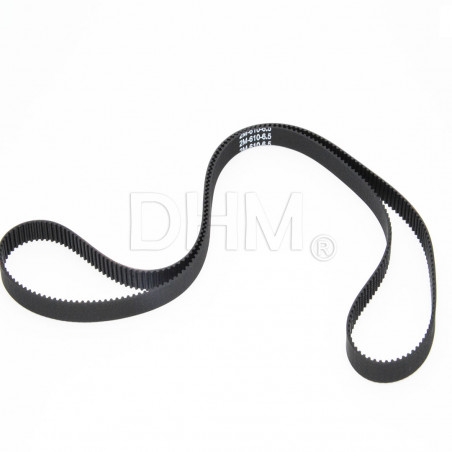

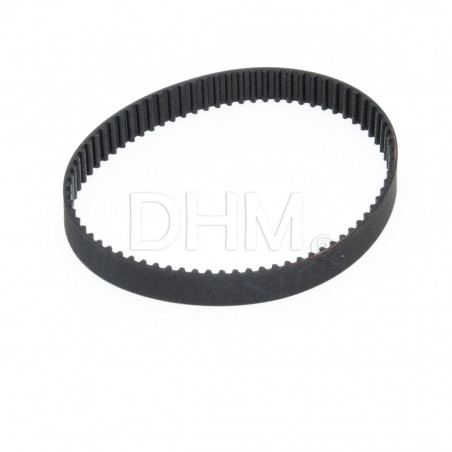

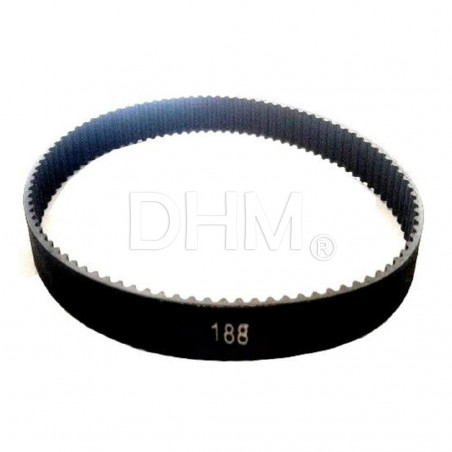

• Cinghie ad anello chiuso – disponibili in lunghezze pre-impostate (136 mm, 200 mm, 280 mm, 400 mm e oltre). Per trasmissioni continue, riduzioni motore, assi verticali e qualsiasi applicazione dove la cinghia deve formare un anello chiuso di trasmissione continua.

Larghezze disponibili: 6 mm vs 9–10 mm

La cinghia GT2 da 6 mm è lo standard per stampanti 3D desktop fino a circa 300×300 mm di area di stampa. La cinghia GT2 da 9 o 10 mm è consigliata per macchine di grandi dimensioni (oltre 300×300 mm), per carrelli pesanti e per CNC dove la tensione applicata è elevata. La cinghia più larga ha maggiore superficie di contatto sui denti e rinforzo interno più massiccio, riducendo l'allungamento elastico durante le accelerazioni.

Tensionamento corretto della cinghia GT2

Una cinghia troppo allentata genera gioco: il carrello oscilla nella direzione di scorrimento durante le inversioni, producendo ghosting e ringing. Una cinghia troppo tesa piega l'albero del motore stepper e accelera l'usura dei cuscinetti del motore. La tensione corretta produce un suono basso simile a una corda di chitarra quando la cinghia viene pizzicata nel punto più lungo dell'asse. Non deve presentare giochi visibili durante i cambi di direzione, ma non deve emettere sibili metallici durante il movimento.

Come capisco se la cinghia GT2 è tesa correttamente?

Pizzica la cinghia nel punto più lungo dell'asse: deve emettere un suono basso simile a una corda di basso di chitarra. Nessun gioco visibile durante i cambi di direzione, nessun sibilo metallico durante il movimento. Con Klipper puoi usare il macrocomando RESONANCE_TEST per analizzare la frequenza di risonanza della cinghia e calibrare la tensione in modo preciso.

Quando scegliere la cinghia GT2 da 9 mm invece di quella da 6 mm?

Per macchine con area di stampa superiore a 300×300 mm, carrelli pesanti (hotend multi-materiale, laser pesanti, mandrini) o accelerazioni molto elevate. La cinghia più larga riduce l'allungamento elastico sotto carico, migliorando la precisione alle alte velocità.

Le cinghie GT2 sono compatibili con pulegge T2.5?

No. Il passo (2,0 mm GT2 vs 2,5 mm T2.5) e la forma del dente sono incompatibili. L'uso errato causa usura immediata, rumore eccessivo e perdita di sincronizzazione.

Quando si deteriorano le cinghie GT2?

Il neoprene si secca e si indurisce con esposizione prolungata a calore e UV. Controlla ogni 6 mesi: cerca crepe tra i denti e cavi del rinforzo che fuoriescono dai bordi della cinghia. Se presenti, sostituisci prima di avere una rottura improvvisa durante la stampa.
