Unità di Supporto BK/BF e FK/FF per Viti a Ricircolo di Sfere su DHM-online

Le unità di supporto per viti a ricircolo di sfere – serie BK/BF, FK/FF e EK/EF – non sono semplici alloggiamenti per cuscinetti: sono sistemi pre-assemblati che gestiscono le forze assiali generate durante il moto della vite, mantengono l'allineamento preciso del codolo lavorato, e compensano le dilatazioni termiche che inevitabilmente si manifestano durante le sessioni di lavoro prolungate. Su qualsiasi stampante 3D con viti a ricircolo di sfere, su CNC desktop e professionale, e su qualsiasi sistema di posizionamento lineare ad alta precisione, le unità di supporto sono il componente che trasforma una vite in un asse di precisione.

Su DHM-online trovi unità di supporto serie BK/BF e FK/FF in acciaio e lega di alluminio lavorato CNC, per viti con codoli da 8 mm a 20 mm, con cuscinetti a contatto obliquo precaricati (lato fisso) e cuscinetti radiali semplici (lato folle), con ghiera di precisione e sistema di bloccaggio anti-rotazione.

La distinzione fondamentale: lato fisso vs lato folle

Ogni asse lineare con vite a ricircolo di sfere richiede esattamente un'unità lato fisso e una unità lato folle. Non due fissi, non due folli: la combinazione corretta è la sola che funziona correttamente.

• Unità lato fisso (BK, FK, EK) – posizionata dal lato del motore. Contiene cuscinetti a contatto obliquo precaricati che reggono sia la spinta assiale che la trazione assiale generate dal carico in movimento. Il codolo della vite viene bloccato rigidamente con la ghiera di precisione inclusa: nessun movimento assiale residuo, zero backlash assiale. Questa unità è il riferimento geometrico dell'asse: la precisione di posizionamento dipende dalla qualità di questo blocco.

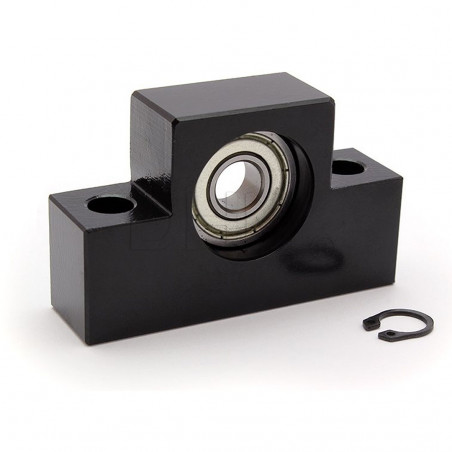

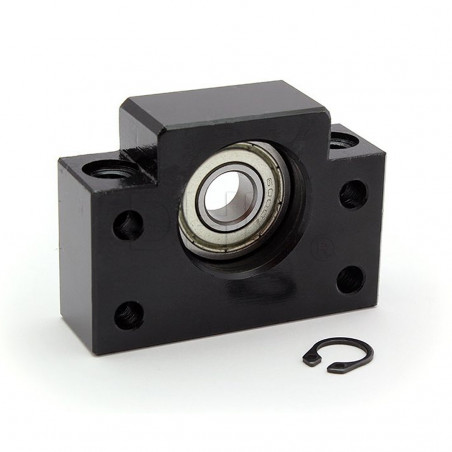

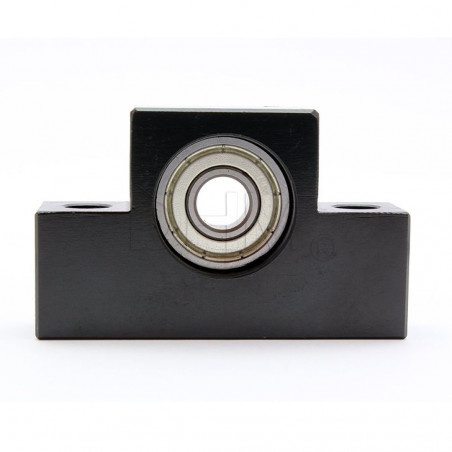

• Unità lato folle (BF, FF, EF) – posizionata sull'estremità opposta della vite. Contiene un cuscinetto radiale semplice che permette alla vite di ruotare liberamente e, fondamentale, di scorrere longitudinalmente di alcuni millimetri. Questo grado di libertà assiale è indispensabile per compensare: le dilatazioni termiche del metallo durante il riscaldamento della macchina (una vite in acciaio da 400 mm si allunga di circa 0,05–0,1 mm per ogni 10°C di variazione termica), e le minime tolleranze di montaggio del telaio. Senza questa libertà, la vite si troverebbe in compressione/trazione assiale permanente che porta all'instabilità strutturale (effetto colonna, o buckling).

Serie BK/BF vs FK/FF: differenza di montaggio

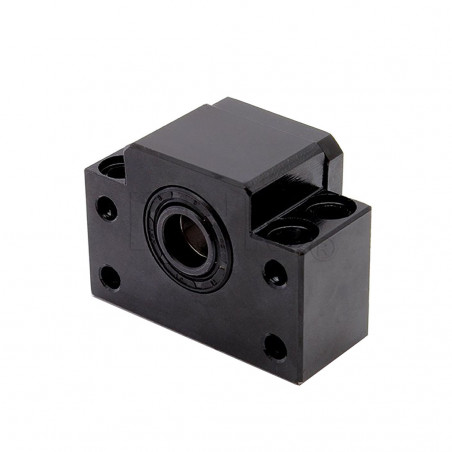

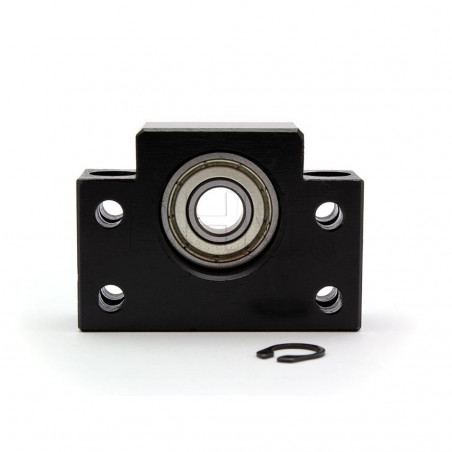

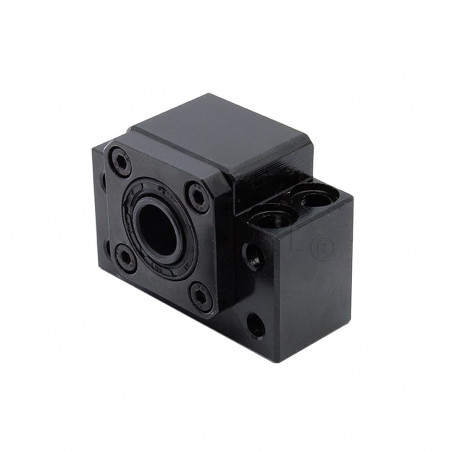

• Serie BK/BF – montaggio a basamento: la base piena si fissa su superficie orizzontale con viti sui lati. La scelta standard per CNC con assi orizzontali montati sulla base della macchina.

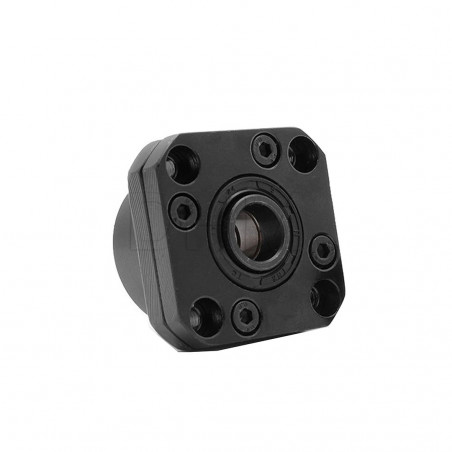

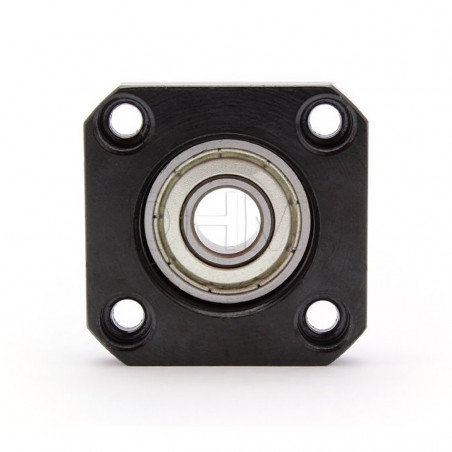

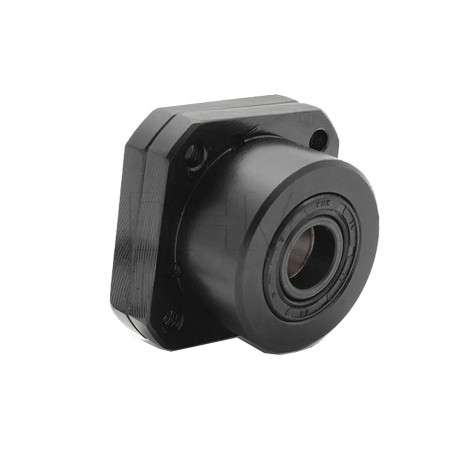

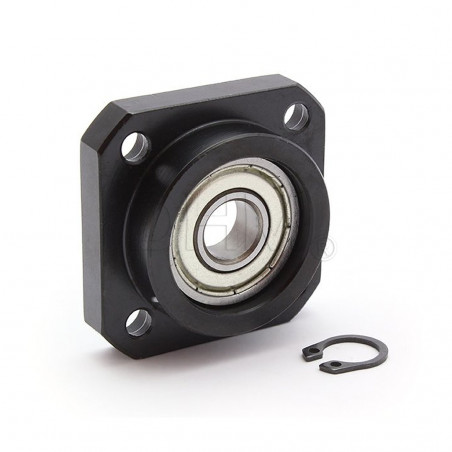

• Serie FK/FF – montaggio flangiato: la flangia frontale si fissa su superficie verticale o pannello con viti frontali. Per assi dove il supporto è su pannello laterale o su piastra verticale. Dal punto di vista meccanico interno, le prestazioni di bloccaggio assiale sono equivalenti alle serie BK/BF.

Compatibilità con le viti a ricircolo di sfere DHM

Le unità di supporto serie BK/BF e FK/FF sono progettate per accogliere i codoli lavorati delle viti a ricircolo di sfere SFU del catalogo DHM. Il codolo è la porzione di vite senza filetto all'estremità, rettificato al diametro esatto per entrare nel cuscinetto interno dell'unità. Un codolo correttamente dimensionato entra nel cuscinetto con interferenza leggera o accoppiamento H7/k6: nessun gioco, nessun movimento radiale.

Compatibilità per misura: BK12/BF12 per viti SFU1605 (Ø 16 mm), BK15/BF15 per viti SFU2005 (Ø 20 mm), BK20/BF20 per viti SFU2505 (Ø 25 mm).

Installazione della ghiera di precisione sul lato fisso

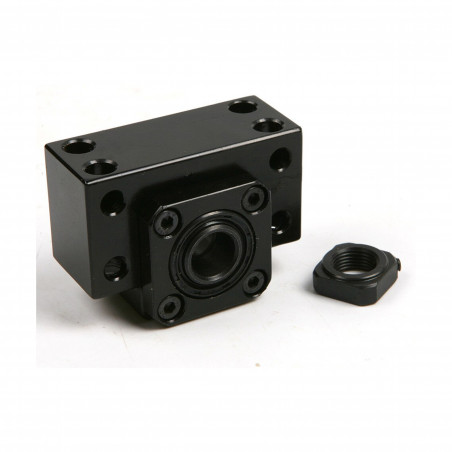

La ghiera di precisione inclusa nelle unità BK/FK va serrata sul codolo della vite dopo l'inserimento nel cuscinetto del lato fisso. La procedura corretta: inserisci il codolo nel cuscinetto, avvita la ghiera fino a eliminare il gioco assiale (la vite non si muove assialmente se tirata o spinta a mano), senza stringere oltre questo punto. Un serraggio eccessivo introduce un precarico sul cuscinetto a contatto obliquo che aumenta il calore generato e riduce la vita del cuscinetto. Una volta trovata la posizione corretta, blocca il grano laterale della ghiera per impedire lo svitamento sotto vibrazione.

Qual è la differenza tra serie BK/BF e FK/FF?

Il metodo di montaggio: BK/BF a basamento su superficie orizzontale, FK/FF flangiato su superficie verticale. Le prestazioni di bloccaggio assiale interno sono equivalenti.

Come si installa la ghiera di precisione?

Avvitata sul codolo dopo l'inserimento nel cuscinetto fino a eliminare il gioco assiale, senza eccedere. Poi blocca il grano laterale. Serraggio eccessivo introduce precarico che surriscalda il cuscinetto.

Le unità di supporto necessitano di manutenzione?

I cuscinetti sono pre-ingrassati e schermati. In ambienti CNC polverosi, controlla periodicamente l'accumulo di detriti esterni e verifica il serraggio della ghiera dopo le prime ore di rodaggio. Non aprire i cuscinetti per aggiungere grasso: sono dimensionati per operare con la quantità originale per tutta la vita operativa.
