Boccole Lineari

Benvenuti nella categoria di DHM-online dedicata alle boccole lineari e ai manicotti a sfere, i componenti fondamentali per garantire uno scorrimento fluido e preciso lungo gli assi dei tuoi macchinari. Che tu stia assemblando una stampante 3D, una CNC o un sistema di automazione robotica, la scelta del sistema di scorrimento su albero temprato e rettificato determina la silenziosità e l'accuratezza del movimento. Abbiamo selezionato i migliori prodotti per garantirti precisione e resistenza, anche per i lavori tecnologici più complessi. Dai classici manicotti a sfere serie LM alle boccole in polimero autolubrificante, ogni soluzione è scelta per ridurre l'attrito e resistere all'usura nel tempo.

L'importanza dello scorrimento lineare con boccole e manicotti

Nei sistemi di posizionamento basati su alberi temprati e rettificati, la boccola lineare è l'interfaccia critica tra la parte fissa e quella in movimento. Un accoppiamento di bassa qualità può generare giochi meccanici, vibrazioni e, a lungo termine, il danneggiamento dell'albero stesso. Su DHM-online, selezioniamo solo componenti affidabili che durano nel tempo, assicurandoti risultati precisi per ogni tuo progetto. Comprendere la differenza tra un sistema a ricircolo di sfere e uno a strisciamento autolubrificante è il primo passo per progettare una macchina che richieda poca manutenzione e offra alte prestazioni.

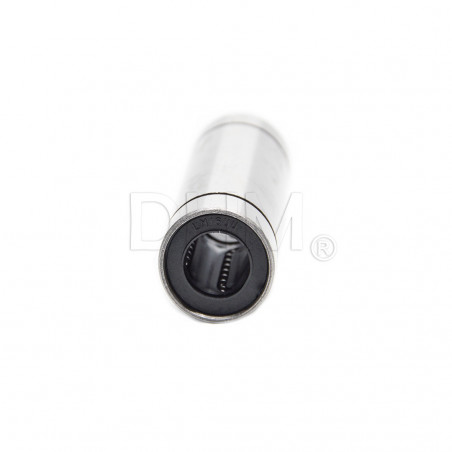

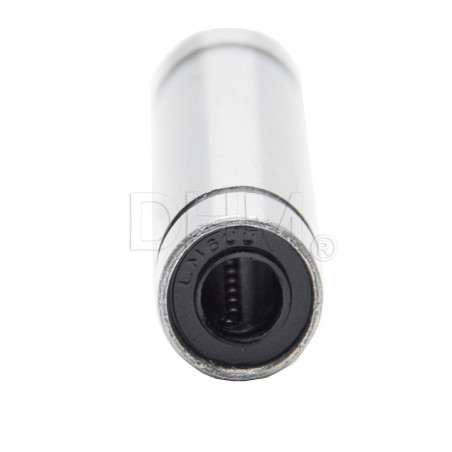

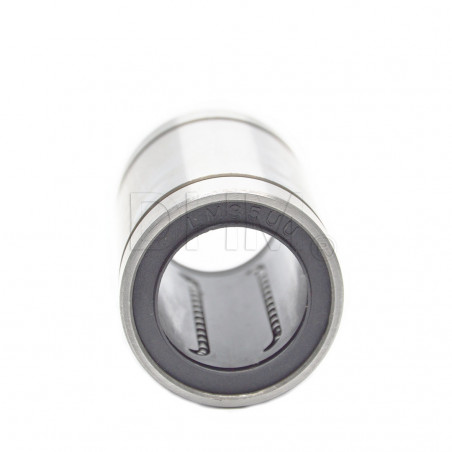

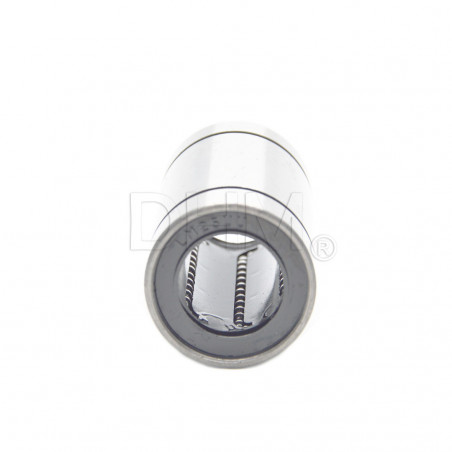

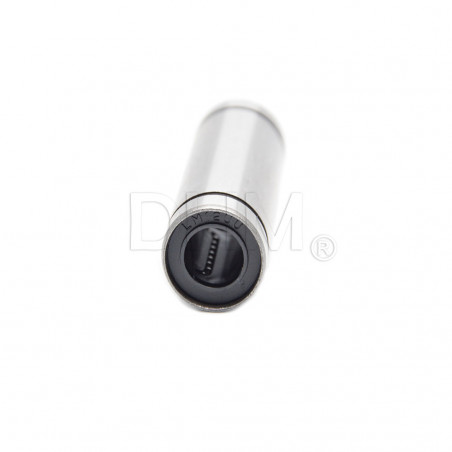

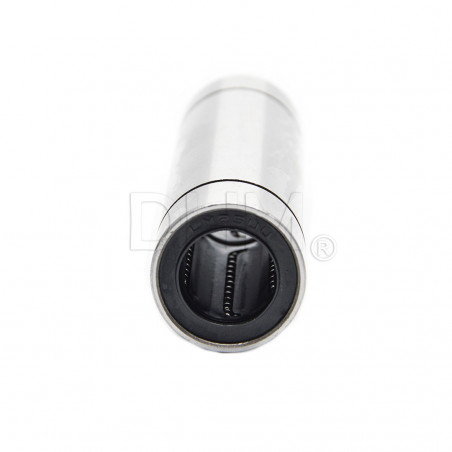

Manicotti a Ricircolo di Sfere (Serie LM, LMK, LMF)

I manicotti a sfere rappresentano lo standard industriale per lo scorrimento su alberi temprati e rettificati:

• Basso Attrito: Grazie alle corone di sfere interne che ruotano ciclicamente, l'attrito è ridotto al minimo, permettendo movimenti veloci con pochissima forza motrice.

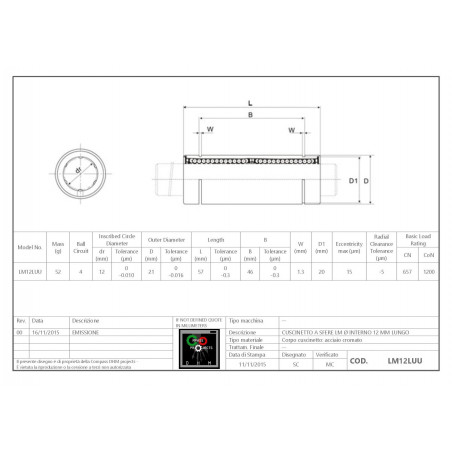

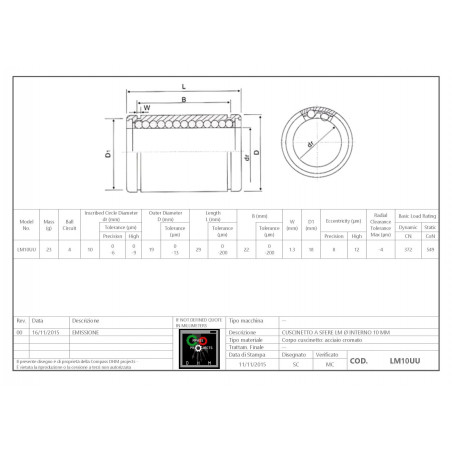

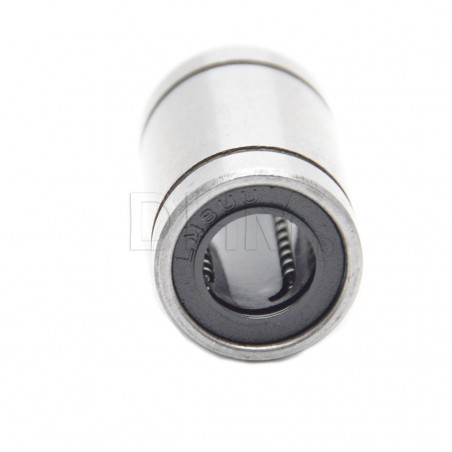

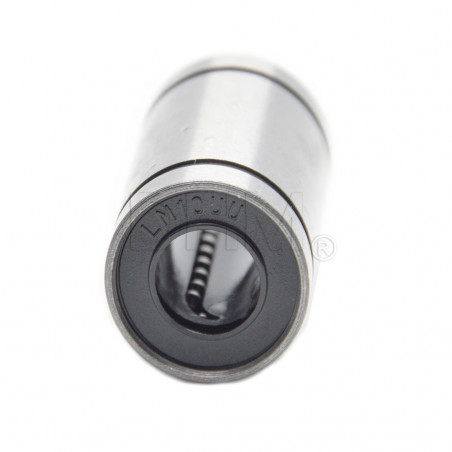

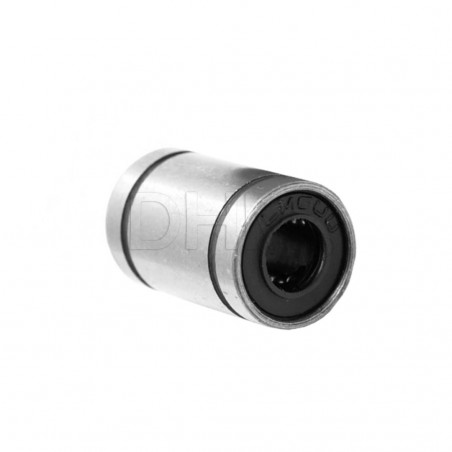

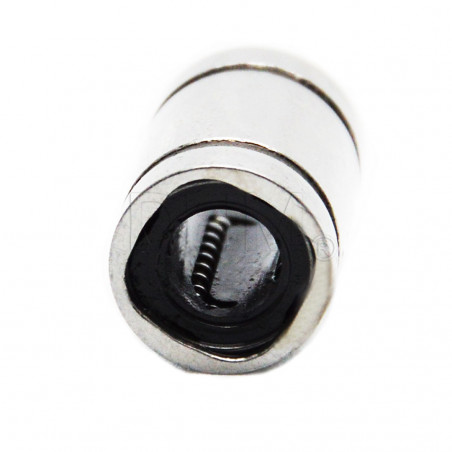

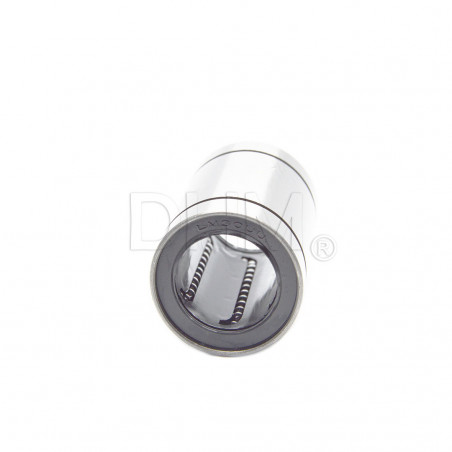

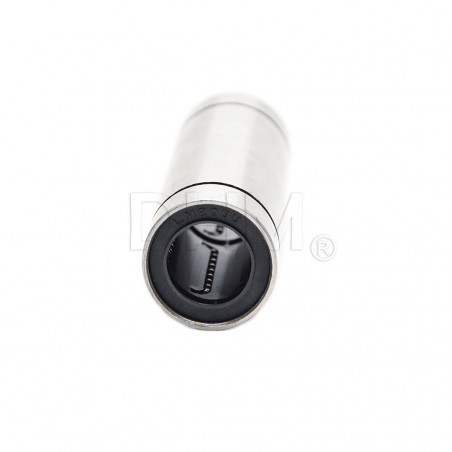

• Precisione Standard (LM8UU, LM10UU, ecc.): La geometria interna è progettata per avvolgere l'albero temprato e rettificato, garantendo una guida lineare stabile.
• Varianti Flangiate (LMK, LMF): Versioni dotate di flangia quadra o tonda per facilitare il fissaggio diretto su piastre o carrelli senza necessità di supporti esterni aggiuntivi.

Boccole Autolubrificanti in Polimero

Per applicazioni che richiedono estrema silenziosità o resistenza in ambienti sporchi:

• Zero Manutenzione: Realizzate in materiali plastici tecnici ad alta prestazione, non richiedono l'aggiunta di grasso o olio, evitando l'accumulo di polvere (che nei sistemi a sfere può diventare abrasiva).
• Silenziosità: L'assenza di sfere rotanti elimina il classico rumore metallico, rendendole ideali per stampanti 3D desktop e applicazioni domestiche.
• Resistenza agli urti: Rispetto ai manicotti a sfere, le boccole piene hanno una maggiore superficie di contatto, distribuendo meglio il carico e resistendo meglio a vibrazioni e piccoli urti.

Manicotti in Case di Alluminio (Serie SC, SCS, SBR)

Per chi cerca una soluzione pronta al montaggio, offriamo manicotti già inseriti in blocchi di alluminio pre-forati:

• Facilità di Installazione: I blocchi serie SC/SCS possono essere avvitati direttamente sul carrello, riducendo i tempi di assemblaggio.

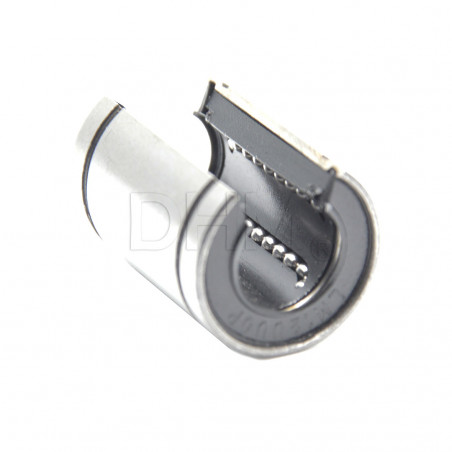

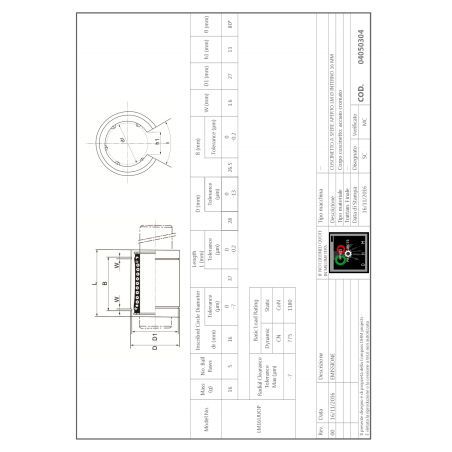

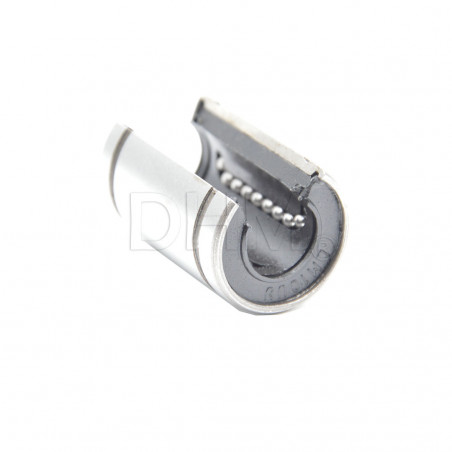

• Sistemi Aperti (SBR): Progettati per lavorare su alberi supportati longitudinalmente, necessari quando le corse sono molto lunghe e l'albero tenderebbe a flettere.

Sinergia Meccanica: Boccole e Alberi Temprati e Rettificati

Una boccola lineare lavora correttamente solo se accoppiata con un albero di durezza e tolleranza adeguate. Selezioniamo solo componenti affidabili che durano nel tempo, assicurandoti risultati precisi per ogni tuo progetto. Per questo motivo, raccomandiamo l'uso delle nostre boccole esclusivamente con alberi temprati e rettificati in acciaio Cf53 in tolleranza h6 o h7. L'uso di alberi non temprati con manicotti a sfere porterebbe alla creazione di solchi sulla superficie dell'albero in brevissimo tempo, compromettendo la precisione del sistema.

Qual è la differenza tra un manicotto a sfere e una boccola in polimero?

Il manicotto a sfere offre un attrito minore e una maggiore scorrevolezza, ma richiede alberi temprati e lubrificazione periodica. La boccola in polimero è molto più silenziosa, resiste meglio alla polvere e non richiede olio, ma ha un attrito di primo distacco leggermente superiore.

Posso usare boccole in plastica su alberi in alluminio o acciaio non temprato?

Sì, le boccole autolubrificanti in polimero possono lavorare anche su alberi meno duri, poiché non essendoci sfere metalliche non c'è il rischio di segnare la superficie dell'albero. Questo le rende ideali per sistemi ultraleggeri.

Come si lubrificano i manicotti a ricircolo di sfere?

È consigliabile utilizzare un grasso leggero al litio. Non bisogna eccedere: uno strato sottile sulle sfere è sufficiente. In ambienti molto polverosi, è meglio pulire regolarmente l'albero e applicare un velo d'olio specifico per evitare che lo sporco crei una pasta abrasiva all'interno del manicotto.

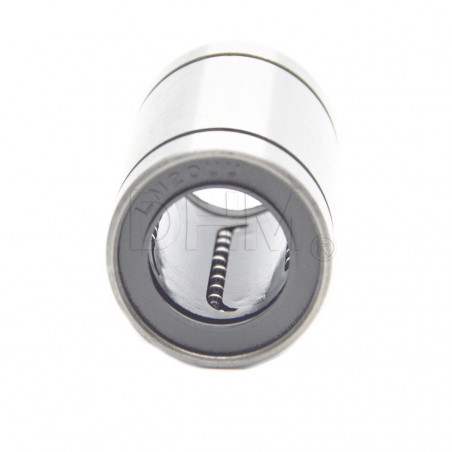

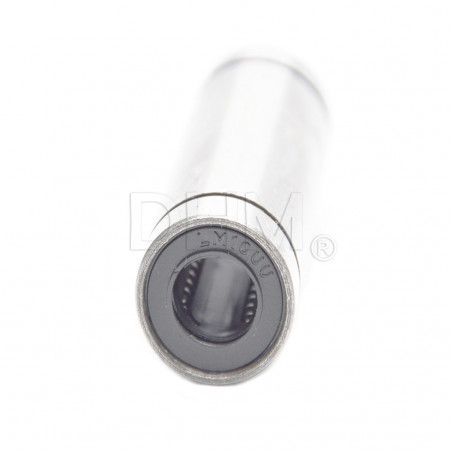

Cosa significa la sigla "UU" nei codici dei manicotti (es. LM8UU)?

La sigla "UU" indica che il manicotto è dotato di guarnizioni in gomma (parapolvere) su entrambi i lati. Queste guarnizioni servono a trattenere il lubrificante all'interno e a impedire l'ingresso di polvere e residui nelle piste di rotolamento delle sfere.
