Fusibili e Interruttori Magnetotermici

Fusibili e Interruttori Magnetotermici per Stampanti 3D, CNC e Automazione su DHM-online. Un picco di corrente causato dal blocco meccanico di un asse CNC o da un guasto interno dell'alimentatore può distruggere in pochi millisecondi una scheda di controllo da centinaia di euro. In questa sezione trovi fusibili in vetro e ceramica, fusibili automotive a lama, portafusibili da pannello, interruttori magnetotermici DIN e moduli presa IEC integrati selezionati per stampanti 3D, fresatrici CNC, laser cutter e sistemi di automazione. Ogni dispositivo di protezione è scelto per soglia di intervento, curva di scatto e compatibilità con i carichi induttivi dei motori passo-passo.

Protezione elettrica per stampanti 3D e CNC: isolare il guasto prima che si propaghi

In un sistema dove coesistono motori ad alta coppia, alimentatori switching, schede di controllo e riscaldatori, i guasti non avvengono in modo lineare. Un cortocircuito sul riscaldatore del piano riscaldato, senza protezione adeguata, brucia il MOSFET della scheda. Un sovraccarico prolungato su un driver stepper surriscalda il conduttore e degrada l'isolamento. Un blocco meccanico su un asse CNC porta il motore in stallo e l'assorbimento di corrente sale fino a distruggere il driver.

Il fusibile e l'interruttore magnetotermico interrompono il flusso di corrente prima che il guasto si propaghi al resto della macchina. La differenza tra un sistema protetto e uno non protetto non è se il guasto avviene, ma quanto costa ripararlo.

Fusibili e portafusibili

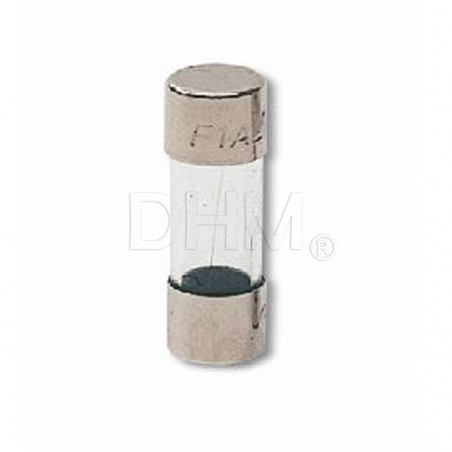

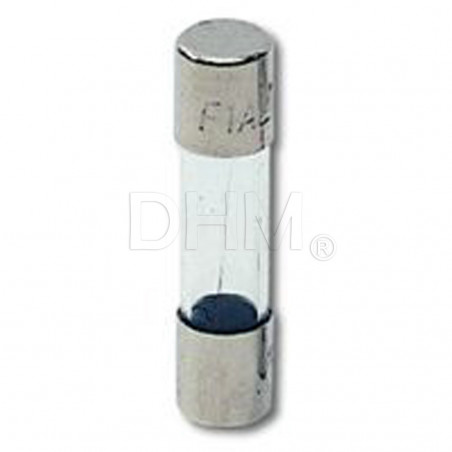

• Fusibili in vetro e ceramica – 5×20 mm e 6×30 mm: Disponibili in versione Rapida (F) e Ritardata (T). Il fusibile rapido interviene quasi istantaneamente: indicato per proteggere semiconduttori, schede logiche e circuiti sensibili dove anche una sovracorrente breve è dannosa. Il fusibile ritardato (slow-blow) tollera per un breve intervallo correnti superiori alla nominale: necessario per proteggere circuiti con spunto iniziale elevato come trasformatori, motori e carichi capacitivi, dove un fusibile rapido scatterebbe ad ogni accensione.

• I fusibili in ceramica hanno potere di interruzione superiore a quelli in vetro e non si frantumano in caso di cortocircuito violento. Per correnti elevate o applicazioni industriali, la ceramica è sempre preferibile al vetro.
• Fusibili automotive a lama: Standard nelle stampanti 3D, nella robotica mobile e nei sistemi alimentati a batteria. Facili da sostituire, robusti alle vibrazioni, disponibili in un'ampia gamma di amperaggi con codifica colore standardizzata. Compatibili con le morsettiere portafusibili a innesto rapido del catalogo.

• Portafusibili da pannello e volanti: Per integrare la protezione fusibile nel design del macchinario con accesso diretto dall'esterno. Il portafusibili da pannello si monta sul contenitore o sul telaio e permette la sostituzione del fusibile senza aprire il case o toccare il cablaggio interno.

Interruttori magnetotermici e protezioni industriali

• Interruttori magnetotermici su guida DIN: Dispositivi riarmabili che combinano protezione termica contro i sovraccarichi prolungati e protezione magnetica contro i cortocircuiti istantanei. Fondamentali per sezionare l'alimentazione principale di fresatrici CNC, laser cutter e stampanti 3D industriali. Dopo un intervento, basta risolvere il problema e riarmare la leva: nessun ricambio da cercare, nessuna sostituzione.

• Curve di intervento B, C, D: La curva determina la soglia di scatto istantaneo rispetto alla corrente nominale. La curva B (3–5× In) è per carichi resistivi e cavi: scatta rapidamente. La curva C (5–10× In) è la scelta standard per carichi misti con motori di piccola taglia, la più comune nei quadri CNC. La curva D (10–20× In) è per carichi con spunti di corrente molto elevati come trasformatori e motori ad avviamento diretto. Scegliere la curva sbagliata significa un magnetotermico che scatta durante lo spunto dei motori oppure uno che non interviene abbastanza rapidamente in caso di cortocircuito reale.

Moduli presa IEC con interruttore e fusibile integrati

Il modulo che integra presa IEC C14, interruttore bipolare luminoso e alloggiamento fusibile in un unico componente da pannello semplifica il cablaggio dell'ingresso rete e concentra la protezione in un punto solo. Standard su stampanti 3D desktop, laser engraver e piccole fresatrici CNC. Permette la sostituzione del fusibile dall'esterno senza aprire il case.

Montaggio su profili in alluminio e quadri DIN integrati nel telaio

I dispositivi di protezione in questo catalogo sono compatibili con guide DIN da 35 mm montabili direttamente sui profili in alluminio serie 20 e 30 tramite staffe dedicate e viteria di precisione DHM. Questo permette di costruire un piccolo quadro elettrico integrato nel telaio della macchina, con magnetotermici e portafusibili visibili e accessibili all'operatore. Il fissaggio rigido su profilo elimina le microvibrazioni sui contatti elettrici che nel tempo causano archi voltaici e falsi contatti.

Qual è la differenza tra fusibile rapido (F) e ritardato (T)?

Il fusibile rapido interrompe il circuito quasi istantaneamente al superamento della corrente nominale: protegge semiconduttori e schede logiche dove anche una sovracorrente breve è dannosa. Il fusibile ritardato regge per un breve intervallo correnti superiori alla nominale senza intervenire: indispensabile nei circuiti con spunto iniziale elevato come motori, trasformatori e carichi capacitivi. Usare un fusibile rapido su un circuito con spunto alto lo fa bruciare ad ogni accensione.

Come scelgo l'amperaggio del fusibile?

Regola pratica: scegli un fusibile con valore circa il 20–25% superiore alla corrente massima di esercizio del circuito. Un componente che assorbe 4 A si protegge con un fusibile da 5 A. Questo margine garantisce che il fusibile non intervenga in condizioni normali ma scatti rapidamente in caso di guasto reale.

Posso sostituire un fusibile in vetro con uno in ceramica?

Sì, purché le dimensioni fisiche e le specifiche elettriche (tensione e amperaggio nominali) siano identiche. Il fusibile in ceramica è sempre preferibile per correnti elevate: ha potere di interruzione superiore e non si frantuma in caso di cortocircuito violento, eliminando il rischio di proiettare frammenti sul cablaggio vicino.

Perché usare un magnetotermico invece di un fusibile?

Il magnetotermico è riarmabile: dopo lo scatto basta sollevare la leva, senza cercare o sostituire nulla. Offre anche una protezione più completa: l'elemento magnetico interviene istantaneamente sui cortocircuiti, quello termico sui sovraccarichi prolungati che un fusibile ritardato potrebbe non cogliere in tempo. Per proteggere l'alimentazione principale di una CNC o di una stampante 3D industriale, il magnetotermico è la scelta corretta.
