Cuscinetti a Sfere

Cuscinetti a Sfere per Stampanti 3D, CNC e Automazione su DHM-online

I cuscinetti a sfere radiali sono il componente che trasforma l'attrito radente in attrito volvente: le sfere d'acciaio calibrate che rotolano tra anello interno e anello esterno permettono rotazioni ad alta velocità con il minimo dispendio di energia, calore e rumore. Su stampanti 3D e CNC, i cuscinetti a sfere sono presenti in ogni punto di rotazione critico: supporto dell'albero delle pulegge GT2, rinvii delle cinghie, estremità delle viti trapezoidali e a ricircolo di sfere, alberi motore. Un cuscinetto a sfere di qualità riduce le vibrazioni trasmesse al telaio, prolunga la vita dei componenti adiacenti e mantiene la fluidità di rotazione per migliaia di ore senza degradarsi.

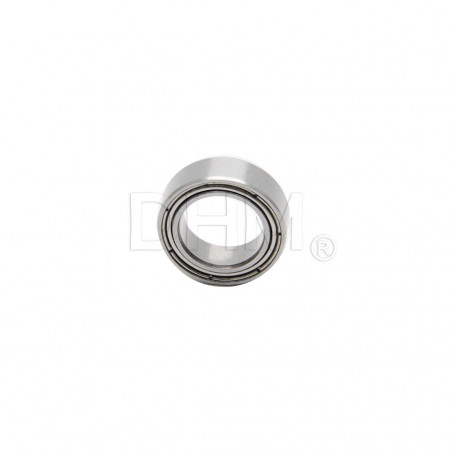

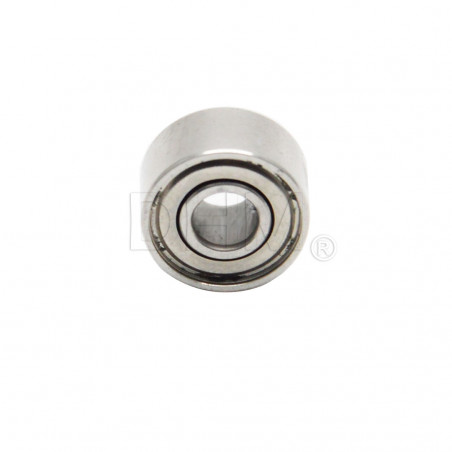

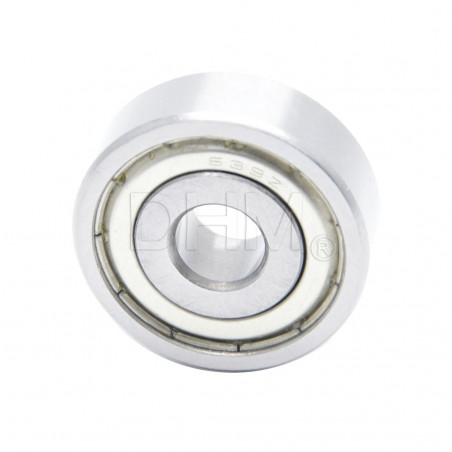

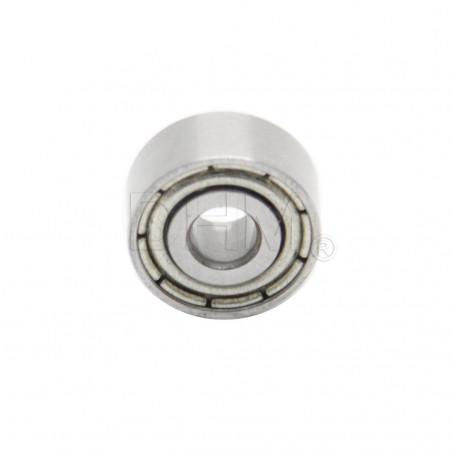

Su DHM-online trovi cuscinetti a sfere radiali in acciaio al cromo 100Cr6 e acciaio inox AISI 440C, schermature ZZ (metallica) e 2RS (gomma), versioni standard e flangiate (serie F), misure metriche dal 3 mm di diametro interno a oltre 30 mm, conformi agli standard ABEC di qualità industriale.

Come funziona un cuscinetto a sfere: il principio del contatto volvente

All'interno di ogni cuscinetto a sfere ci sono sfere in acciaio da cuscinetti (durezza 62–64 HRC) perfettamente sferiche e calibrate, che rotolano tra l'anello interno (solidale all'albero) e l'anello esterno (solidale all'alloggiamento). La gabbia distanziatrice mantiene le sfere equidistanti, evitando il contatto diretto tra sfera e sfera che aumenterebbe l'attrito.

Il contatto tra sfera e pista di rotolamento è teoricamente puntiforme: la superficie di contatto è minima e l'attrito volvente è drasticamente inferiore all'attrito radente di una bronzina o di un perno liscio. Questo permette al cuscinetto a sfere di ruotare ad alta velocità con generazione di calore minima e con resistenza al moto quasi impercettibile per i motori stepper.

Standard ABEC: la classe di precisione conta

La scala ABEC (Annular Bearing Engineers' Committee) definisce la precisione dimensionale delle piste di rotolamento, delle sfere e della gabbia. ABEC 1 è il livello base; ABEC 7 e ABEC 9 sono le classi di precisione usate in applicazioni aerospaziali e di strumentazione di misura. Per stampanti 3D e CNC desktop, cuscinetti di qualità ABEC 3–5 offrono il miglior equilibrio tra silenziosità, durata e costo. Cuscinetti di qualità inferiore non certificata presentano tolleranze più larghe sulle sfere e sulle piste: gioco radiale maggiore, vibrazioni più elevate e vita operativa più breve.

Schermature disponibili: ZZ, 2RS e Open

• ZZ (schermatura metallica) – placche in acciaio pressate sull'anello esterno, attrito quasi nullo, ideale per alte velocità di rotazione. Protegge dai detriti più grossolani ma non è stagna: polvere fine e umidità possono entrare nel tempo. La scelta per macchine in ambienti puliti e per pulegge di rinvio su stampanti 3D che ruotano velocemente.
• 2RS (schermatura in gomma a contatto) – guarnizioni in gomma sintetica che toccano l'anello interno, tenuta stagna contro polvere e umidità. Attrito leggermente superiore alla ZZ ma protezione molto superiore. La scelta obbligatoria per CNC in officina, stampanti in garage o ambienti con polvere di legno, alluminio o filamento. I cuscinetti 2RS sono forniti "lubrificati a vita": non aprire per aggiungere grasso.
• Open (senza schermatura) – per applicazioni in bagno d'olio o sistemi di lubrificazione centralizzata dove il cuscinetto deve essere completamente immerso nel lubrificante. Raramente usato su stampanti 3D e CNC standard.

Materiali: acciaio al cromo vs acciaio inox

• Acciaio al cromo 100Cr6 – durezza elevatissima delle sfere e delle piste, massima resistenza al carico radiale, lunga vita operativa. Lo standard universale per stampanti 3D e CNC in ambienti normali.
• Acciaio inox AISI 440C – resistenza alla corrosione superiore all'acciaio al cromo. Per stampanti 3D con enclosure umide, per macchine alimentari o medicali, per qualsiasi applicazione dove la condensa o i vapori chimici comprometterebbe i cuscinetti in acciaio al cromo standard.

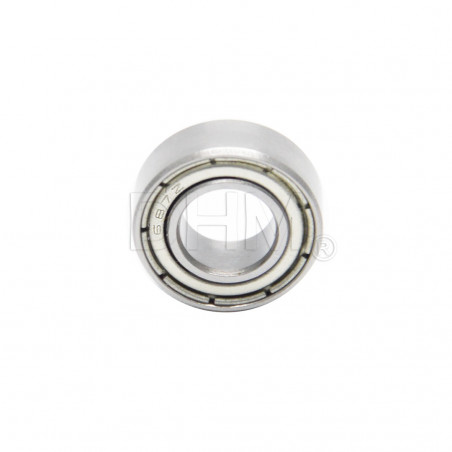

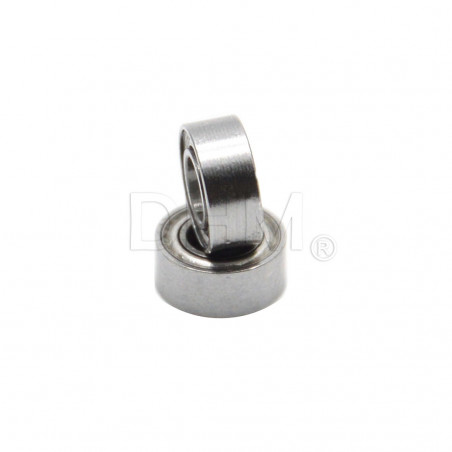

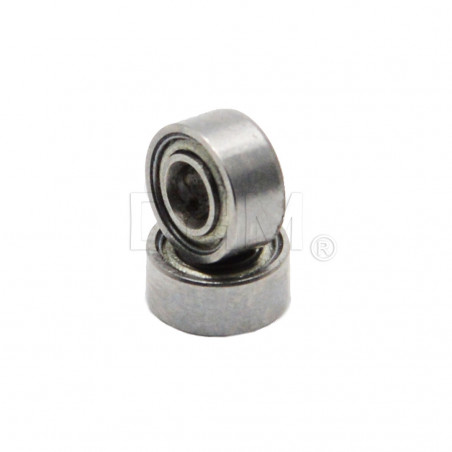

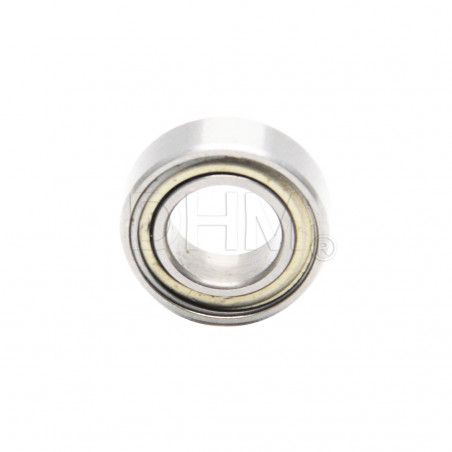

Misure più comuni per stampanti 3D e CNC

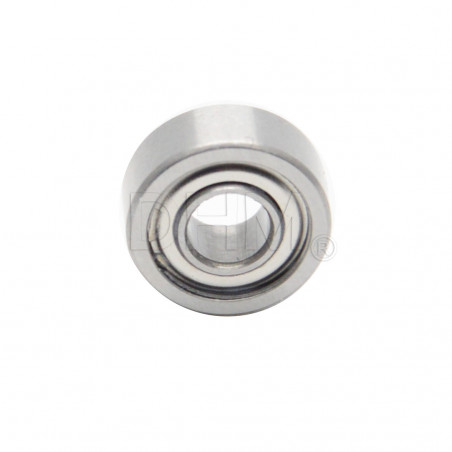

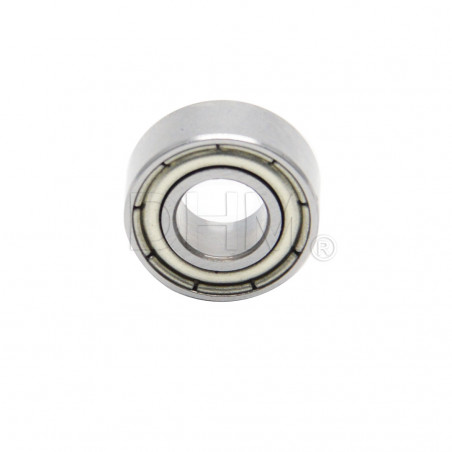

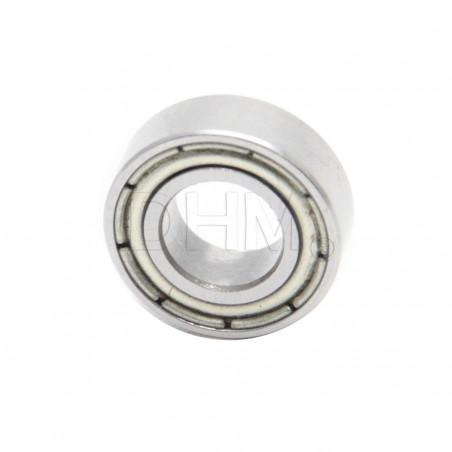

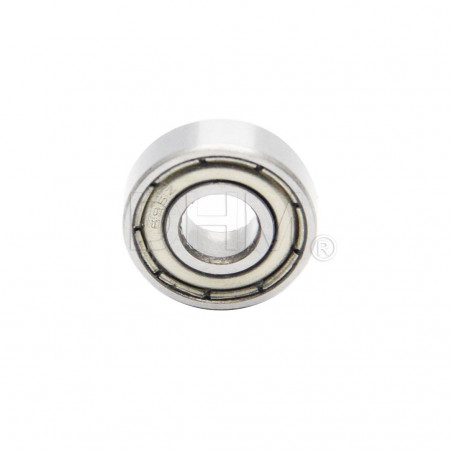

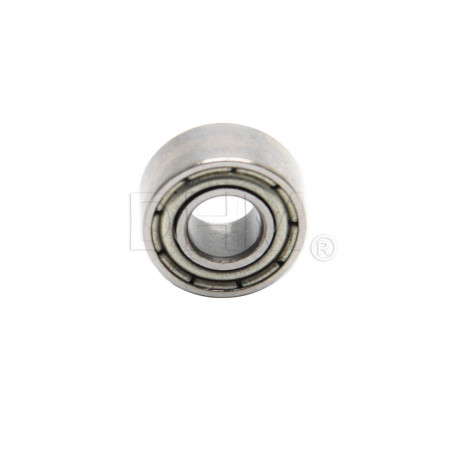

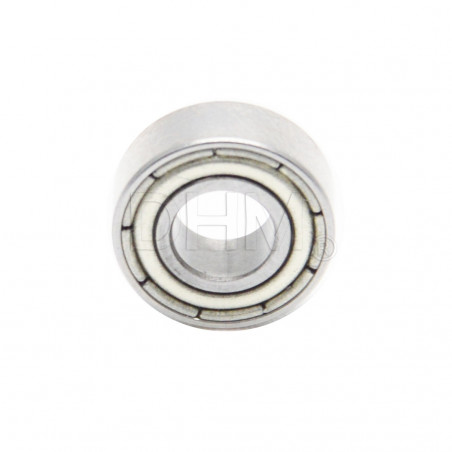

• 624, 625, 626 – per pulegge di rinvio GT2 su stampanti 3D desktop, Ø esterno 13–19 mm

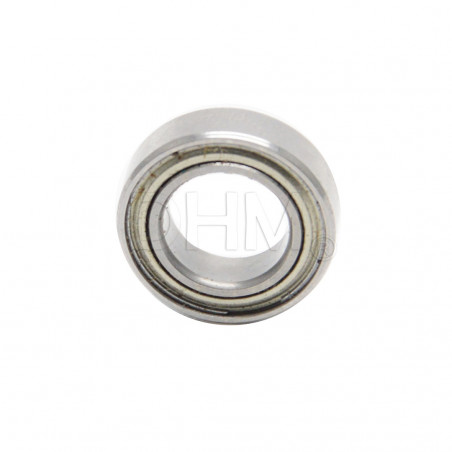

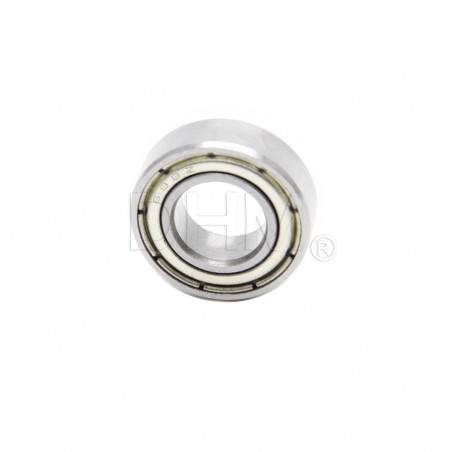

• 608 – il cuscinetto da skateboard, usato su pulegge e ruote in molti sistemi open source
• 6800, 6802, 6804 – serie sottile per alloggiamenti compatti con alberi di diametro medio
• 6001, 6002, 6003, 6004 – serie standard per supporti alberi viti trapezoidali e ricircolo di sfere

Come capisco se un cuscinetto è da sostituire?

Rumore gracchiante o metallico, resistenza alla rotazione con punti di impuntamento, gioco radiale eccessivo (albero ballonzola nell'alloggiamento). Se tocchi l'albero durante il movimento e senti vibrazioni irregolari, le piste o le sfere sono danneggiate.

Differenza tra cuscinetto radiale e cuscinetto assiale?

I cuscinetti radiali (questa categoria) reggono carichi perpendicolari all'albero come la tensione di una cinghia. I cuscinetti assiali (reggispinta) reggono carichi paralleli all'albero come il peso di un asse Z su vite. I radiali tollerano piccoli carichi assiali ma non sono dimensionati per spinte assiali elevate.

Come si montano correttamente i cuscinetti?

Mai applicare forza sull'anello opposto a quello che si sta calettando. Su albero: spingi sull'anello interno. In un foro: spingi sull'anello esterno. La forza non deve mai passare attraverso le sfere: danneggerebbe le piste irreversibilmente.

I cuscinetti schermati richiedono lubrificazione aggiuntiva?

I modelli ZZ e 2RS sono lubrificati a vita in fabbrica con la quantità ottimale di grasso. Non aprire e non aggiungere lubrificante: un eccesso di grasso aumenta l'attrito e la temperatura operativa.
