Guaina Termorestringente

Guaina Termorestringente per Stampanti 3D, CNC e Automazione su DHM-online. La guaina termorestringente isola elettricamente le giunzioni, rinforza meccanicamente i terminali e protegge i punti di saldatura dalle vibrazioni continue dei sistemi di automazione. In questa sezione trovi guaina termorestringente in poliolefina autoestinguente, disponibile in rapporti di restringimento 2:1 e 3:1, in più diametri e colori, selezionata per stampanti 3D, macchine CNC, robotica e cablaggi industriali. Ingombro ridotto rispetto al nastro isolante, applicazione rapida con pistola termica, compatibile con catene portacavi e contenitori per strumentazione.

Guaina termorestringente su stampanti 3D e CNC: tre funzioni in un componente

La guaina termorestringente non isola soltanto. Su un cablaggio per stampante 3D o CNC assolve tre funzioni distinte che nessun altro componente copre insieme.

• La prima è l'isolamento elettrico: copre i punti di saldatura e le giunzioni tra cavo e connettore, eliminando il rischio di cortocircuiti accidentali contro il telaio metallico o altri componenti conduttivi vicini.
• La seconda è il rinforzo meccanico (strain relief): applicata alla base di connettori Dupont, JST o XT, distribuisce gli stress di piegamento ripetuto sul tratto di guaina invece che sul singolo filo. Senza questo rinforzo, i conduttori si spezzano per fatica meccanica proprio al punto di ingresso nel connettore, il guasto più comune e difficile da diagnosticare su stampanti 3D con parti in movimento.
• La terza è la codifica cromatica: segmenti di guaina colorata applicati alle estremità dei cavi permettono di identificare immediatamente poli, fasi dei motori passo-passo e segnali durante manutenzione e diagnostica, senza dover tracciare ogni cavo per l'intera lunghezza.

Rapporti di restringimento: 2:1 e 3:1

• Guaina termorestringente 2:1: Si restringe fino alla metà del diametro originale. La scelta standard per la maggior parte delle applicazioni su stampanti 3D e CNC: isolare saldature su cavi di sezione uniforme, rinforzare terminali di connettori, proteggere giunzioni in zone accessibili. Una guaina da Ø 6 mm a rapporto 2:1 si restringe fino a Ø 3 mm.
• Guaina termorestringente 3:1: Si restringe fino a un terzo del diametro originale, coprendo un range molto più ampio di diametri. Indispensabile quando la guaina deve passare sopra un connettore già montato e poi restringersi saldamente sul cavo: ad esempio per isolare la giunzione tra un connettore XT60 e il cavo di alimentazione del piano riscaldato, o per coprire terminali aeronautici GX16 dopo l'assemblaggio. Una guaina da Ø 6 mm a rapporto 3:1 si restringe fino a Ø 2 mm.

Materiale e sicurezza

La guaina termorestringente in poliolefina autoestinguente non alimenta le fiamme in caso di surriscaldamento accidentale. Su stampanti 3D che operano incustodite per ore, e su CNC con driver stepper ad alta corrente, questo requisito non è opzionale: un cablaggio che non propaga le fiamme limita il danno a una singola giunzione invece di compromettere l'intera macchina.

Colori disponibili e codifica del cablaggio

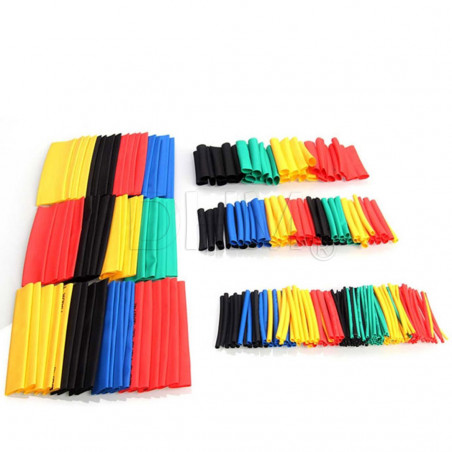

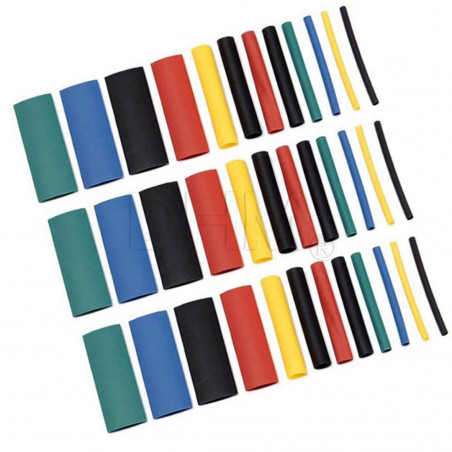

Nero, rosso, giallo, blu, verde, bianco. La codifica colori sul cablaggio di una stampante 3D o di una CNC riduce drasticamente i tempi di diagnostica: rosso/nero per alimentazione DC, colori distinti per le quattro fasi dei motori passo-passo, verde o giallo-verde per i conduttori di terra. Usare guaina termorestringente colorata invece del nastro isolante dà un risultato permanente, compatto e resistente alle vibrazioni.

Applicazioni principali su stampanti 3D, CNC e robotica

• Isolamento saldature – Copertura di punti di giunzione tra cavi o tra cavo e connettore per eliminare il rischio di contatto con il telaio metallico o con componenti adiacenti.
• Strain relief su connettori – Applicata alla base di connettori Dupont, JST, JST-XH, XT30, XT60 e terminali a crimpare, distribuisce lo stress meccanico e previene la rottura del conduttore per piegamento ripetuto.
• Sigillatura estremità calze trecciate – Applicata alle estremità delle calze trecciate in PET impedisce lo sfilacciamento e mantiene il fascio compatto e ordinato all'interno delle catene portacavi.
• Etichettatura e organizzazione – Piccoli segmenti colorati sulle estremità dei cavi identificano permanentemente ogni conduttore senza etichette che si staccano con il calore o le vibrazioni.
• Guaina dual wall con adesivo – Per applicazioni che richiedono tenuta stagna assoluta (robotica in ambienti umidi, connessioni su piani riscaldati esposti a vapore): durante il riscaldamento rilascia un adesivo sigillante interno che impermeabilizza completamente la giunzione.

Integrazione con profili in alluminio, catene portacavi e contenitori DHM

L'ingombro ridotto della guaina termorestringente rispetto al nastro isolante o ai cappucci tradizionali permette di far passare i fasci di cavi nelle catene portacavi più compatte senza forzare il coperchio. All'interno dei profili in alluminio serie 20 e 30, le giunzioni protette da guaina termorestringente non presentano spigoli o rigonfiamenti che sfregano contro le cave. Nei contenitori per strumentazione, un cablaggio con guaina termorestringente occupa meno spazio e migliora il flusso d'aria interno, abbassando la temperatura di esercizio dei componenti.

Qual è la differenza tra rapporto 2:1 e 3:1?

Il rapporto indica quanto si riduce il diametro rispetto all'originale. Con il 2:1 la guaina si dimezza; con il 3:1 si riduce a un terzo. Il 3:1 è necessario quando la guaina deve passare sopra un connettore già assemblato prima di essere scaldata e restringersi poi sul cavo più sottile. Per la maggior parte delle giunzioni su stampanti 3D e CNC il 2:1 è sufficiente; il 3:1 serve sui connettori di potenza XT60, GX16 e simili.

Posso usare un accendino per restringere la guaina?

In emergenza sì, ma la fiamma viva brucia irregolarmente e può annerire la guaina o danneggiare l'isolamento del cavo sottostante. Per un risultato uniforme e professionale serve una pistola termica, che distribuisce calore controllato su tutta la circonferenza senza contatto diretto. Sul cablaggio di una stampante 3D o di una CNC, una guaina applicata male con un accendino si restringe su un solo lato e lascia spazi non isolati.

Come scelgo il diametro corretto?

Il diametro originale della guaina deve essere leggermente superiore all'oggetto da coprire per permettere l'inserimento. Il diametro completamente ristretto deve essere inferiore al diametro del cavo per garantire tenuta meccanica. Esempio pratico: per un cavo da Ø 4 mm, una guaina 2:1 da Ø 6 mm si restringe a Ø 3 mm e tiene saldamente.

La guaina termorestringente è impermeabile?

La guaina standard in poliolefina protegge efficacemente da polvere e umidità ambientale. Per una tenuta stagna assoluta serve la versione dual wall con adesivo interno: durante il riscaldamento rilascia una colla che sigilla completamente la giunzione. Indicata per robotica in ambienti umidi, cablaggi esposti a liquidi refrigeranti su CNC e connessioni in prossimità di sistemi di raffreddamento a liquido.
