Archiviazione Dati e Interconnessione

In questa categoria trovi le soluzioni hardware per gestire il flusso di informazioni tra i tuoi dispositivi. Dalla memorizzazione su supporti esterni alla conversione dei protocolli di comunicazione, offriamo strumenti affidabili per garantire che i tuoi sistemi "parlino la stessa lingua" e non perdano mai un bit.

Cosa troverai in questa sezione:

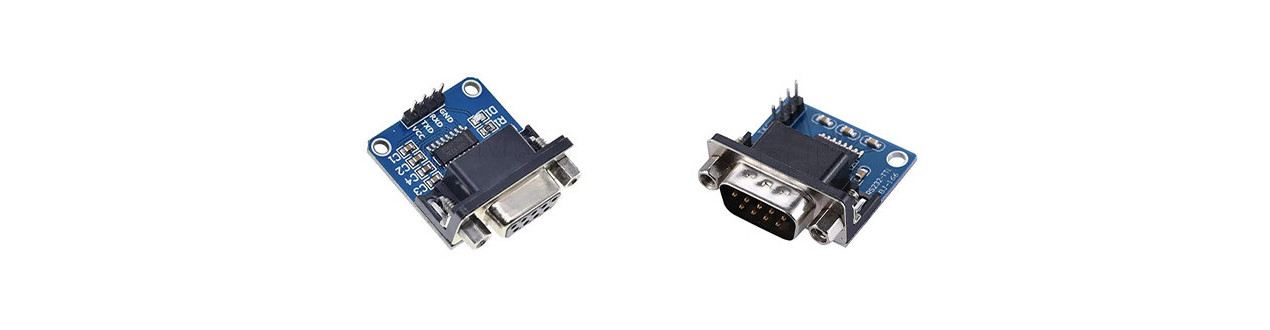

• Conversione di Protocollo: Interfacce essenziali per collegare hardware legacy a moderni microcontrollori. Disponiamo di moduli basati sul chip MAX3232IDR per la conversione da RS232 a TTL, disponibili sia con connettore maschio che femmina per adattarsi a ogni tipo di cablaggio seriale senza necessità di saldature complesse.
• Gestione Segnali: Soluzioni studiate per operare in un ampio range di tensioni (3V - 5.5V), garantendo la massima compatibilità con schede Arduino, ESP32 o Raspberry Pi durante lo scambio dati ad alta velocità.
• Archiviazione e Log: Moduli e accessori per il salvataggio di dati su schede SD o memorie flash, ideali per applicazioni di data-logging in ambito industriale o hobbistico.
• Consiglio tecnico: La scelta tra un connettore RS232 maschio o femmina dipende esclusivamente dalla porta presente sul dispositivo "host" (come un PC o un PLC). Grazie al design compatto dei nostri convertitori, puoi integrare la comunicazione seriale professionale anche nei progetti con spazio limitato, assicurando una trasmissione stabile e priva di interferenze.

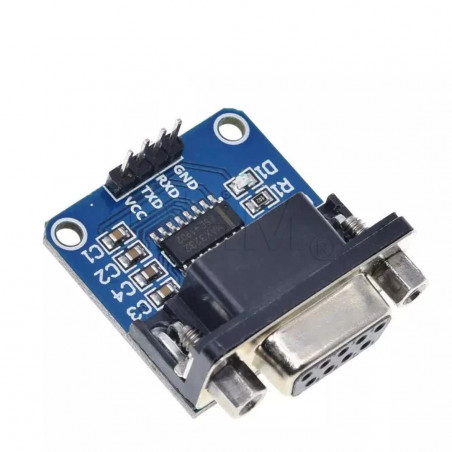

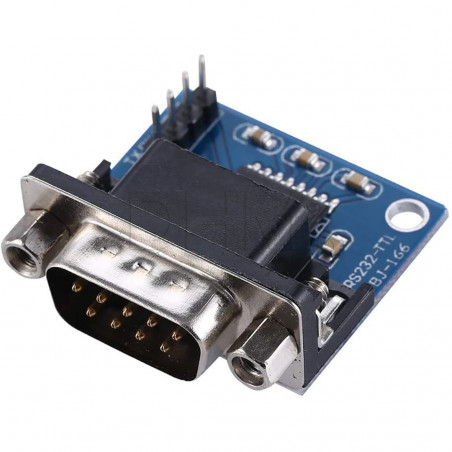

Qual è la differenza tra la versione con connettore Maschio e quella con connettore Femmina?

La differenza risiede esclusivamente nel tipo di porta RS232 presente sul dispositivo che si desidera collegare. Se il tuo PC o PLC ha una porta femmina, avrai bisogno del convertitore con connettore maschio, e viceversa. Il funzionamento elettronico del chip MAX3232IDR rimane identico in entrambe le versioni.

I convertitori RS232 a TTL sono compatibili con Arduino e Raspberry Pi?

Sì, i moduli basati su MAX3232IDR sono ideali per queste schede poiché supportano un range di alimentazione che va da 3V a 5.5V. Questo permette di interfacciarsi correttamente sia con i segnali logici a 5V (tipici di Arduino Uno) che con quelli a 3.3V (tipici di Raspberry Pi ed ESP32).

Perché dovrei usare un convertitore MAX3232 invece di un semplice cavo?

Lo standard RS232 utilizza livelli di tensione molto alti (fino a +/- 15V) che danneggerebbero istantaneamente un microcontrollore. Il chip MAX3232 funge da "traduttore" sicuro, riportando le tensioni ai livelli TTL (0-5V o 0-3.3V) leggibili dalle schede elettroniche.

Qual è la velocità massima di trasmissione dati supportata?

I moduli presenti in catalogo garantiscono una trasmissione stabile per le velocità seriali più comuni (fino a 120-250 kbps), rendendoli perfetti per il data-logging e il debug industriale dove la precisione è più importante della velocità estrema.

Posso alimentare il modulo direttamente dalla scheda Arduino?

Sì, è possibile collegare il pin VCC del convertitore al pin 5V o 3.3V di Arduino e il pin GND alla massa comune. Il consumo di corrente del chip MAX3232 è estremamente basso.

Cosa devo fare se ricevo caratteri illeggibili sul monitor seriale?

Verifica che il Baud Rate impostato nel codice corrisponda a quello del dispositivo collegato. Assicurati inoltre che i collegamenti TX (trasmissione) e RX (ricezione) siano incrociati correttamente: il TX del modulo deve andare all'RX del microcontrollore e viceversa.

Questi moduli sono adatti per un uso prolungato in ambito industriale?

Sì, grazie alla protezione integrata contro le scariche elettrostatiche (ESD) e alla stabilità del chip originale, questi convertitori sono progettati per operare in modo continuo anche in ambienti con disturbi elettromagnetici moderati.
