Pulegge GT3

Pulegge GT3 per Stampanti 3D Professionali, CNC e Automazione su DHM-online

Le pulegge GT3 – passo 3 mm, profilo 3GT – sono il sistema di trasmissione per applicazioni dove le pulegge GT2 raggiungono i propri limiti di carico: carrelli pesanti, motori NEMA 23, macchine di grande formato con assi superiori a 400–500 mm e accelerazioni che il sistema GT2 non regge senza saltare denti o usurarsi prematuramente. Il dente GT3 più largo e profondo distribuisce il carico su una superficie maggiore, aumenta la resistenza allo scavalcamento (ratcheting) e mantiene la geometria anti-backlash del profilo arrotondato: zero gioco nelle inversioni di direzione, risposta istantanea ai micro-passi del motore.

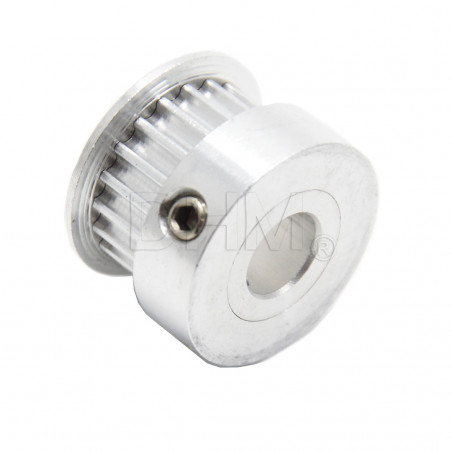

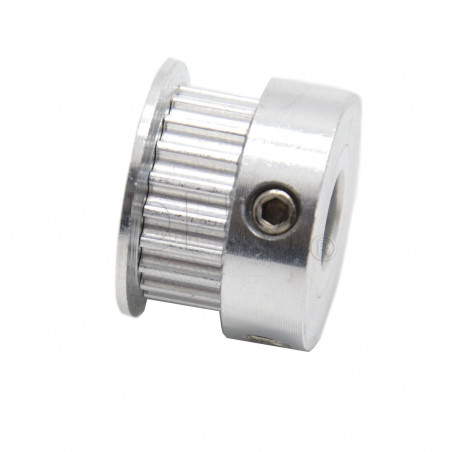

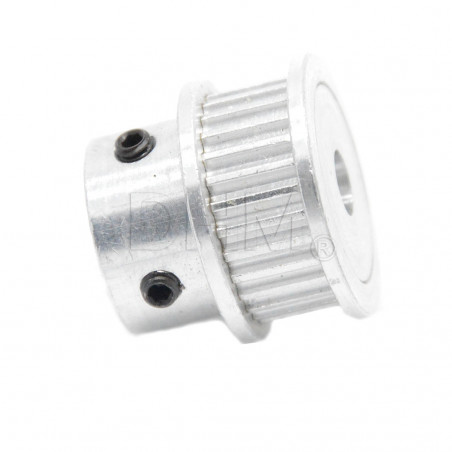

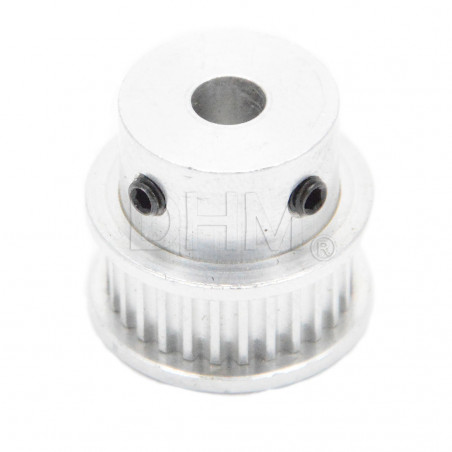

Su DHM-online trovi pulegge GT3 in alluminio aeronautico, lavorate CNC, con 20, 25, 30, 36 denti e misure intermedie, foro da 5 mm (NEMA 17), 6,35 mm (NEMA 23) e 8 mm, con sistema di fissaggio a grani.

GT3 vs GT2: quando il cambio di sistema è necessario

Il sistema GT2 regge la maggior parte delle stampanti 3D desktop. Il sistema GT3 diventa necessario quando:

• La macchina ha assi superiori a 400–500 mm con carrelli pesanti (direct drive con motore, laser industriali, mandrini)
• I motori sono NEMA 23 con coppia elevata che le pulegge GT2 non riescono a trasferire alla cinghia senza slittamento
• Le cinghie GT2 mostrano usura accelerata sotto le tensioni richieste
• Si costruisce una CNC con lavorazioni in materiali che producono carichi laterali significativi sull'asse

Il passaggio al sistema GT3 richiede la sostituzione sia delle pulegge che delle cinghie: GT3 e GT2 non sono compatibili.

Numero di denti: coppia vs velocità su sistema GT3

• 20 denti – massima coppia e risoluzione lineare per il sistema GT3. Per macchine dove la precisione di posizionamento è prioritaria.
• 25–30 denti – il punto di equilibrio per CNC di media taglia con motori NEMA 23.
• 36 denti e oltre – per velocità lineari elevate su macchine di grande formato. L'angolo di piegatura della cinghia si riduce, aumentando la longevità della cinghia stessa.

Le pulegge GT3 sono compatibili con cinghie GT2?

No. Passo incompatibile (3 mm vs 2 mm). Usare componenti non corrispondenti distrugge immediatamente la cinghia e produce perdita totale di sincronia.

Quando preferire GT3 rispetto a GT2?

Assi superiori a 400–500 mm, carrelli pesanti oltre 1,5–2 kg, motori NEMA 23, CNC con carichi di lavorazione significativi. Se la tua macchina soffre di perdite di passi o usura precoce delle cinghie GT2, il passaggio a GT3 è la soluzione.
