Prototipazione PCB
Benvenuti nella sezione di DHM-online dedicata alla Prototipazione PCB. Prima di passare alla produzione industriale di massa, ogni progetto elettronico necessita di una fase di test e validazione hardware. Abbiamo selezionato i migliori prodotti per garantirti precisione e resistenza, anche per i lavori tecnologici più complessi. Dalle breadboard per il testing rapido senza saldatura alle basette millefori in vetronite di alta qualità, fino agli strumenti per la fotoincisione e la riparazione di piste, qui troverai tutto il necessario per costruire, modificare e perfezionare le tue schede elettroniche custom per stampanti 3D, droni e sistemi di automazione.
Dall'Idea al Prototipo: L'importanza di una base solida
La prototipazione PCB (Printed Circuit Board) è una fase cruciale nel ciclo di sviluppo di qualsiasi dispositivo elettronico. Su DHM-online, selezioniamo solo componenti affidabili che durano nel tempo, assicurandoti risultati precisi per ogni tuo progetto. Un prototipo ben realizzato permette di individuare errori di sbroglio, testare la dissipazione termica dei componenti e verificare l'integrità dei segnali prima di investire nella produzione di serie. Utilizzare basi di qualità significa evitare falsi contatti, cortocircuiti accidentali e deformazioni delle piazzole durante la saldatura, garantendo che il tuo prototipo sia stabile e affidabile durante i test di stress meccanico.
Breadboard e Jumpers (Testing Plug-and-Play)
Per chi ha bisogno di validare un'idea in pochi minuti:

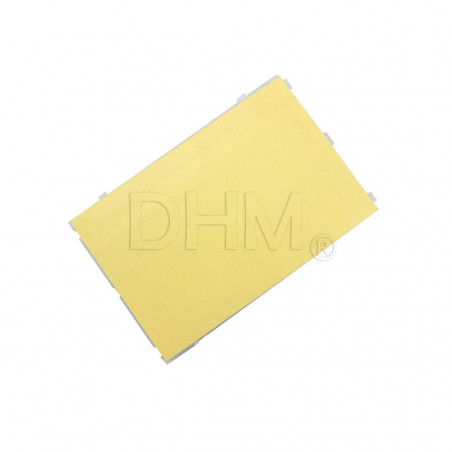

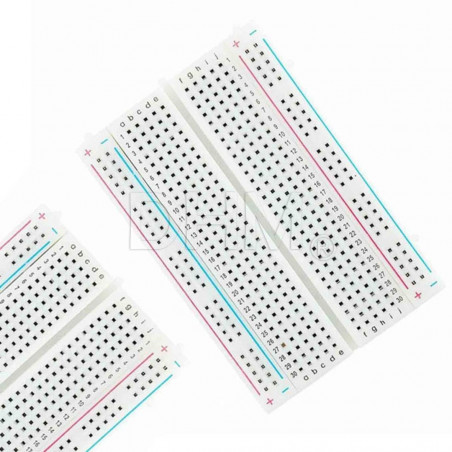

- Breadboard (Basette Sperimentali): Disponibili in vari formati (mini, standard, large), con contatti interni a molla in lega di rame per una conducibilità costante. Sono ideali per testare sensori e microcontrollori senza dover ricorrere al saldatore.

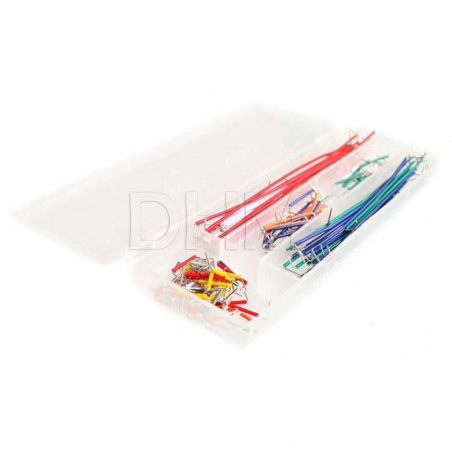

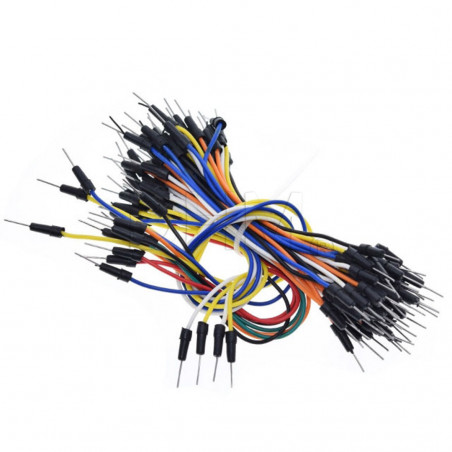

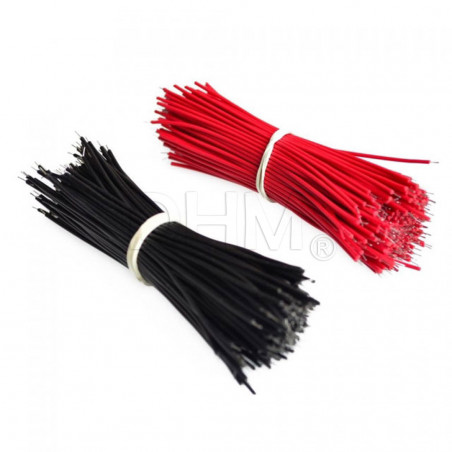

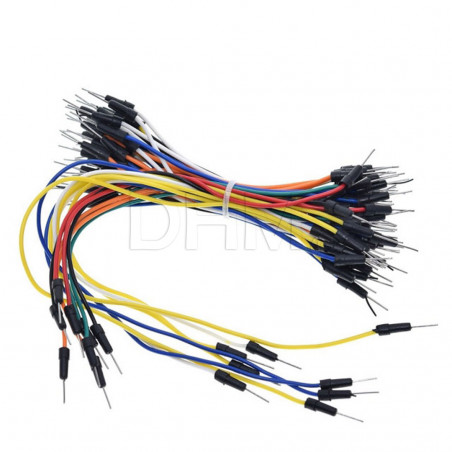

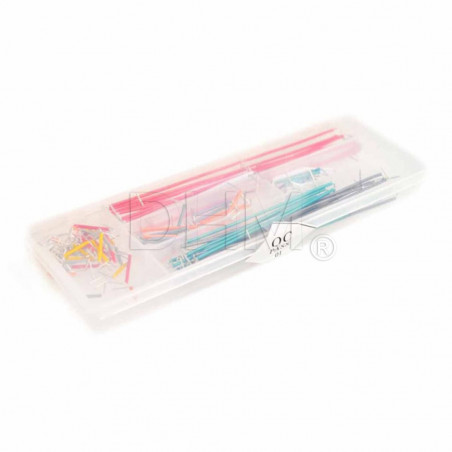

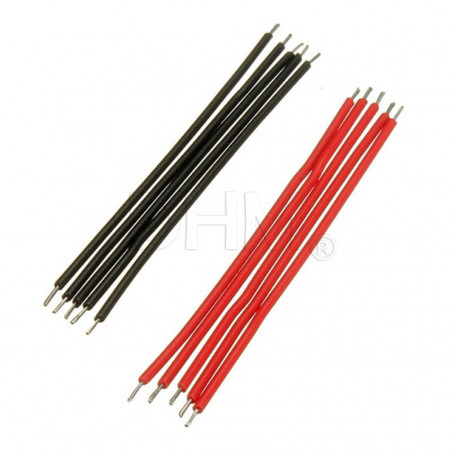

- Cavi Jumper e Ponticelli: Kit di cavi maschio-maschio, femmina-femmina e maschio-femmina di varie lunghezze, essenziali per un cablaggio ordinato che eviti grovigli di fili che potrebbero indurre rumore elettromagnetico nei segnali sensibili.
Basette Millefori e PCB per Sviluppo Permanente
Quando il progetto è maturo e richiede una struttura più robusta:
- Basette Millefori (Perfboard): Offriamo basette in vetronite (FR4) di alta qualità, molto più resistenti al calore rispetto alle versioni economiche in bachelite. Le piazzole pre-stagnate su entrambi i lati facilitano la saldatura e permettono un montaggio sicuro dei componenti.
- Basi per Montaggio SMD: Adattatori specifici che permettono di utilizzare componenti a montaggio superficiale (SMD) su fori standard da 2.54mm, rendendo possibile la prototipazione anche con i chip più moderni e compatti.
Accessori per la Realizzazione e Riparazione
- Strumenti di Saldatura e Dissaldatura: Per un assemblaggio pulito e professionale, fondamentale per evitare ponti di stagno indesiderati.
- Connettori e Header: Strisce di pin (maschio e femmina) per rendere il tuo prototipo modulare e facilmente interfacciabile con le schede di controllo e i sensori presenti nel nostro catalogo.
Integrare il Prototipo nella Struttura Finale
I sistemi di prototipazione PCB di DHM-online sono pensati per non restare "volanti" sul banco da lavoro. Selezioniamo solo componenti affidabili che durano nel tempo, assicurandoti risultati precisi per ogni tuo progetto. Grazie alla nostra viteria di precisione e ai distanziali in nylon, puoi fissare le tue basette millefori o le tue PCB custom direttamente ai profili in alluminio Serie 20 o 30. Questo permette di testare l'elettronica nelle reali condizioni operative, soggetta alle vibrazioni dei motori e alle temperature dell'area di lavoro. Un prototipo ancorato solidamente al telaio meccanico è il primo passo verso un'automazione professionale e finita.
Posso usare una breadboard per circuiti ad alta corrente?
Le breadboard standard sono progettate per segnali logici e correnti deboli (solitamente fino a 500mA - 1A). Per alimentare motori o letti riscaldati, è indispensabile passare a una basetta saldata o utilizzare cavi di sezione adeguata esterni alla breadboard per evitare il surriscaldamento dei contatti a molla.
Come posso ridurre il rumore elettrico nel mio prototipo su millefori?
Mantieni i collegamenti più corti possibile, utilizza condensatori di disaccoppiamento vicino ai pin di alimentazione degli integrati e cerca di creare un piano di massa (ground plane) collegando tra loro le piazzole inutilizzate per schermare i segnali sensibili.
