Le guide SBR risolvono il problema principale degli alberi cilindrici non supportati: la flessione. Un albero cilindrico sospeso tra due supporti SK tende a incurvarsi al centro sotto il peso del carrello, tanto più quanto è lungo l'asse. Per assi superiori a 500–600 mm con carichi significativi, questa flessione diventa un problema di precisione concreto. La guida SBR monta lo stesso albero temprato e rettificato su un supporto continuo in alluminio estruso fissato alla struttura ogni pochi centimetri: l'albero non può flettersi, il carrello rimane sulla traiettoria corretta indipendentemente dalla lunghezza dell'asse e dal peso del carico. Per macchine CNC di grande formato, pantografi, sistemi di taglio al plasma, plotter e stampanti 3D di formato industriale con assi superiori a 800–1000 mm, le guide SBR sono il sistema più adatto e accessibile.

Su DHM-online trovi guide SBR in misure SBR12, SBR16, SBR20, SBR25 con pattini SBR...UU aperti in alluminio con cuscinetto a ricircolo di sfere e guarnizioni para-polvere, con binari in alluminio di lunghezze standard tagliabili a misura.

Come funziona la guida SBR: il supporto continuo

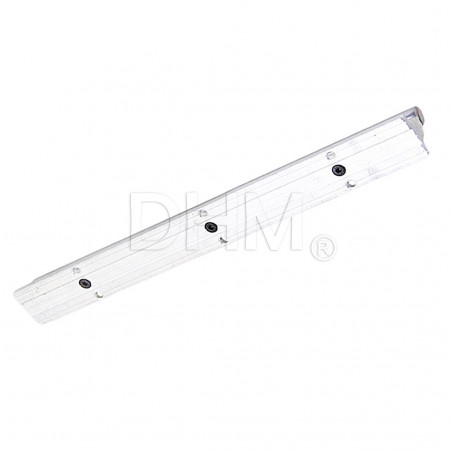

La guida SBR è composta da un albero in acciaio Cf53 con tempra a induzione (durezza superficiale 60–64 HRC) integrato in un binario in alluminio estruso. Il binario presenta fori di fissaggio a intervalli regolari che permettono di ancorare la guida alla struttura ogni pochi centimetri. Questo supporto distribuisce il carico del carrello sull'intera lunghezza del binario invece di concentrarlo sulle due estremità come negli alberi sospesi.

I pattini SBR...UU hanno un design aperto: l'apertura longitudinale del cuscinetto permette il passaggio del binario di supporto in alluminio, garantendo che il pattino possa scorrere sull'albero temprato senza essere bloccato dalla struttura di supporto. Le guarnizioni para-polvere alle estremità del pattino proteggono le sfere dai detriti di lavorazione tipici degli ambienti CNC.

SBR vs MGN: sistemi diversi per applicazioni diverse

Le guide SBR sono più economiche per lunghezze elevate, tollerano meglio gli errori di allineamento del telaio (utile su CNC assemblate con profili alluminio dove la planarity perfetta è difficile da garantire) e reggono bene carichi pesanti su assi lunghi. La rigidità torsionale è però inferiore alle guide MGN di pari misura, e le dimensioni complessive sono maggiori.

Le guide MGN sono più rigide, compatte e precise per misura, ma richiedono superfici di montaggio piane entro tolleranze strette e costano di più per lunghezze superiori al metro. Per stampanti 3D CoreXY di alta precisione, le guide MGN sono superiori. Per CNC di grande formato assemblate su profili alluminio serie 30 e 40, le guide SBR offrono il miglior rapporto prestazioni/costo.

Misure disponibili e applicazioni

• SBR12 – per assi leggeri su piccole CNC desktop e sistemi di posizionamento con carichi moderati
• SBR16 – il compromesso tra portata e ingombro per la maggior parte delle CNC hobbistiche e semi-professionali
• SBR20 – per assi principali di CNC di medio formato con carichi di lavorazione significativi
• SBR25 – per macchine di grande formato con portali pesanti, mandrini potenti e carichi elevati

Qual è la differenza tra guide SBR e guide MGN?

SBR: più economiche per assi lunghi, tolleranti agli errori di allineamento, ideali per CNC grandi su profili alluminio. MGN: più rigide, compatte, precise, richiedono superfici piane, ideali per stampanti 3D CoreXY di precisione.

Come si lubrificano i pattini SBR?

Grasso al litio di qualità, applicato tramite ingrassatore integrato o direttamente sull'albero temprato. Lubrifica regolarmente: un albero asciutto sotto i pattini ossida e si usura rapidamente.

Posso montare le guide SBR in verticale?

Sì, in qualsiasi orientamento. Per assi Z verticali, assicurati che il sistema di trasmissione (vite o cinghia) regga il peso del carico: le guide SBR non offrono attrito statico sufficiente a bloccare la discesa per gravità.

Posso regolare il gioco dei pattini SBR?

Sì, molti pattini SBR hanno una vite di regolazione laterale che riduce o elimina il gioco radiale tra sfere e albero per adattarsi alle esigenze della macchina.
