Piani Silicone

Piani in Silicone per Stampanti 3D – Riscaldamento Rapido e Alta Potenza su DHM-online

I piani riscaldati in silicone offrono densità di potenza e velocità di riscaldamento che i piani PCB serie MK non raggiungono. Sono la scelta corretta per stampanti 3D di grande formato, per macchine che stampano materiali tecnici a temperature del piano elevate e per chi vuole eliminare lo stress delle correnti elevate dalla scheda madre usando un SSR esterno. In questa sezione trovi piani riscaldati in silicone disponibili in configurazioni 12 V, 24 V e 230 V CA, con termistore NTC 100K integrato e adesivo 3M sul retro.

Come funziona un piano riscaldato in silicone

• La resistenza a filo sottile o a lamina è incapsulata tra due strati di gomma siliconica rinforzata con fibra di vetro. Questa struttura trasmette il calore per conduzione verso la piastra in alluminio sovrastante in modo molto più efficiente rispetto a un PCB, raggiunge temperature operative in meno tempo a parità di potenza installata e mantiene l'uniformità termica su superfici ampie senza punti freddi.
• Il termistore NTC 100K integrato è posizionato nella zona del riscaldatore per una lettura della temperatura reale più accurata rispetto ai termistori applicati esternamente. Questo permette un controllo PID preciso dal firmware e previene surriscaldamenti accidentali.

Versioni 12 V, 24 V e 230 V: quale scegliere

• Le versioni 12 V e 24 V si collegano direttamente all'alimentatore della stampante tramite la scheda madre o un MOSFET esterno. Adatte per piani fino a circa 300×300 mm con alimentatori di potenza adeguata.
• Le versioni 230 V CA sono la scelta per piani di grande formato (300×300 mm e oltre) o per chi vuole eliminare completamente le correnti elevate dalla scheda madre. Il piano viene gestito da un SSR (Solid State Relay) esterno commandato dal segnale PWM della scheda: la scheda madre gestisce solo il segnale di controllo, non la potenza. Questo prolunga la vita della scheda, elimina il rischio di bruciare i MOSFET interni e permette tempi di riscaldamento rapidi su superfici ampie senza richiedere cavi di potenza sovradimensionati.

Abbinamento con piastra in alluminio rettificato

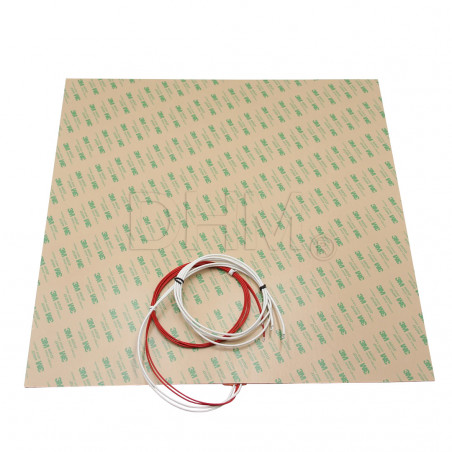

Il piano in silicone non è una superficie di stampa diretta: va applicato sotto una piastra in alluminio rettificato di spessore adeguato (8–10 mm) che funge da volano termico e garantisce la planarità. La piastra accumula calore, lo distribuisce uniformemente e compensa le piccole variazioni di temperatura durante la stampa. L'adesivo 3M sul retro del piano in silicone garantisce un contatto termico ottimale con la piastra senza intercapedini d'aria che ridurrebbero l'efficienza di trasferimento.

Posso tagliare il piano in silicone per adattarlo alla mia piastra?

No. Tagliare o forare un piano in silicone interrompe il circuito resistivo interno, rende il riscaldatore inutilizzabile e può creare punti caldi pericolosi nel tratto adiacente al taglio. Acquista sempre il formato corretto per la tua piastra.

Qual è il vantaggio dei piani a 230 V rispetto a quelli a 24 V?

A parità di potenza, la corrente a 230 V è circa dieci volte inferiore rispetto a 24 V. Questo elimina la necessità di cavi di potenza di grande sezione e protegge completamente la scheda madre dal carico del piano riscaldato. Su stampanti di grande formato dove il piano assorbe 400–600 W, la versione 230 V con SSR esterno è la soluzione più sicura e affidabile.

Come si installa il piano in silicone?

Pulisci e sgrassia la piastra in alluminio con alcol isopropilico. Rimuovi la pellicola protettiva dell'adesivo 3M e applica il piano partendo da un lato, premendo progressivamente per evitare bolle d'aria. Le bolle d'aria creano punti di contatto termico ridotto che si surriscaldano localmente e danneggiano il riscaldatore nel tempo.

Serve isolamento termico sotto il piano in silicone?

Non è obbligatorio ma è fortemente consigliato. Un pannello isolante in sughero o cotone ceramico sotto il piano riduce la dispersione verso il basso, spinge il calore verso la superficie di stampa, protegge i componenti meccanici ed elettronici sottostanti e riduce il consumo energetico nelle stampe lunghe.
