Viti Trapezie T16

Viti Trapezie T16 per CNC Industriali, Sollevatori e Automazione Pesante su DHM-online

Le viti trapezie T16 – diametro nominale 16 mm – rappresentano il vertice della meccanica trapezoidale: massima rigidità, massima capacità di carico assiale, resistenza al whipping su lunghezze superiori al metro, e la massa sufficiente a smorzare le risonanze dei motori stepper come uno smorzatore naturale. Sono il componente per CNC di grande formato con ponti mobili pesanti, per sollevatori meccanici, presse leggere e per tutti i sistemi di automazione industriale dove la stabilità su lunghe corse è un requisito non negoziabile. Prima di considerare il passaggio alle viti a ricircolo di sfere – significativamente più costose – la vite T16 offre una capacità di carico e una rigidità che copre la stragrande maggioranza delle applicazioni industriali leggere e semi-professionali.

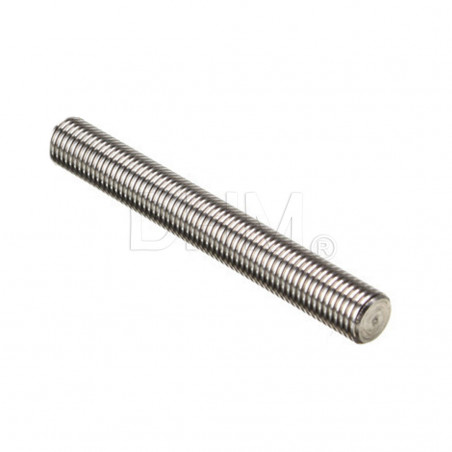

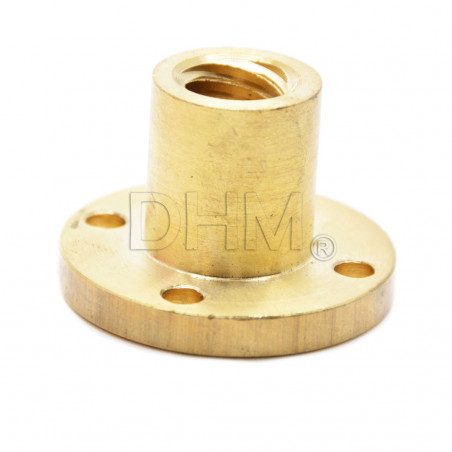

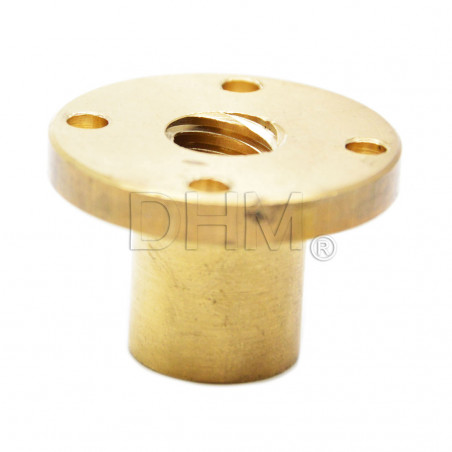

Su DHM-online trovi viti trapezie T16 in acciaio inox rettificato, con dadi in ottone ad alta densità flangiati e cilindrici, lunghezze da 500 mm a 2000 mm, compatibili con motori NEMA 23 e NEMA 34 tramite giunti per alberi da 16 mm, e con supporti KFL16 e KP16.

T16 vs vite a ricircolo di sfere: quando è sufficiente e quando non lo è

La vite T16 trapezoidale ha due vantaggi strutturali rispetto alle viti a ricircolo di sfere equivalenti: costo significativamente inferiore e effetto autobloccante (il carico non scende quando il motore è spento, a seconda del Lead). Ha due limitazioni: attrito intrinsecamente superiore (efficienza di trasmissione inferiore) e precisione di posizionamento leggermente inferiore per il backlash residuo.

Per applicazioni dove la velocità massima è sotto i 500–800 mm/min, dove l'autobloccaggio è un requisito (assi Z verticali pesanti, sollevatori), e dove il budget non giustifica il costo delle viti a ricircolo di sfere, la vite T16 è la scelta corretta. Per precisioni centesimali spinte, velocità di spostamento elevate e produzione continua in ambiente industriale, le viti a ricircolo di sfere sono superiori.

Motori necessari per la T16

Il diametro 16 mm con carichi tipici delle applicazioni T16 richiede motori NEMA 23 ad alta coppia come minimo, e preferibilmente motori NEMA 34 per le applicazioni con carichi pesanti o assi lunghi che richiedono accelerazioni significative. Un motore NEMA 17 non ha coppia sufficiente per avviare da fermo una T16 sotto carico pesante senza perdere passi.

Lubrificazione della T16: la manutenzione è critica

Con la maggiore superficie di contatto del filetto da 16 mm, la lubrificazione è il fattore che più determina la vita del dado in ottone. Grasso bianco al litio ad alte prestazioni o lubrificante additivato al PTFE, applicato in abbondanza. Rimuovi i residui metallici (polvere di ottone) periodicamente: su carichi pesanti, la polvere di ottone accumulata diventa abrasiva e accelera ulteriormente l'usura. Manutenzione ogni 50–100 ore di lavoro intensivo.

È necessario un motore particolare per la T16?

NEMA 23 ad alta coppia per carichi standard, NEMA 34 per carichi pesanti. Il NEMA 17 non è adeguato per la T16 sotto carico.

Posso sostituire una vite a ricircolo di sfere con una T16?

La T16 è un'alternativa economica valida per velocità moderate e dove l'autobloccaggio è un vantaggio. Non è adatta per precisioni centesimali spinte e velocità di spostamento elevate.

Qual è il gioco assiale tipico di una T16?

Un minimo backlash è fisiologico nei sistemi trapezoidali. Per eliminarlo in applicazioni di precisione: due dadi contrapposti o sistemi di precarico. Verifica le specifiche della singola vite per i valori dichiarati.
