Pulegge

Benvenuti nella sezione di DHM-online dedicata alle pulegge, i componenti fondamentali per la trasmissione del moto sincrono nei sistemi di automazione e robotica. In una stampante 3D o in una CNC, la puleggia è l'anello di congiunzione tra la potenza del motore e la precisione del movimento degli assi. Abbiamo selezionato i migliori prodotti per garantirti precisione e resistenza, anche per i lavori tecnologici più complessi. Che tu stia cercando pulegge GT2 per la massima definizione o profili HTD per trasmissioni di potenza, ogni nostra puleggia è scelta per assicurare un accoppiamento perfetto con la cinghia, eliminando slittamenti e garantendo una ripetibilità.

L'importanza del profilo e della dentatura nelle pulegge

In meccanica, la puleggia non è un semplice rullo, ma un ingranaggio di precisione. La geometria dei denti deve ricalcare esattamente il profilo della cinghia per evitare il "backlash" (gioco meccanico) e l'usura precoce dei materiali. Su DHM-online, selezioniamo solo componenti affidabili che durano nel tempo, assicurandoti risultati precisi per ogni tuo progetto. Un design accurato della puleggia permette di distribuire lo sforzo di trazione su più denti contemporaneamente, garantendo una trasmissione fluida e silenziosa anche ad alte velocità.

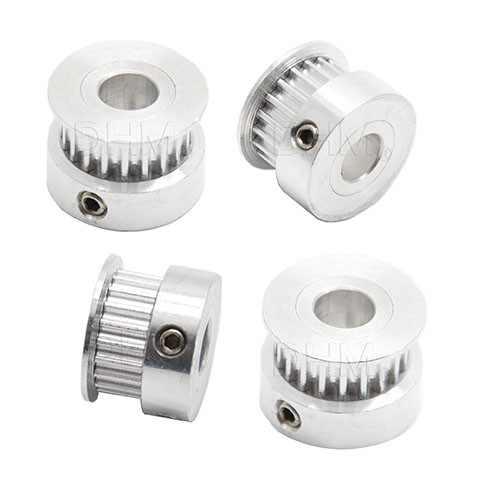

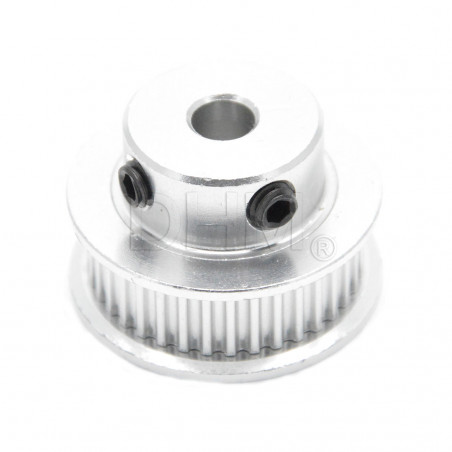

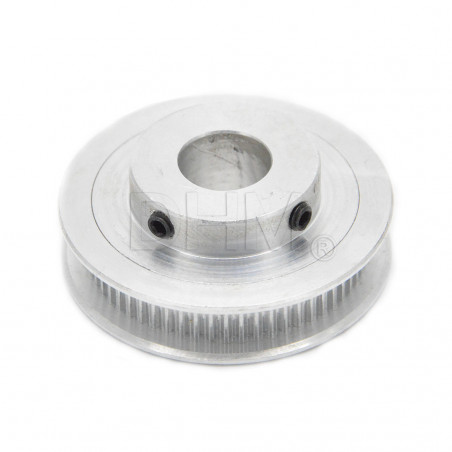

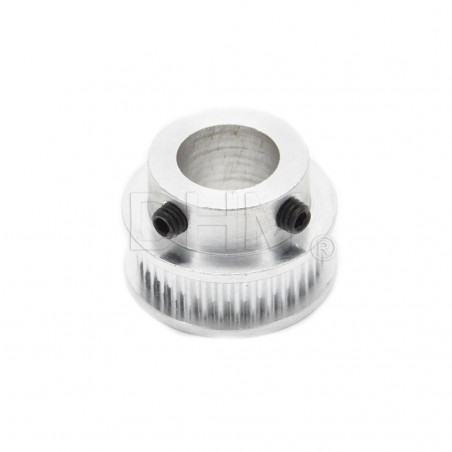

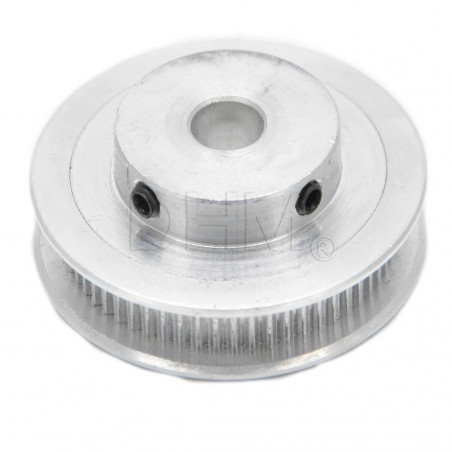

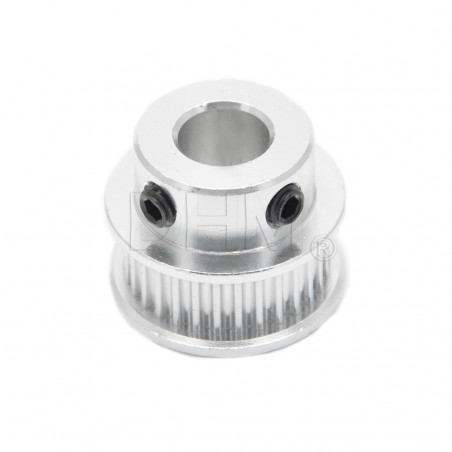

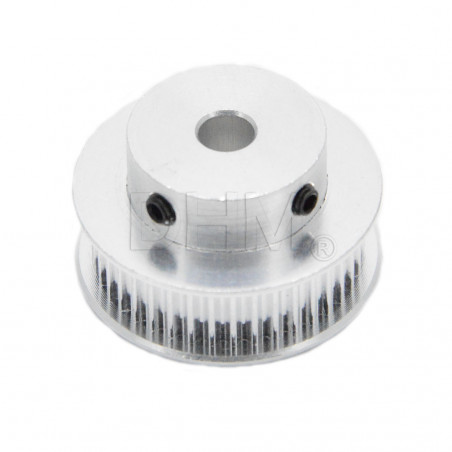

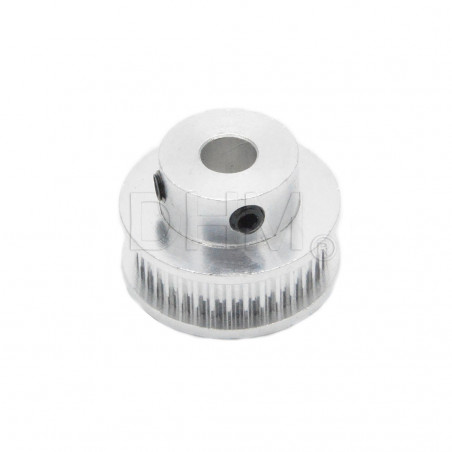

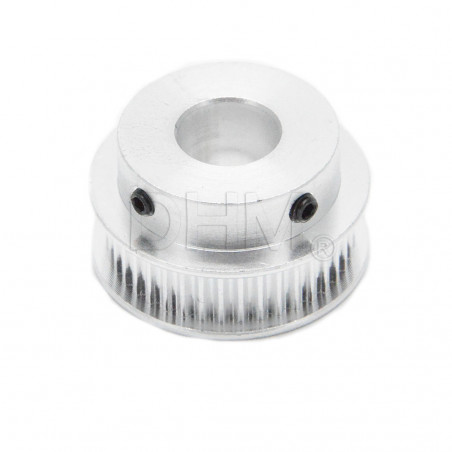

Pulegge GT2 (2mm pitch): Lo standard per il posizionamento

Le pulegge con profilo GT2 sono le più utilizzate nel mondo della stampa 3D e della robotica leggera:

• Profilo Arrotondato: Il profilo arrotondato della GT2 permette un ingresso e un'uscita del dente della cinghia senza attriti eccessivi, riducendo drasticamente il rumore.
• Precisione Centesimale: Ideali per sistemi dove la risoluzione del movimento è critica. Disponibili in vari numeri di denti (16, 20, 30, 40, ecc.) per modificare il rapporto di trasmissione e la coppia.
• Materiali e Finiture: Realizzate in lega di alluminio di alta qualità, leggere e resistenti alla corrosione, con flange di contenimento per evitare la fuoriuscita laterale della cinghia.

Pulegge HTD e per Trasmissione di Potenza

Per applicazioni industriali o CNC che richiedono il trasferimento di coppie elevate:

• Resistenza ai Carichi: Le pulegge HTD (High Torque Drive) sono progettate per sopportare tensioni maggiori senza che i denti "saltino" (chipping), rendendole perfette per assi pesanti o sistemi di sollevamento.
• Passi Maggiori: Disponibili in passi da 3mm, 5mm o superiori, per adattarsi a cinghie rinforzate in fibra di vetro o acciaio.

Pulegge Folli e Tendicinghia

Per un sistema di trasmissione completo, le pulegge folli giocano un ruolo cruciale:

• Con e Senza Dentatura: Le pulegge folli dentate preservano la forma della cinghia quando questa deve compiere rinvii sul lato dentato, riducendo le vibrazioni.
• Cuscinetti Integrati: Dotate di cuscinetti a sfere di alta qualità (spesso serie 625 o 608) per garantire una rotazione fluida e senza attriti residui.

Sinergia Meccanica: Accoppiamento Motore e Cinghia

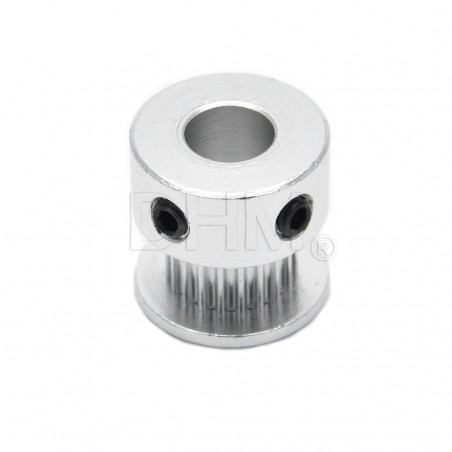

La puleggia rappresenta il punto di contatto diretto con l'albero del motore. Selezioniamo solo componenti affidabili che durano nel tempo, assicurandoti risultati precisi per ogni tuo progetto. Per questo offriamo pulegge con diversi diametri di foro interno (bore), solitamente 5mm per motori Nema 17 o 8mm per motori Nema 23. Il fissaggio tramite doppi grani di pressione assicura che la puleggia non ruoti sull'albero (effetto spin), mantenendo la sincronizzazione perfetta tra l'impulso elettronico e lo spostamento fisico.

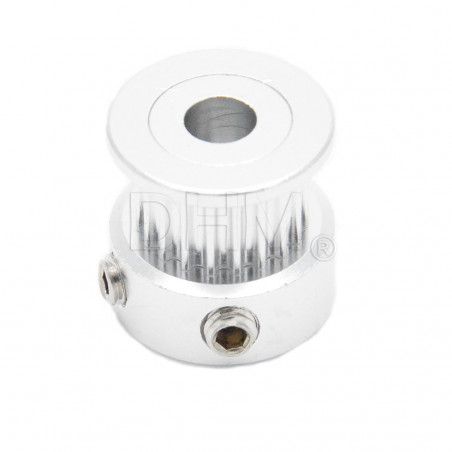

Meglio una puleggia da 16 o da 20 denti per la mia stampante 3D?

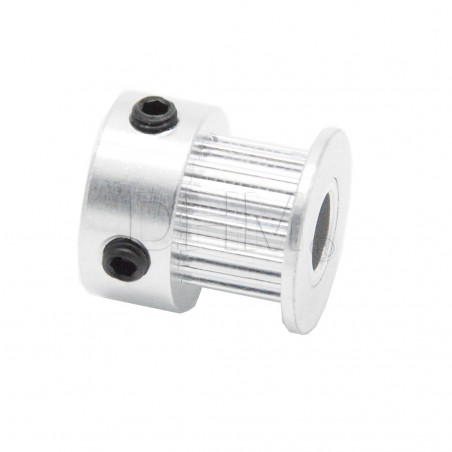

La puleggia da 16 denti offre una risoluzione maggiore (più passi per millimetro) e una coppia superiore, ma è leggermente più lenta. La puleggia da 20 denti è lo standard equilibrato per velocità e precisione. La scelta dipende se preferisci la velocità di spostamento o la precisione del dettaglio.

Cosa succede se il foro della puleggia è leggermente più grande dell'albero motore?

Questo è un problema grave: la puleggia risulterebbe eccentrica, causando movimenti irregolari e vibrazioni. Le nostre pulegge sono selezionate per avere accoppiamenti precisi (H7/h6) con gli alberi motori standard, garantendo un asse di rotazione perfetto.

Perché le pulegge hanno le flange laterali?

Le flange servono a mantenere la cinghia centrata sulla dentatura. Senza flange, anche un minimo disallineamento tra motore e rinvio farebbe scivolare la cinghia fuori dalla puleggia, causando il blocco immediato della macchina.

Come si evita che la puleggia scivoli sull'albero motore?

Ogni puleggia è dotata di uno o due fori filettati per grani di pressione (M3 o M4). Per una sicurezza massima, si consiglia di posizionare uno dei grani in corrispondenza del "D-cut" (la parte piatta) dell'albero motore e di utilizzare del frenafiletti leggero.
