Alberi Temprati

Alberi Temprati per Stampanti 3D, CNC e Movimentazione Lineare su DHM-online

Gli alberi temprati sono il componente di guida lineare corretto ogni volta che i cuscinetti a ricircolo di sfere lavorano in modo intenso. La tempra a induzione porta la superficie dell'acciaio Cf53 a una durezza di 60–64 HRC: le sfere in acciaio indurito dei cuscinetti LM non scavano solchi nell'albero (effetto pitting), il sistema mantiene la fluidità originale dopo milioni di cicli e la precisione di posizionamento non degrada nel tempo. Per stampanti 3D ad alta velocità, CNC con lavorazioni quotidiane e qualsiasi sistema di movimentazione lineare che deve durare migliaia di ore, l'albero temprato è la scelta tecnica corretta e non una semplice opzione premium.

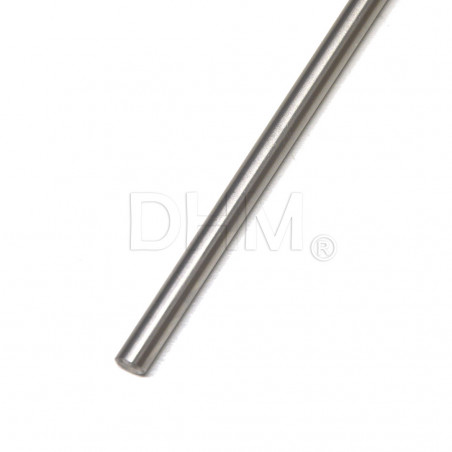

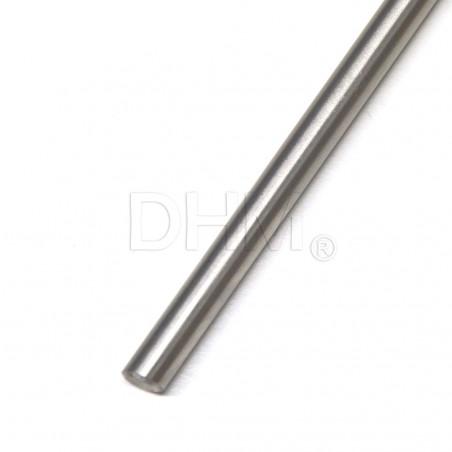

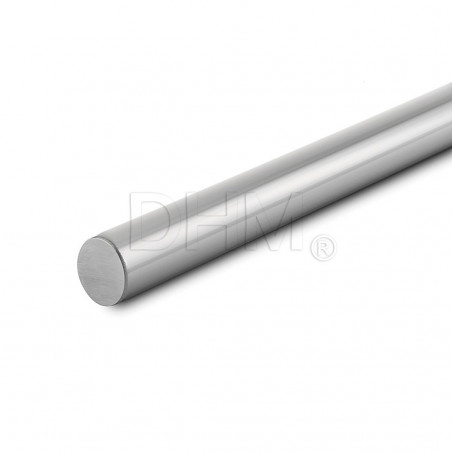

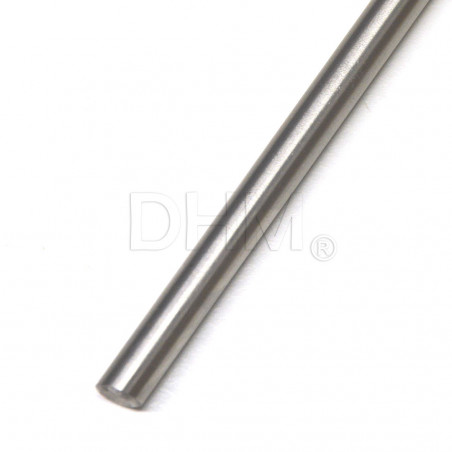

Su DHM-online trovi alberi temprati in acciaio Cf53 con tempra a induzione, durezza superficiale 60–64 HRC, nucleo elastico non temprato, rettifica con tolleranza h6, diametri da 6 mm a 30 mm, compatibili con tutti i cuscinetti lineari LM e SC del catalogo.

La tempra a induzione: durezza superficiale senza fragilità

Il processo di tempra a induzione è la caratteristica che distingue un albero temprato da qualsiasi altro albero. La barra viene riscaldata rapidamente tramite campo elettromagnetico localizzato sulla superficie, poi raffreddata istantaneamente. Il risultato è uno strato superficiale indurito a 60–64 HRC mentre il nucleo interno rimane non temprato e duttile.

Questa struttura a doppio strato è fondamentale per due ragioni opposte e complementari. La superficie dura regge il contatto puntiforme ad alta pressione delle sfere dei cuscinetti LM senza deformarsi: milioni di cicli di scorrimento non lasciano tracce visibili. Il nucleo duttile assorbe gli stress meccanici da vibrazioni e urti senza che l'albero si spezzi: un albero completamente temprato sarebbe fragile come un utensile da taglio e rischierebbe la rottura su una stampante 3D soggetta alle accelerazioni di Klipper con Input Shaping.

Durezza 60–64 HRC: perché è il valore corretto per i cuscinetti lineari

Le sfere interne dei cuscinetti a ricircolo di sfere – sia nei modelli LM8UU standard che nei pattini MGN – sono in acciaio da cuscinetti con durezza 62–64 HRC. Perché questo è rilevante?

Perché la pressione di contatto tra una sfera in acciaio indurito e la superficie dell'albero è molto elevata, soprattutto durante le accelerazioni brusche delle stampanti 3D ad alta velocità. Se la superficie dell'albero ha durezza inferiore a quella delle sfere, le sfere scavano progressivamente dei micro-solchi nella superficie (pitting). Questi solchi aumentano l'attrito, generano rumore metallico, riducono la fluidità dello scorrimento e compromettono la vita del sistema. Un albero temprato a 60–64 HRC abbina la sua durezza a quella delle sfere, eliminando il pitting anche dopo milioni di cicli.

Rettilineità e tolleranza h6: la base della precisione di posizionamento

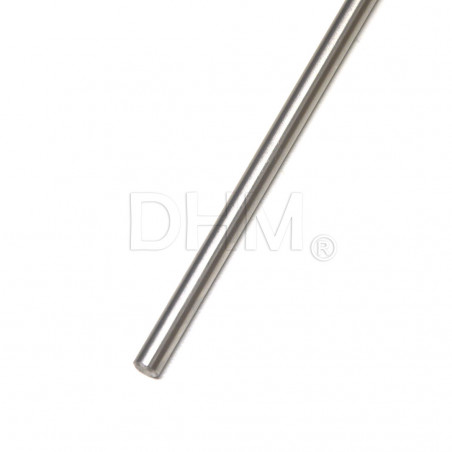

La tolleranza h6 è più stretta della f7 degli alberi rettificati non temprati. Un albero temprato DHM con tolleranza h6 da 8 mm ha diametro reale tra 7,991 e 8,000 mm: un range di soli 9 micron. Questa precisione garantisce che il cuscinetto LM8UU scorra senza gioco radiale significativo su tutta la lunghezza dell'albero, senza punti di impuntamento e senza variazioni di resistenza che causerebbero irregolarità nel movimento degli assi.

La rettilineità è controllata per garantire deviazioni entro le tolleranze ISO su tutta la lunghezza. Un albero leggermente curvo genera binding: il motore stepper incontra resistenza variabile a seconda della posizione del carrello, producendo perdita di passi irregolare difficile da diagnosticare su stampanti 3D e imprecisioni variabili su CNC.

Applicazioni dove l'albero temprato è necessario

• Stampanti 3D con firmware Klipper e Input Shaping che operano ad accelerazioni superiori a 3000 mm/s²
• Macchine CNC con sessioni di lavorazione quotidiane e milioni di cicli/anno
• Assi Z con carichi pesanti (piani riscaldati di grande formato, strutture massive)
• Sistemi di movimentazione lineare in produzione continua
• Qualsiasi applicazione dove la sostituzione dei cuscinetti o degli alberi per usura è inaccettabile o costosa

Lubrificazione degli alberi temprati

Un velo sottile di olio per cuscinetti lineari o grasso al litio. La durezza superficiale della tempra non elimina la necessità di lubrificazione: i cuscinetti hanno bisogno del film lubrificante per separare le sfere dalla superficie dell'albero e ridurre l'attrito. Senza lubrificante, anche l'accoppiamento più duro si usura nel tempo. Pulisci con alcol isopropilico periodicamente e riapplica.

Posso forare o maschiare un albero temprato?

Con utensili standard no: la durezza superficiale 60–64 HRC distrugge le punte normali. Serve rettifica localizzata per rimuovere lo strato temprato o utensili in carburo integrale su macchinari professionali. Per qualsiasi lavorazione meccanica usa il servizio DHM.

Come verifico la rettilineità?

Fai rotolare l'albero su una superficie piana (vetro borosilicato spesso, piano di granito). Se rotola uniformemente senza saltare e senza fessure di luce irregolari tra l'albero e il piano, la rettilineità è entro le tolleranze. Gli alberi temprati DHM sono controllati prima della spedizione.

Come si lubrificano gli alberi temprati?

Velo sottile di olio leggero per macchine di precisione o grasso bianco al litio. Evita quantità eccessive che intasano le guarnizioni dei cuscinetti. Pulisci periodicamente con alcol isopropilico e riapplica.
