Cinghie S2M

Cinghie S2M per Stampanti 3D di Precisione, Scanner e Robotica su DHM-online

Le cinghie S2M – profilo STS (Super Torque System), passo 2 mm – sono la scelta per chi non si accontenta della precisione standard delle cinghie GT2 e cerca la massima riduzione delle vibrazioni da ingranamento, la silenziosità operativa più elevata possibile e una fluidità di movimento che si traduce in superfici stampate senza artefatti. Il profilo STS è stato ingegnerizzato per permettere al dente di entrare nella gola della puleggia in modo progressivo e continuo, eliminando il micro-impatto (tooth jump) che le cinghie GT2 standard producono ad ogni ingranamento. Per stampanti 3D professionali, scanner ad alta risoluzione, apparecchiature medicali, robotica miniaturizzata e qualsiasi sistema di posizionamento dove la qualità superficiale e la silenziosità sono requisiti primari, la cinghia S2M offre un livello di prestazioni che il profilo GT2 non raggiunge.

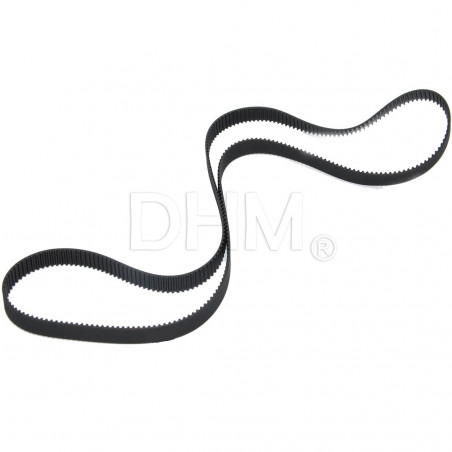

Su DHM-online trovi cinghie S2M in neoprene con rinforzo in fibra di vetro e rivestimento in nylon sui denti, prevalentemente in formato ad anello chiuso (closed loop), in diverse lunghezze, abbinabili esclusivamente con pulegge S2M dedicate.

Il profilo STS e la riduzione delle vibrazioni da ingranamento

La differenza tra una cinghia GT2 e una cinghia S2M non si misura in coppia o resistenza alla trazione – parametri simili – ma in qualità dell'ingranamento. Il profilo GT2 è ottimo ma non è stato ottimizzato specificamente per ridurre al minimo il rumore e le micro-vibrazioni che si generano quando ogni dente entra in contatto con la gola della puleggia.

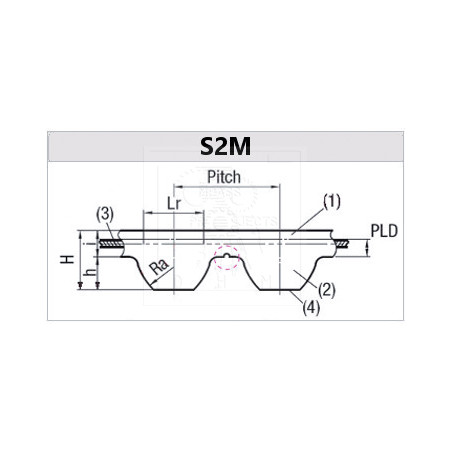

Il profilo STS della cinghia S2M ha un dente con geometria più profonda e arrotondata, studiata per un contatto progressivo che inizia dal centro del dente e si estende gradualmente verso i fianchi. Questo riduce drasticamente il "tooth jump" – il micro-impatto che ogni dente produce all'ingranamento – eliminando le micro-vibrazioni ad alta frequenza che si trasmettono al telaio della macchina e si manifestano come ringing o ghosting sulle superfici stampate.

Su una stampante 3D con cinghia GT2, il ghosting sui cambi di direzione rapidi ha due componenti: una meccanica (inerzia della massa in movimento) e una vibrazionale (micro-impatto dell'ingranamento cinghia-puleggia). L'Input Shaping di Klipper compensa la componente meccanica, ma non le micro-vibrazioni da ingranamento. La cinghia S2M riduce questa seconda componente alla fonte.

Materiali e struttura della cinghia S2M

• Corpo in neoprene – resistente all'usura, all'ozono e agli sbalzi termici; mantiene la flessibilità necessaria per girare su pulegge di piccolo diametro senza microfessurazioni
• Rinforzo in fibra di vetro – cavi interni con resistenza alla trazione elevata e allungamento quasi nullo; mantiene la calibrazione degli assi stabile nel tempo anche sotto tensioni significative
• Rivestimento in nylon – sul lato dentato riduce l'attrito con la puleggia, diminuisce la rumorosità e protegge la gomma dall'usura meccanica da contatto prolungato

Formati disponibili: anello chiuso per trasmissioni di precisione

Le cinghie S2M sono disponibili prevalentemente in formato ad anello chiuso (closed loop), ideale

• Trasmissioni motore-vite a ricircolo di sfere con rapporti 1:1 o con riduzione, dove non è possibile usare giunti rigidi e si vuole eliminare l'elasticità di un giunto flessibile
• Sistemi di scansione dove la continuità della cinghia senza giunzioni meccaniche garantisce velocità lineare costante senza micro-irregolarità
• Robotica di precisione per movimentazione di bracci e giunti articolati dove lo spazio è minimo
• Riduttori meccanici tra pulegge di diametro diverso per adattare la velocità dei motori stepper senza perdita di precisione

Regola fondamentale: compatibilità esclusiva con pulegge S2M

Nonostante il passo sia identico alle cinghie GT2 (2,0 mm), il profilo STS ha geometria del dente incompatibile con le pulegge GT2. I denti della cinghia S2M sono più profondi e con sagoma diversa: montare una cinghia S2M su pulegge GT2 (o viceversa) produce un ingranamento forzato con vibrazioni elevate, usura precoce di entrambi i componenti e perdita immediata di tutti i vantaggi del profilo STS. Le cinghie S2M richiedono obbligatoriamente pulegge S2M dedicate disponibili nel catalogo DHM.

Le cinghie S2M sono compatibili con pulegge GT2 da 2 mm?

No. Stesso passo, profilo incompatibile. Il dente STS è più profondo e arrotondato rispetto al GT2. Usa solo pulegge S2M dedicate.

Quali sono i vantaggi principali rispetto al GT2?

Riduzione delle micro-vibrazioni da ingranamento, silenziosità superiore, eliminazione del componente vibrazionale del ghosting che l'Input Shaping non compensa. Per macchine da ufficio o laboratorio e per stampanti 3D professionali dove la qualità superficiale è prioritaria assoluta.

Serve una tensione molto elevata?

No. La profondità del dente STS offre una resistenza naturale al salto superiore al GT2, permettendo di operare con tensioni standard che non sovraccaricano i cuscinetti dei motori.

Come si pulisce la cinghia S2M?

Panno asciutto o leggermente umido. Evita oli, grassi e solventi che degradano il neoprene e alterano le proprietà elastiche del rinforzo interno.
