Supporti Alberi SK e SHF per Stampanti 3D e CNC su DHM-online

I supporti per alberi serie SK e SHF sono i componenti strutturali che ancorano gli alberi rettificati e temprati al telaio della macchina, trasformando una barra cilindrica in un asse lineare preciso e stabile. Non sono semplici staffe: sono riferimenti geometrici. La qualità del foro di alloggiamento, la rigidità del corpo in alluminio e il sistema di bloccaggio dell'albero determinano la stabilità dell'intero asse. Un supporto con tolleranze larghe introduce giochi meccanici che i motori stepper interpretano come resistenza variabile, causando perdita di passi e artefatti sulle superfici stampate. Un supporto rigido e calibrato mantiene l'albero perfettamente fisso, permettendo ai cuscinetti lineari LM e alle boccole di scorrere senza sollecitazioni parassite.

Su DHM-online trovi supporti per alberi in serie SK (verticale) e SHF (orizzontale), in lega di alluminio pressofuso CNC, per alberi da Ø 6 mm a Ø 30 mm, con sistema di bloccaggio a grano, compatibili con profili alluminio serie 20 e 30 tramite dadi a T.

Serie SK vs SHF: orientamento di fissaggio

• Supporti SK – fissaggio su superficie orizzontale con base piana. Il foro di alloggiamento è verticale rispetto alla base: per alberi che corrono orizzontalmente sulla base della macchina, come gli assi X e Y di stampanti 3D cartesiane e CNC desktop. Il sistema di bloccaggio a vite laterale o a grano stringe l'albero impedendo rotazioni e scorrimenti assiali.

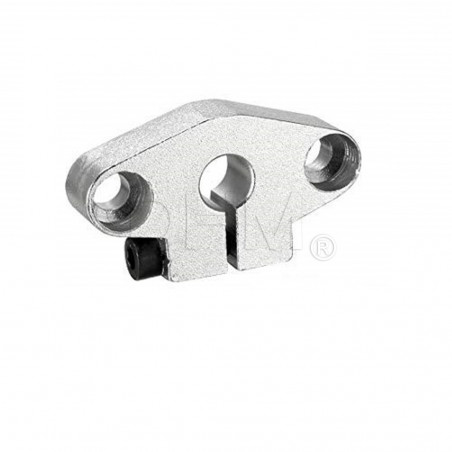

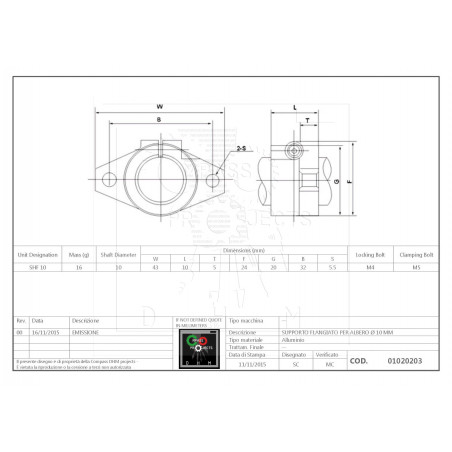

• Supporti SHF – fissaggio su superficie verticale con profilo piatto. Per montaggio a parete o su pannelli laterali di strutture in profili alluminio. Permettono di mantenere l'asse vicino alla superficie di montaggio ottimizzando gli ingombri. Usati principalmente per assi Z di stampanti 3D con guide su albero.

Procedura corretta per garantire il parallelismo degli alberi

Il parallelismo tra due alberi paralleli è il requisito fondamentale per uno scorrimento senza binding. La procedura corretta è: posiziona i supporti senza serrarli completamente, inserisci l'albero nei supporti, monta i cuscinetti LM o le boccole nel carrello, fai scorrere il carrello per tutta la lunghezza dell'asse. Il movimento del carrello "tira" i supporti nella posizione naturale dettata dalla geometria. Solo a questo punto serri definitivamente i supporti. Questo metodo garantisce che i due alberi siano paralleli nell'unica posizione che non produce stress sul carrello.

Qual è la differenza tra serie SK e SHF?

SK: fissaggio su superficie orizzontale, per alberi che corrono paralleli alla base. SHF: fissaggio su superficie verticale, per alberi su pannelli laterali. La scelta dipende dall'orientamento del telaio.

Posso usare i supporti SK per bloccare una vite trapezoidale?

No. I supporti SK bloccano alberi fissi non rotanti. Per viti trapezoidali e a ricircolo di sfere servono unità BK/BF con cuscinetto reggispinta integrato che permette la rotazione dell'albero.

I supporti in alluminio si deformano sotto carico?

No, entro i carichi di stampanti 3D e piccole CNC. Non eccedere con la coppia di serraggio del grano di bloccaggio: si rischia di snervare l'alluminio o rovinare il filetto. Stretta sufficiente a bloccare l'albero, non necessariamente massima.
