Viti Trapezie T6

Viti Trapezie T6 per Micro-CNC, Stampanti 3D Compatte e Attuatori Miniaturizzati su DHM-online

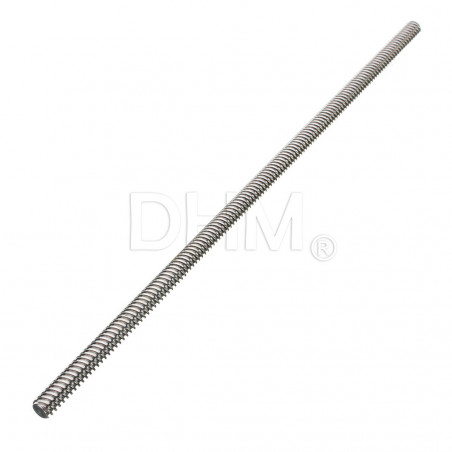

Le viti trapezie T6 – diametro nominale 6 mm, profilo trapezoidale ISO a 30° – sono la soluzione per trasformare il moto rotatorio di un motore stepper NEMA 14 o NEMA 17 in spostamento lineare preciso in spazi dove i diametri superiori non entrano. Con un profilo trapezoidale progettato specificamente per il movimento (non per il fissaggio statico come una barra M6 standard), le viti T6 offrono una stabilità e una precisione di posizionamento che nessun sistema a cinghia raggiungerebbe in presenza di carichi assiali, anche nelle dimensioni più compatte.

Su DHM-online trovi viti trapezie T6 in acciaio inox rettificato, con dadi in ottone abbinati, disponibili in diverse configurazioni di passo e avanzamento (Lead), compatibili con giunti flessibili e rigidi per alberi da 6 mm e con supporti per alberi serie KP6 e KFL6.

Vite trapezoidale T6 vs barra filettata M6: la differenza che conta

Una barra filettata M6 ha un profilo di filetto metrico (angolo di 60°) progettato per il fissaggio statico: quando usato per il movimento, genera attrito elevato, si usura rapidamente e non offre la progressione geometrica controllata necessaria per una risoluzione lineare precisa. I cuscinetti del motore stepper che cerca di muovere una barra M6 sotto carico si surriscaldano e si danneggiano prematuramente.

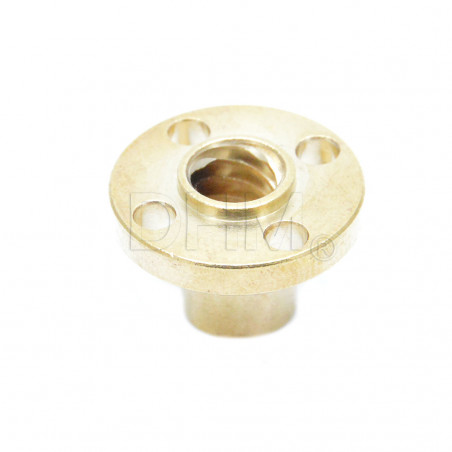

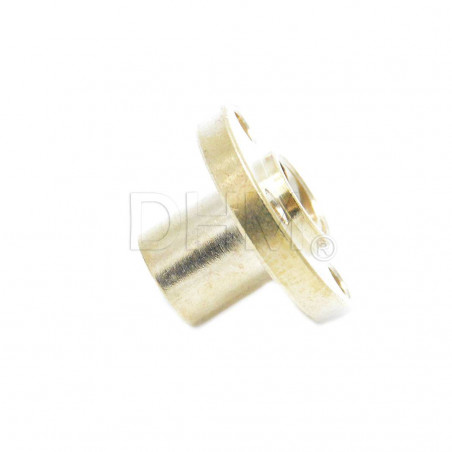

La vite trapezoidale T6 ha profilo ISO a 30°: angolo del fianco ottimizzato per ridurre l'attrito radente durante il movimento, geometria che massimizza la forza assiale trasmessa dal dado minimizzando il carico torsionale sul motore, e passo controllato che definisce con precisione l'avanzamento per giro. Il dado in ottone scorre sul profilo trapezoidale con attrito molto inferiore alla barra metrica, e l'accoppiamento acciaio inox-ottone garantisce che sia l'ottone ad usurarsi preferenzialmente (elemento sacrificale) proteggendo il filetto della vite.

Passo e avanzamento sulle viti T6

• Passo 1 mm (Lead 1 mm) – un giro completo del motore produce 1 mm di spostamento lineare. La massima risoluzione: per sistemi di messa a fuoco in ottica e astronomia, scanner di precisione e qualsiasi applicazione dove i micro-spostamenti devono essere ripetibili con precisione centesimale.
• Passo 2 mm (Lead 2 mm) – il punto di equilibrio per la maggior parte delle applicazioni con viti T6: risoluzione elevata con velocità di traslazione sufficiente per assi Z di stampanti 3D compatte e micro-CNC. Con un motore NEMA 17 a 200 passi/giro e microstepping 16×, si ottengono 1600 passi/mm.
• Proprietà di semi-autobloccaggio – con passi piccoli (1–2 mm), le viti T6 tendono all'autobloccaggio: quando il motore è spento, l'attrito nel filetto trapezoidale impedisce che il dado scenda sotto il peso del carico. Questa proprietà è fondamentale per assi Z verticali che devono mantenere la posizione senza alimentazione del motore.

Applicazioni delle viti trapezie T6

• Assi Z di stampanti 3D compatte e portatili – dove il diametro T8 risulterebbe eccessivo per il volume della macchina
• Micro-CNC e incisori laser – per la movimentazione di piccoli carrelli dove il peso deve essere minimizzato
• Sistemi di messa a fuoco – in ottica professionale, telescopi e fotografia astronomica dove si richiedono spostamenti microscopici ripetibili
• Attuatori lineari per prototipazione robotica – forza di spinta notevole nonostante le dimensioni
• Dispositivi medicali e di laboratorio – dove lo spazio è critico e la precisione di posizionamento è requisito primario
• Scanner 3D e sistemi di misura – per spostamenti lenti e precisi senza vibrazioni

Accoppiamento acciaio inox – ottone: perché è il gold standard

L'ottone è naturalmente più tenero dell'acciaio inox. Questo significa che sotto attrito prolungato è il dado in ottone ad usurarsi, non il filetto della vite: il dado è il componente sostituibile a basso costo, la vite rimane intatta per anni. Il coefficiente di attrito tra acciaio inox e ottone è intrinsecamente basso rispetto ad altri accoppiamenti metallici, producendo meno calore sotto carico e rendendo lo scorrimento più fluido con minore lubrificazione.

Qual è la differenza tra vite T6 e barra filettata M6?

La barra M6 ha profilo metrico a 60° per il fissaggio statico: altissimo attrito in movimento, usura rapida, nessuna risoluzione controllata. La vite T6 ha profilo trapezoidale a 30° per la trasmissione del moto: attrito ridotto, passo controllato, precisione di posizionamento ripetibile.

Come riduco il backlash sulla vite T6?

Dadi anti-backlash a doppia molla dove disponibili, oppure due dadi contrapposti precaricati. Con l'accoppiamento inox-ottone di qualità DHM, il gioco è già ridotto ai minimi termini per la maggior parte delle applicazioni compatte.

Che lubrificante uso?

Grasso bianco al litio o lubrificante secco al PTFE. Evita oli troppo fluidi che colano via e lubrificanti abrasivi. Lubrifica periodicamente: vite T6 ben lubrificata è silenziosa, fluida e prolunga la vita del dado in ottone.

Posso tagliare la vite T6?

Sì, con seghetto per metalli o disco da taglio. Dopo il taglio, ripristina l'invito del filetto con una lima per evitare di danneggiare il dado al primo inserimento.
