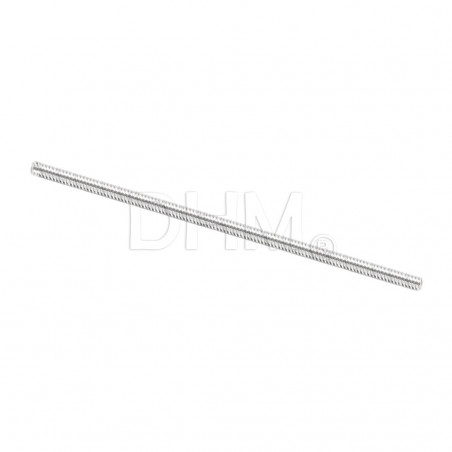

Le viti trapezie T8 – diametro nominale 8 mm, profilo trapezoidale ISO a 30° – sono il componente di trasmissione del moto lineare più diffuso al mondo nella stampa 3D: il cuore dell'asse Z della quasi totalità delle stampanti 3D desktop, da Prusa a Ender a tutta la famiglia RepRap. Non per semplice convenzione, ma perché il diametro 8 mm offre il punto di equilibrio ottimale tra rigidità, coppia necessaria (gestibile da un motore NEMA 17), versatilità di passo e Lead, e costo accessibile. Per assi Z fino a 400–500 mm, per attuatori lineari compatti e per qualsiasi sistema di posizionamento verticale con carichi da pochi grammi a qualche chilogrammo, la vite trapezoidale T8 è il componente corretto senza bisogno di altri confronti.

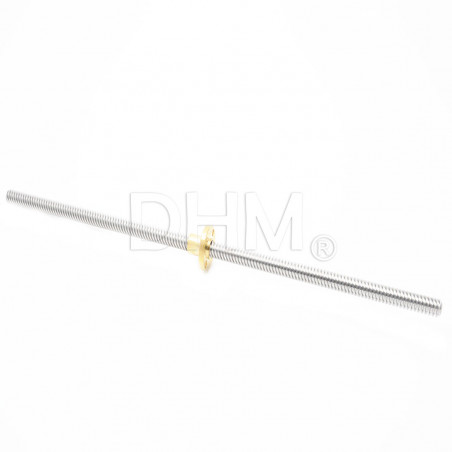

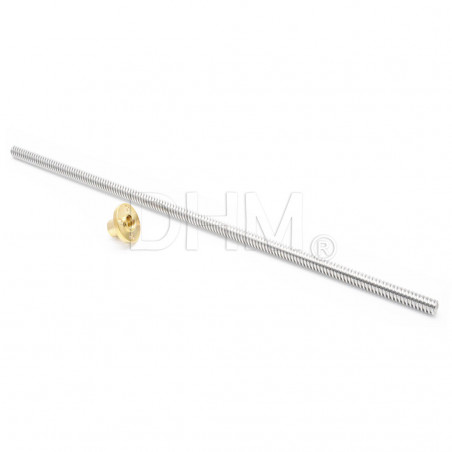

Su DHM-online trovi viti trapezie T8 in acciaio inox rettificato, con dadi in ottone e sistemi anti-backlash, in configurazioni Lead 2 mm, Lead 4 mm e Lead 8 mm, lunghezze da 150 mm a 1000 mm e oltre, tagliabili a misura.

La distinzione fondamentale: passo (Pitch) vs avanzamento (Lead)

È l'aspetto che genera più confusione nelle viti T8 e che ha l'impatto maggiore sulla configurazione del firmware.

• Passo (Pitch) – la distanza tra due creste consecutive del filetto. Per la T8, il passo standard è 2 mm.


• Avanzamento (Lead) – la distanza lineare percorsa dal dado con un singolo giro completo della vite. Dipende dal numero di principi (start) del filetto:
• Lead 2 mm (1 principio) – un giro = 2 mm di spostamento. La massima risoluzione: con NEMA 17 a microstepping 16×, produce 1600 passi/mm. Per assi Z di stampanti 3D ad alta risoluzione dove si stampano layer da 0,05–0,1 mm. Coppia richiesta al motore: minima.
• Lead 4 mm (2 principi) – un giro = 4 mm di spostamento. 800 passi/mm con microstepping 16×. Il punto di equilibrio tra risoluzione e velocità per la maggior parte delle stampanti 3D standard.
• Lead 8 mm (4 principi) – un giro = 8 mm di spostamento. 400 passi/mm con microstepping 16×. Velocità di spostamento molto più alta per assi Z rapidi. Richiede coppia motore superiore e ha tendenza all'autobloccaggio ridotta rispetto ai Lead più piccoli.

Dadi in ottone e sistemi anti-backlash

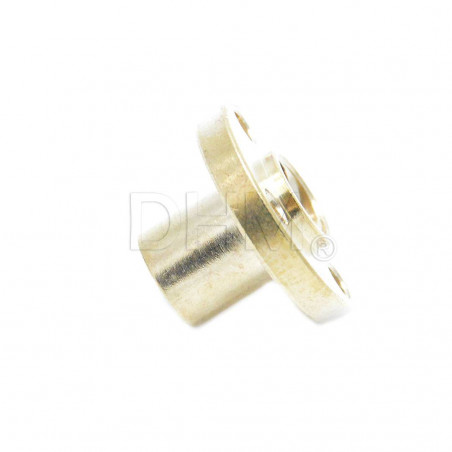

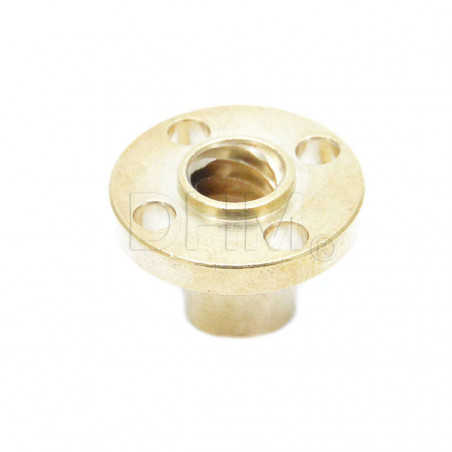

• Dado in ottone standard – il partner classico delle viti T8. L'ottone è più morbido dell'acciaio inox: si usura preferenzialmente proteggendo il filetto della vite, è autolubrificante in presenza di grasso al litio e ha coefficiente di attrito intrinsecamente basso. La scelta per la maggior parte delle stampanti 3D standard.

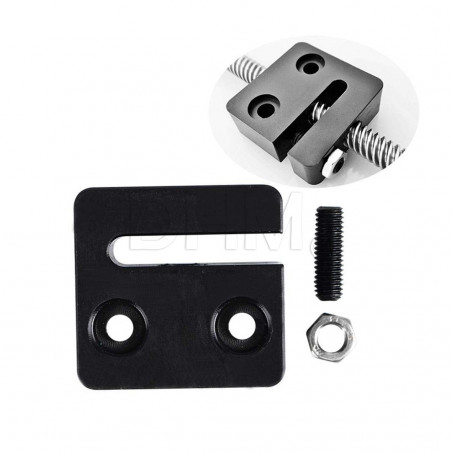

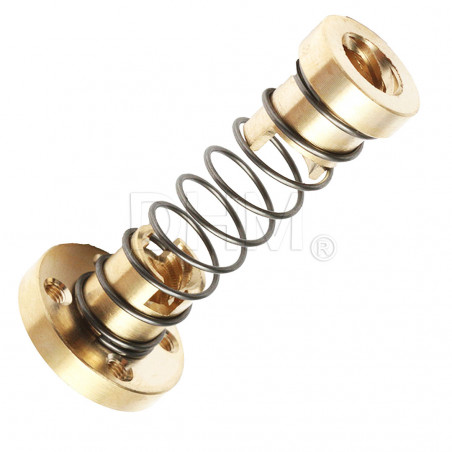

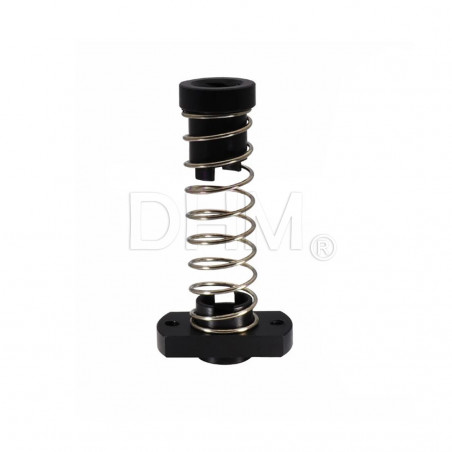

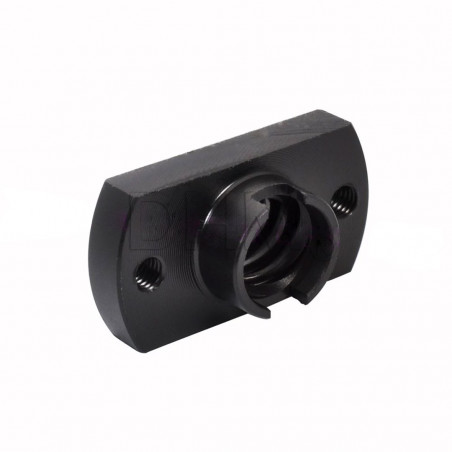

• Sistema anti-backlash a doppio dado e molla – per eliminare il gioco assiale dovuto all'usura e alla gravità. Due metà di dado sono mantenute costantemente in pressione sui fianchi del filetto da una molla di precarico. Quando il motore inverte la direzione, non c'è gap tra dado e vite: il movimento è istantaneo. Fondamentale per stampanti 3D ad alta risoluzione dove il z-wobble e il layer shifting verticale devono essere azzerati, e per qualsiasi asse soggetto a carichi variabili.

Effetto autobloccaggio: il vantaggio nascosto delle viti trapezie

A differenza delle viti a ricircolo di sfere, le viti trapezie T8 con Lead piccolo (2–4 mm) tendono all'autobloccaggio: quando il motore è spento, l'attrito nel filetto trapezoidale impedisce che il dado scenda sotto il peso del carico. Questo significa che l'asse Z di una stampante 3D non scende se il motore perde alimentazione, nessun dispositivo di arresto aggiuntivo è necessario. Con Lead 8 mm, l'autobloccaggio si riduce: verifica la specifica applicazione prima di scegliere il Lead.

Lubrificazione e manutenzione delle viti T8

La lubrificazione non è opzionale: l'accoppiamento acciaio-ottone genera calore sotto attrito. Senza lubrificante, il dado in ottone si usura rapidamente producendo polvere metallica che aumenta ulteriormente l'attrito. Grasso bianco al litio o lubrificante al PTFE applicato sul filetto ogni 50–100 ore di stampa. Pulisci prima con panno per rimuovere il lubrificante degradato e i residui metallici, poi riapplica fresco. Una vite T8 ben lubrificata è silenziosa, fluida e il dado dura anni invece di mesi.

Integrazione con motori NEMA 17, giunti e supporti DHM

Le viti T8 si accoppiano ai motori NEMA 17 tramite giunti flessibili (per assorbire il disallineamento e prevenire il z-wobble) o giunti rigidi (per massima trasmissione della coppia con allineamento perfetto). Il collegamento diretto senza giunto scarica forze radiali sui cuscinetti del motore: evitalo sempre. Per supporto ottimale dell'estremità libera della vite, usa i supporti KFL08 o KP08 con cuscinetto radiale che reggono il peso dell'asse senza stressare l'albero motore.

Qual è la differenza tra Lead 2 mm e Lead 8 mm su una vite T8?

Lead 2 mm: un giro = 2 mm di spostamento, alta risoluzione, alta coppia, autobloccaggio forte. Lead 8 mm: un giro = 8 mm, velocità elevata, risoluzione ridotta (compensabile con microstepping), autobloccaggio ridotto. Per stampanti 3D ad alta risoluzione con layer da 0,05–0,1 mm, Lead 2 mm è superiore. Per assi Z rapidi su macchine che stampano veloce, Lead 8 mm.

Come elimino il gioco della vite T8?

Sistema anti-backlash a doppio dado e molla: le due metà del dado rimangono sempre in pressione sui fianchi del filetto, eliminando il gap che si crea con l'usura e durante le inversioni di direzione.

La vite T8 richiede lubrificazione?

Sì, sempre. Grasso bianco al litio o lubrificante al PTFE, applicato ogni 50–100 ore. Senza lubrificante, il dado in ottone si degrada rapidamente.

Posso montare la vite T8 direttamente sull'albero del motore?

Con giunto sì, senza giunto no. Il giunto flessibile assorbe il disallineamento che produce z-wobble. Supporta sempre l'estremità libera della vite con un cuscinetto KFL08 o KP08.
