Giunti

Benvenuti nella categoria di DHM-online dedicata ai giunti di trasmissione, i componenti critici che permettono il collegamento meccanico tra l'albero motore e la vite di trasmissione o l'asse condotto. Un accoppiamento corretto è essenziale per trasferire la coppia torcente senza perdite e, soprattutto, per proteggere i motori da sollecitazioni meccaniche distruttive. Abbiamo selezionato i migliori prodotti per garantirti precisione e resistenza, anche per i lavori tecnologici più complessi. Dai giunti elastici per stampanti 3D ai giunti a mascella con inserto elastico per CNC industriali, ogni soluzione è scelta per garantire fluidità di movimento e durabilità.

L'importanza del giunto nella meccanica di precisione

In un sistema di automazione, l'allineamento perfetto tra due alberi è teoricamente auspicabile ma praticamente difficile da mantenere. Il giunto funge da mediatore: compensa i piccoli disallineamenti angolari, radiali e assiali che potrebbero generare vibrazioni e usura precoce dei cuscinetti del motore. Su DHM-online, selezioniamo solo componenti affidabili che durano nel tempo, assicurandoti risultati precisi per ogni tuo progetto. Un giunto di alta qualità non solo trasmette il moto, ma preserva l'integrità del tuo investimento tecnologico, assorbendo gli urti e riducendo il rumore operativo.

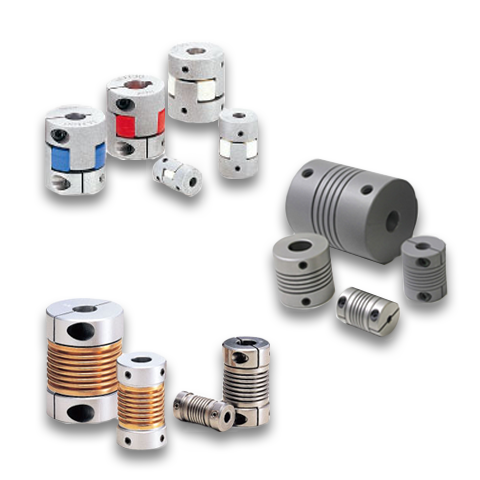

Giunti Elastici e a Spirale

Sono i giunti più comuni nelle stampanti 3D desktop e nei piccoli sistemi di posizionamento:

• Compensazione Multi-Asse: La struttura a spirale intagliata nel corpo in alluminio permette al giunto di flettersi leggermente, assorbendo i disallineamenti senza introdurre giochi significativi.
• Leggerezza: Realizzati solitamente in lega di alluminio, mantengono bassa l'inerzia rotazionale, permettendo accelerazioni rapide dei motori passo-passo.
• Fissaggio Sicuro: Dotati di grani di pressione o fissaggio a morsetto per una presa solida sugli alberi rettificati.

Giunti con Inserto Elastico

Progettati per chi necessita di maggiore rigidità torsionale e capacità di smorzamento:

• Smorzamento delle Vibrazioni: L'inserto elastico centrale (spesso in poliuretano) assorbe le vibrazioni armoniche prodotte dal motore, migliorando la finitura superficiale nelle lavorazioni CNC.
• Resistenza alla Coppia: Ideali per motori Nema 23 o Nema 34, dove la forza di torsione è elevata e un giunto a spirale potrebbe deformarsi eccessivamente.
• Design Fail-Safe: Anche in caso di rottura dell'inserto, la forma impedisce la perdita totale della trasmissione, proteggendo il sistema.

Giunti Rigidi

Utilizzati solo quando l'allineamento tra gli alberi è garantito meccanicamente in modo perfetto:

• Massima Precisione: Non essendoci parti flessibili, non c'è alcuna perdita di fase tra motore e vite. Sono l'ideale per applicazioni dove la rigidezza torsionale assoluta è il requisito primario.
• Trasmissione Diretta: Assicurano che ogni frazione di grado del motore venga trasferita all'asse, eliminando ogni possibile "effetto molla".

Sinergia Meccanica: Accoppiamento tra Motori e Viti

Il giunto rappresenta il ponte tra il mondo dell'elettronica (il motore) e quello della meccanica pesante (la vite trapezia o a ricircolo). Selezioniamo solo componenti affidabili che durano nel tempo, assicurandoti risultati precisi per ogni tuo progetto. Per questo motivo, i nostri giunti sono disponibili in una vasta gamma di diametri interni (es. 5x5mm, 5x8mm, 8x10mm) per adattarsi perfettamente agli alberi dei motori Nema e alle estremità lavorate delle nostre viti. Un accoppiamento stabile evita lo slittamento dell'albero, causa frequente di "perdita di passi" e fallimenti nei processi di automazione.

Qual è la differenza tra un fissaggio con grani e un fissaggio a morsetto?

Il fissaggio con grani di pressione agisce puntualmente sull'albero e può segnarlo; è economico ma meno adatto ad alte velocità. Il fissaggio a morsetto distribuisce la pressione uniformemente su tutta la circonferenza dell'albero, garantendo una presa molto più salda e sicura, ideale per alberi temprati e rettificati.

Perché si usa spesso il giunto 5x8mm nelle stampanti 3D?

È lo standard per collegare l'albero di un motore Nema 17 (che ha un diametro di 5mm) a una vite trapezia T8 (che ha un diametro di 8mm). È il "ponte" classico per l'asse Z della maggior parte delle macchine desktop.

Quando dovrei preferire un giunto con inserto in plastica rispetto a uno a spirale?

Se la tua macchina produce molte vibrazioni o se usi una CNC per fresare materiali duri, il giunto con inserto è preferibile perché lo spider in gomma assorbe i micro-urti che altrimenti tornerebbero indietro al motore, surriscaldandolo o danneggiandolo.

Il giunto può correggere un disallineamento forte tra motore e vite?

No, il giunto compensa piccoli errori (solitamente entro 1-2 gradi o pochi decimi di millimetro). Se il disallineamento è evidente a occhio nudo, il giunto lavorerà sotto sforzo costante, rompendosi prematuramente o causando vibrazioni eccessive. In quel caso, è necessario rivedere la struttura meccanica o i supporti motore.
