Giunti Rigidi

Giunti Rigidi per Stampanti 3D, CNC ad Alta Precisione e Automazione su DHM-online

Il giunto rigido trasforma albero motore e vite di comando in un unico elemento solidale: coppia trasmessa con fedeltà assoluta, zero gioco angolare, zero elasticità torsionale, risposta istantanea ai micro-passi del motore. È la scelta per macchine CNC che lavorano metalli con accelerazioni brusche, per stampanti 3D dove si vuole eliminare ogni minima vibrazione residua dell'asse Z, e per qualsiasi asse dove la struttura garantisce già un allineamento perfetto e il giunto flessibile introdurrebbe un'isteresi elastica inaccettabile. L'unico requisito imprescindibile del giunto rigido è la coassialità perfetta tra albero motore e vite: qualsiasi disallineamento non compensato si trasmette direttamente ai cuscinetti, causando usura accelerata o rottura dell'albero.

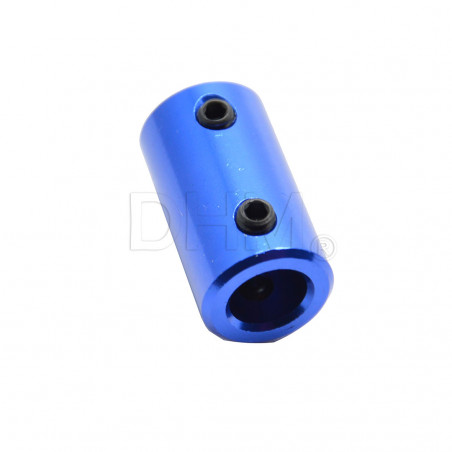

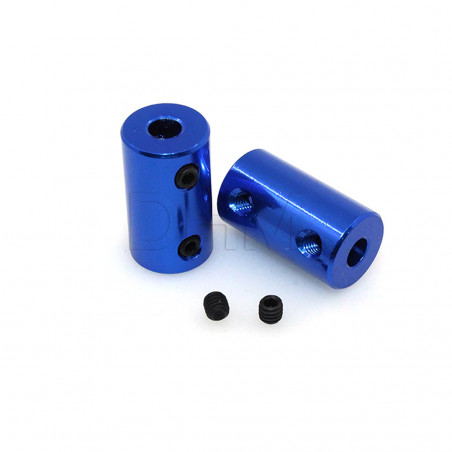

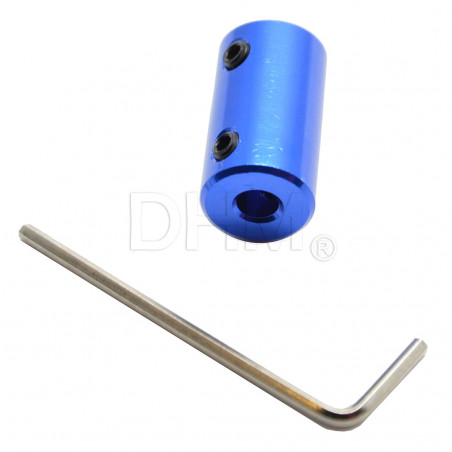

Su DHM-online trovi giunti rigidi in lega di alluminio aeronautico con sistema di fissaggio a morsetto (clamp), per tutti i diametri di albero motore NEMA 17 (5 mm) e NEMA 23 (6,35 mm), con tutti i diametri di vite T8, T10, T12 e viti a ricircolo di sfere da 8 mm.

Zero backlash torsionale: la differenza rispetto al giunto flessibile

• I giunti flessibili a elica hanno un taglio elicoidale che crea una molla torsionale: sotto accelerazione brusca, il giunto si torce leggermente prima di trasmettere la coppia. Questo micro-ritardo è solitamente trascurabile su stampanti 3D standard, ma su CNC con accelerazioni elevate e su assi Z di stampanti 3D ad alta risoluzione può introdurre una piccola imprecisione di posizionamento rilevabile nella qualità superficiale.
• Il giunto rigido elimina questo fenomeno alla radice: non ha elementi elastici. Ogni micro-passo del motore si traduce immediatamente in rotazione della vite, senza ritardo, senza recupero elastico, senza variazione di risposta tra avanzamento e inversione. Il posizionamento è identico in entrambe le direzioni di marcia: fondamentale per macchine CNC dove l'errore bidirezionale (backlash combinato di giunto ed altri componenti) determina la qualità del pezzo finito.

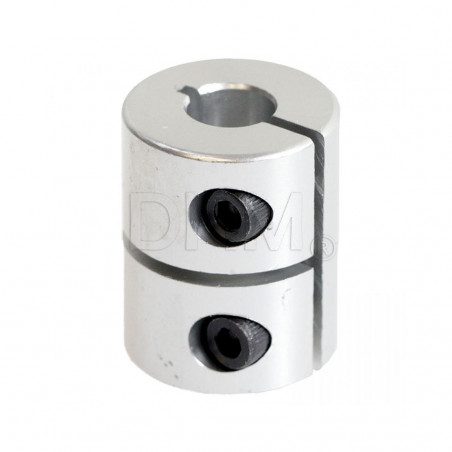

Il sistema di fissaggio a morsetto (clamp): perché è superiore ai grani

I giunti rigidi DHM usano viti che stringono uniformemente le due metà del giunto attorno agli alberi (sistema clamp), invece di singoli grani che puntano sull'albero. Il morsetto offre:

• Distribuzione uniforme della pressione su tutta la circonferenza dell'albero: superficie di contatto molto superiore ai grani, tenuta superiore anche sotto vibrazioni intense
• Concentricità elevata: le due metà del giunto si centrano automaticamente attorno all'albero durante il serraggio, riducendo le eccentricità rotazionali che causerebbero vibrazioni ad alti RPM
• Nessun segno sull'albero: i grani lasciano impronte puntiformi che nel tempo indeboliscono l'albero; il morsetto distribuisce la pressione senza creare punti di stress concentrato
• Montaggio e regolazione rapidi: si può spostare la posizione della vite rispetto al motore allentando le viti del morsetto senza danneggiare le superfici

Quando usare il giunto rigido e quando il flessibile

Usa il giunto rigido quando:

• La struttura della macchina garantisce l'allineamento perfetto tra albero motore e vite (verifica con comparatore o strumento di misura)
• Si vuole eliminare qualsiasi elasticità torsionale sull'asse Z per ottenere layer perfettamente costanti
• La macchina lavora materiali duri con accelerazioni brusche su CNC dove la precisione bidirezionale è critica
• Si usano unità BK/BF per il supporto della vite che garantiscono coassialità precisa

Usa il giunto flessibile quando:

• La vite non è perfettamente dritta o ha una leggera curvatura (quasi tutte le viti T8 standard)
• L'allineamento motore-vite non è verificato o non è garantito dalla struttura
• Si vuole eliminare il z-wobble senza lavorazioni meccaniche di allineamento
• La macchina è una stampante 3D con struttura in profilato dove la calibrazione perfetta richiede tempo e strumenti

Quando scegliere il giunto rigido invece del flessibile?

Quando l'allineamento è verificato e perfetto, e quando si vuole eliminare l'elasticità torsionale del giunto flessibile. Per CNC che lavorano metalli e per stampanti 3D ad alta risoluzione con struttura rigida in profili serie 30 o 40.

Il giunto rigido può danneggiare il motore?

Se albero e vite non sono coassiali, sì: tutto il disallineamento si trasmette come forza radiale ai cuscinetti del motore. Verifica l'allineamento prima di stringere il morsetto. Con allineamento perfetto, il giunto rigido prolunga la vita dei cuscinetti eliminando i carichi radiali dinamici che il giunto flessibile avrebbe assorbito ma anche generato con la sua elasticità.

Come si monta correttamente?

Infila il giunto sull'albero motore, inserisci la vite, assicurati che i due alberi quasi si tocchino al centro del giunto (lascia 1–2 mm di spazio per evitare sfregamento). Stringi le viti del morsetto alternandole progressivamente per assicurare pressione uniforme e mantenere la concentricità. Verifica la rotazione manuale prima di connettere il motore: deve essere liscia senza punti di resistenza.

Posso usarlo con una vite trapezoidale standard?

Sì, a condizione che la vite sia dritta e correttamente supportata alle estremità con unità BK/BF. Molti utenti passano al giunto rigido sull'asse Z per eliminare il micro-rimbalzo elastico durante i movimenti lenti di layer change, ottenendo layer più uniformi e calibrazione del piano più stabile nel tempo.
