Parti per Schede

Benvenuti nella sezione di DHM-online dedicata alle Parti per Schede. In un sistema di automazione, la stabilità di un segnale dipende dalla qualità di un connettore o dalla corretta dissipazione di un chip. Abbiamo selezionato i migliori prodotti per garantirti precisione e resistenza, anche per i lavori tecnologici più complessi. Dai connettori JST e DuPont per cablaggi ordinati, ai dissipatori di calore adesivi, fino ai ponticelli (jumper) e ai terminali a vite, troverai tutto il necessario per rifinire, riparare o personalizzare le tue schede madri, i driver e i moduli di espansione.

L'importanza dei dettagli: Affidabilità e continuità elettrica

Su DHM-online, selezioniamo solo componenti affidabili che durano nel tempo, assicurandoti risultati precisi al millimetro per ogni tuo progetto. Un connettore crimpato male o un dissipatore sottodimensionato possono essere l'origine di fastidiosi "ghost in the machine", ovvero malfunzionamenti intermittenti difficili da diagnosticare. La nostra componentistica è scelta per offrire una bassa resistenza di contatto e un'elevata resistenza termica, assicurando che la comunicazione tra la logica di controllo e gli attuatori meccanici sia sempre fluida e priva di interferenze.

Connettività e Cablaggio di Segnale

Il collegamento tra i sensori, i motori e la scheda madre richiede interfacce standardizzate e sicure:

• Connettori JST (XH, PH, VH): Lo standard per eccellenza nella stampa 3D e nella robotica. Grazie al loro sistema di ritenuta meccanica, impediscono lo scollegamento accidentale dovuto alle vibrazioni della macchina.
• Terminali DuPont e Pin Header: Versatili e fondamentali per la prototipazione rapida su Arduino o per il collegamento di ventole e finecorsa.
• Morsettiere a Vite: Per i collegamenti di potenza (alimentazione e letti riscaldati), dove è necessario un contatto solido capace di gestire correnti elevate senza surriscaldarsi.

Gestione Termica e Dissipatori

I semiconduttori moderni operano a frequenze elevate e generano calore concentrato in pochi millimetri quadrati:

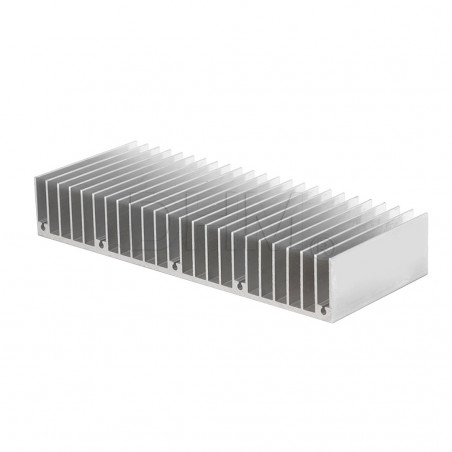

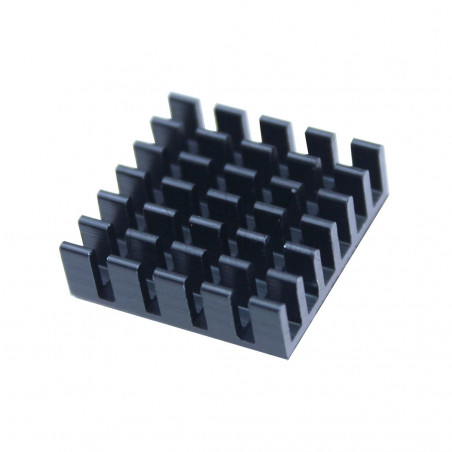

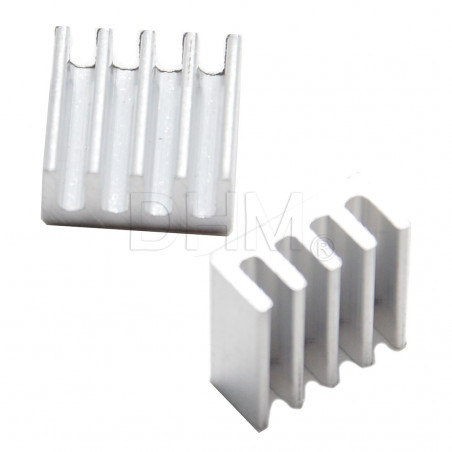

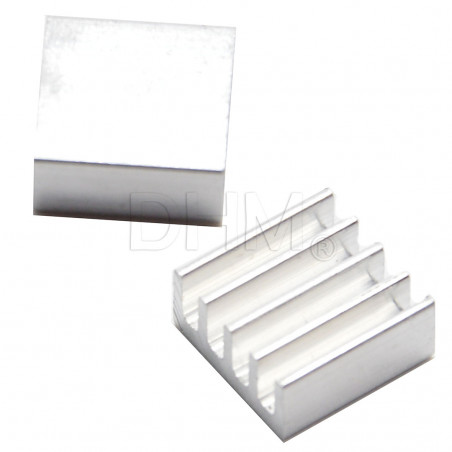

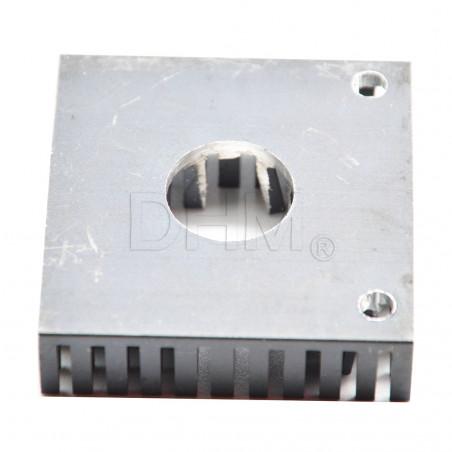

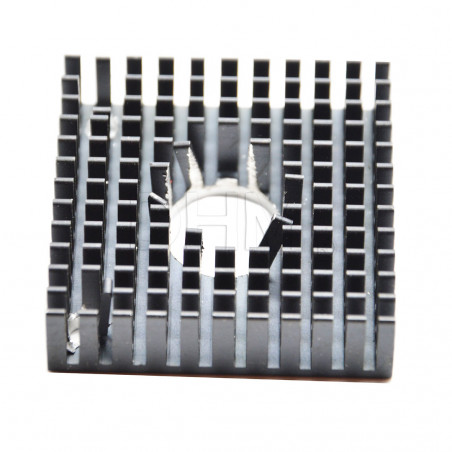

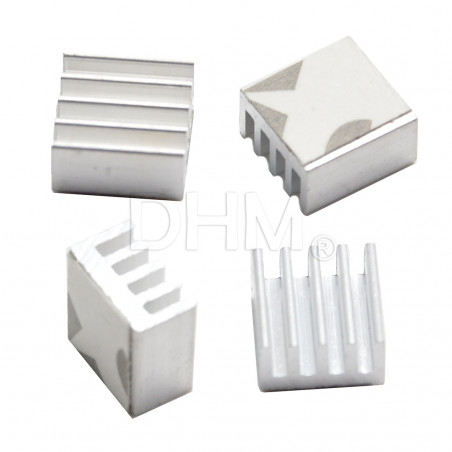

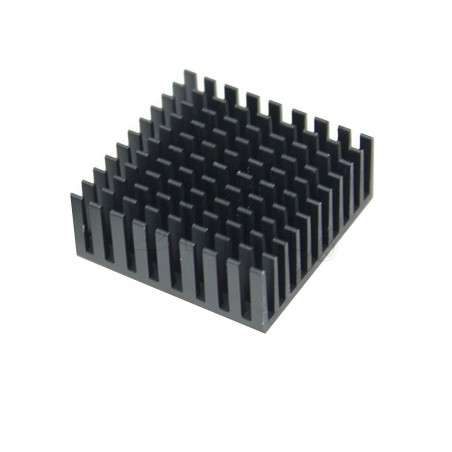

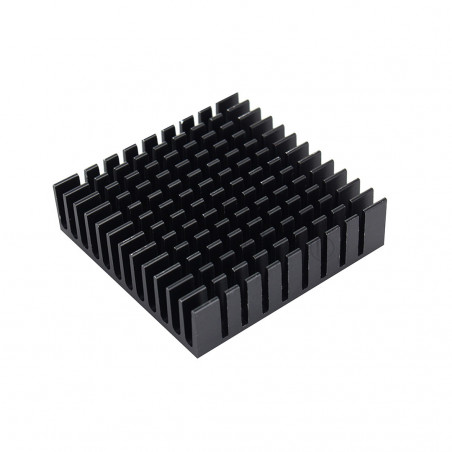

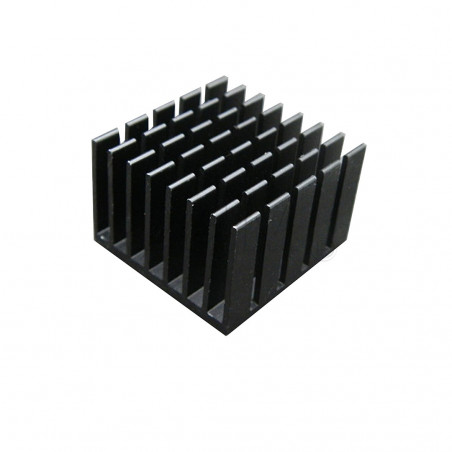

• Dissipatori in Alluminio: Disponibili in vari formati pre-tagliati, ideali per essere applicati sui driver dei motori passo-passo o sui regolatori di tensione.

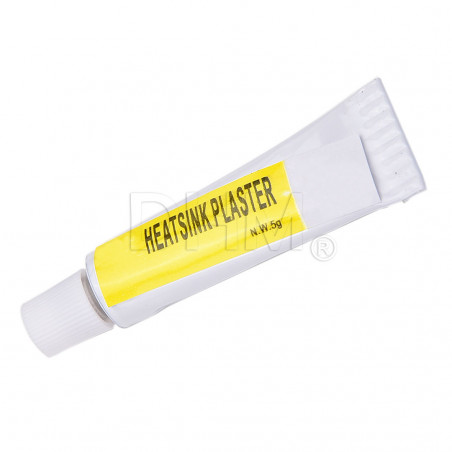

• Adesivi Termoconduttivi: Forniamo soluzioni per il fissaggio dei dissipatori che garantiscono un trasferimento di calore ottimale, evitando che il componente si stacchi a causa delle alte temperature.
• Pad Termici: Per livellare le superfici e colmare i gap tra i chip e i case metallici, ottimizzando il raffreddamento passivo.

Accessori di Montaggio e Isolamento

Distanziali (Standoff): In nylon o ottone, essenziali per montare le schede elettroniche all'interno dei case o sui profili in alluminio, garantendo l'isolamento elettrico dal telaio metallico.

• Jumper e Micro-Switch: Per la configurazione hardware dei micropassi dei driver o per il settaggio degli indirizzi I2C sui moduli di espansione.

Cablaggio Ordinato e Integrazione Strutturale

Le parti per schede di DHM-online sono progettate per lavorare in simbiosi con le nostre schede di controllo e i contenitori per strumentazione. Selezioniamo solo componenti affidabili che durano nel tempo, assicurandoti risultati precisi per ogni tuo progetto. Un buon cablaggio, realizzato con i connettori corretti e protetto da calze raccoglicavo fissate ai profili in alluminio, non è solo una questione estetica: riduce i disturbi elettromagnetici (EMI) e facilita enormemente le operazioni di manutenzione. L'utilizzo di distanziali di qualità previene inoltre flessioni indesiderate della PCB durante l'inserimento dei connettori, salvaguardando le piste di rame e le saldature SMD più delicate.

Come scelgo la misura corretta del connettore JST?

Il parametro principale è il "pitch", ovvero la distanza tra il centro di due pin adiacenti. Il formato JST-XH (comunissimo nelle stampanti 3D) ha un pitch di 2.50mm, mentre il JST-PH è più piccolo, con un pitch di 2.0mm. Verifica sempre questo valore sulla scheda tecnica della tua motherboard prima dell'acquisto.

I dissipatori adesivi sono sicuri per i driver dei motori?

Sì, a patto di pulire accuratamente la superficie del chip con alcool isopropilico prima dell'applicazione. Un dissipatore ben installato può ridurre la temperatura operativa del driver di 15-20°C, prevenendo il blocco termico durante stampe o lavorazioni prolungate.

Posso usare distanziali in metallo per fissare la scheda al telaio?

È possibile, ma bisogna prestare estrema attenzione che il distanziale non tocchi piste o componenti vicini ai fori di montaggio. I distanziali in nylon sono generalmente preferiti per la loro natura isolante, che elimina ogni rischio di cortocircuito con il telaio della macchina.

Cosa succede se uso un jumper di scarsa qualità?

Un jumper che non stringe correttamente i pin può creare una connessione instabile. In un driver stepper, questo potrebbe causare il reset dei micropassi o la perdita di coppia del motore durante il movimento, portando a errori di lavorazione casuali e difficili da individuare.
