Viti Trapezie T12

Viti Trapezie T12 per Stampanti 3D Industriali, CNC e Sistemi di Automazione su DHM-online

Le viti trapezie T12 – diametro nominale 12 mm – sono il riferimento per chi progetta assi lineari con corse superiori a 600–800 mm, carichi significativi sull'asse o requisiti di stabilità che i diametri inferiori non possono garantire. La sezione maggiorata sposta il limite di whipping molto oltre il metro di corsa, la superficie del filetto più ampia distribuisce la pressione sul dado su un'area superiore riducendo l'usura, e la massa della vite contribuisce a smorzare le armoniche generate dal motore stepper producendo superfici lavorate più lisce. Per assi Z di stampanti 3D industriali, pantografi CNC di media taglia, attuatori per domotica e banchi di prova, la vite T12 è la soluzione strutturalmente corretta.

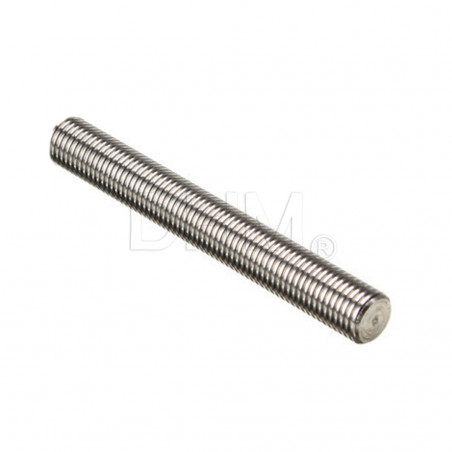

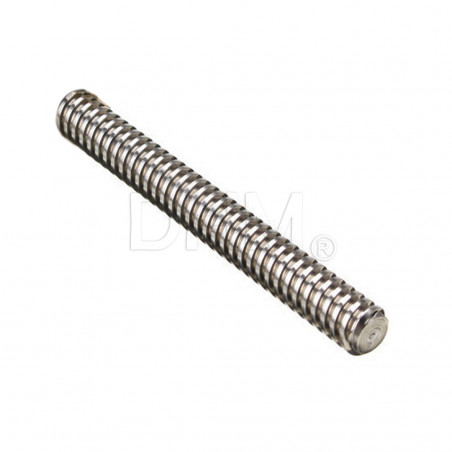

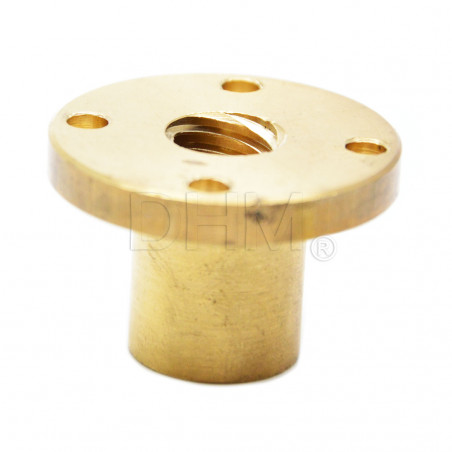

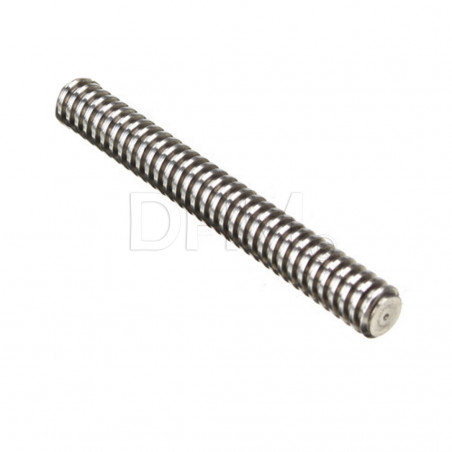

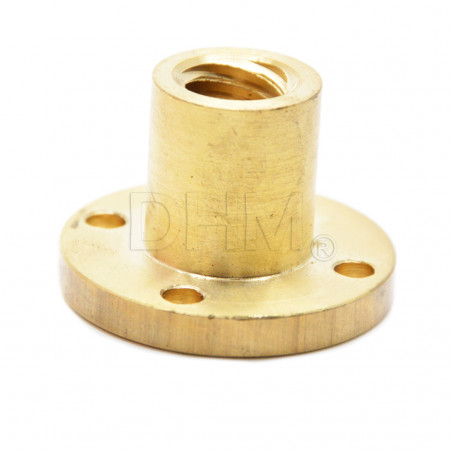

Su DHM-online trovi viti trapezie T12 in acciaio inox rettificato, con dadi in ottone ad alta densità e dadi a flangia, lunghezze da 300 mm a 1500 mm, compatibili con motori NEMA 23 e NEMA 34 tramite giunti flessibili e rigidi per alberi da 12 mm, e con supporti KFL12 e KP12.

Dimensionamento corretto del motore per la T12

Con diametro 12 mm e carichi elevati, il motore NEMA 17 rischia di non avere coppia sufficiente specialmente durante l'avvio da fermo sotto carico. La scelta corretta è il motore NEMA 23 per applicazioni standard, o NEMA 34 per carichi pesanti e corse lunghe ad alta velocità. Il motore NEMA 23 con driver TMC2209 o equivalente gestisce perfettamente la T12 su assi Z di stampanti 3D industriali e piccole CNC.

Passi disponibili e configurazione firmware

Le viti T12 sono disponibili in passo 2 mm (Lead 2 mm) e passo 3 mm (Lead 3 mm) come configurazioni più comuni. Prima di configurare il valore steps/mm nel firmware (Marlin, Klipper, RepRapFirmware), verifica il Lead esatto della vite ricevuta: su DHM i valori sono indicati nella scheda prodotto. Formula: steps/mm = (passi motore × microstepping) / Lead.

Lubrificazione e manutenzione della T12

Data la maggiore superficie di contatto rispetto a T8 e T10, la lubrificazione è ancora più critica. Grasso bianco al litio ad alte prestazioni o lubrificante al PTFE, applicato in quantità sufficiente da raggiungere i fianchi del filetto su tutta la circonferenza. Pulisci il filetto con panno e alcol isopropilico ogni 100–200 ore di lavoro, rimuovi i residui metallici dell'ottone usurato, poi riapplica grasso fresco. Una T12 mal lubrificata su carichi pesanti si usura molto più rapidamente di una T8 nelle stesse condizioni.

Quando passare dalla T10 alla T12?

Quando ci sono vibrazioni eccessive sull'asse lungo durante la rotazione, quando il carico causa flessione visibile della T10, o quando la corsa supera i 600–800 mm. La T12 offre rigidità strutturale notevolmente superiore su queste lunghezze.

Posso usare la T12 per un asse orizzontale molto lungo?

Sì, ma supporta la vite ad entrambe le estremità con cuscinetti flangiati per evitare la flessione catenaria (il peso proprio della vite che causa una leggera curvatura al centro su lunghezze elevate).

Qual è il passo tipico della T12?

2 mm o 3 mm di Lead. Verifica sempre il valore esatto sulla scheda prodotto per configurare correttamente il firmware.
