Duet 3 Tool Distribution Board v0.5 - espansione per Duet 3 tramite bus CAN-FD

Questa scheda consente di collegare contemporaneamente fino a 4 schede Toolboard 1LC Duet 3 alla scheda madre Duet 3, semplificando notevolmente il bus CAN-FD e il cablaggio di alimentazione.
In sintesi:
Morsettiera a vite a 2 vie per alimentazione.
Quattro connettori JST VH a 2 vie per l'alimentazione delle Toolboard, per ogni canale è presente un fusibile dedicato da 5A
Due connettori RJ11 per ingresso / uscita bus CAN per il collegamento alla scheda principale Duet 3 e alle schede di espansione.
Quattro connettori JST ZH a 4 pin per collegare il bus CAN a quattro Toolboard.

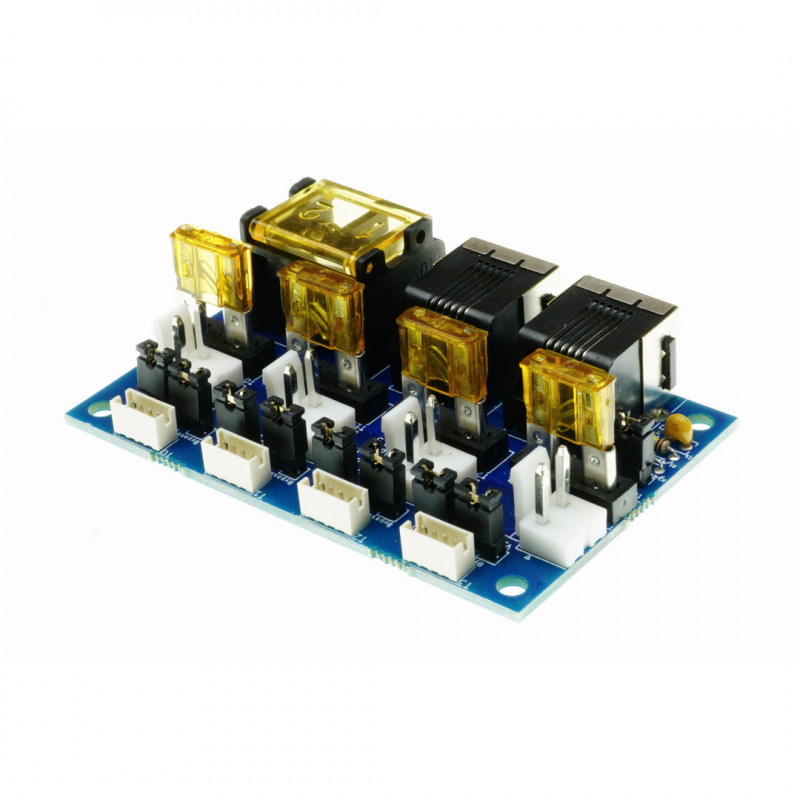

Quattro coppie di connettori a 2 pin per il montaggio con ponticelli per bypassare i connettori CAN della toolboard non utilizzati (6 ponticelli mostrati nella figura).
Terminale CAN bus Terminale a 2 pin, per il montaggio con un ponticello se non viene utilizzata la porta CAN_OUT RJ11 (mostrato in figura)

La scheda Tool Distribution board viene fornita con un pacchetto di connettori contenente quanto segue:
- 4 code a 4 vie JST ZH da 150 mm con connettore montato (da CAN a schede strumenti)
- 4 cover e connettori JST VH a 2 vie (da alimentazione a schede strumenti)
- 2 connettori a forcella (alimentazione)
- 9 jumper a 2 pin adatti ai ponti a 2 pin per il bypass CAN e all'intestazione a 2 pin con terminazione CAN bus.
- 4 rondelle in nylon M3 per fori di montaggio
Viene inoltre fornito un cavo RJ11 da 500 mm per il collegamento della porta CAN_IN alla scheda principale, alla scheda di espansione Expansion Board o ad altra scheda Tool Distribution board.

Qui maggiori dettagli: https://duet3d.dozuki.com/Wiki/Tool_Distribution_Board
