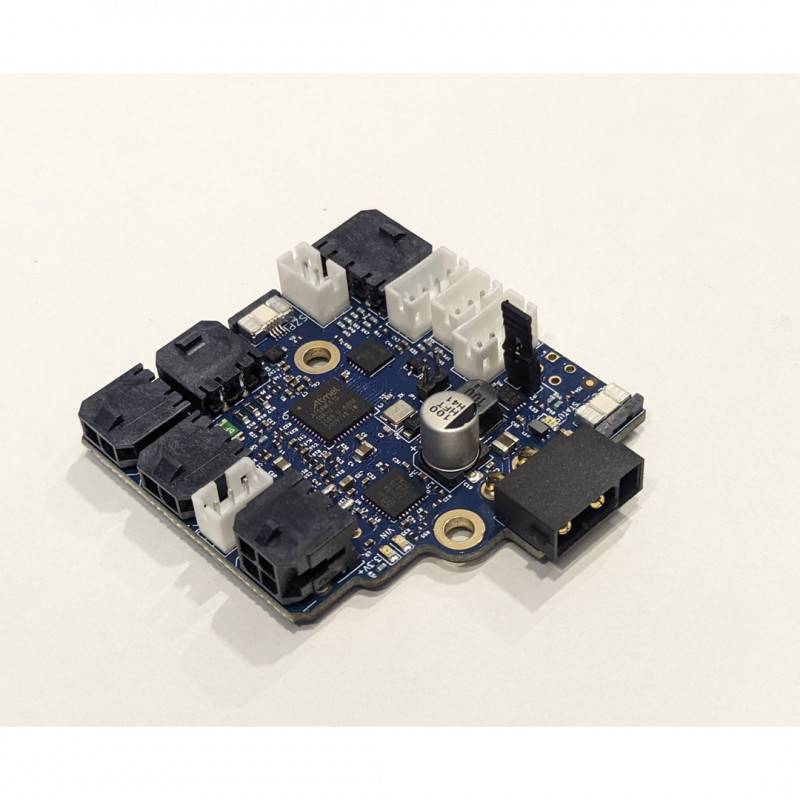

Duet 3 Roto Toolboard - espansione CAN-FD per estrusore E3D Revo Roto

La confezione contiene: 1 x Duet 3 Roto Toolboard

Specifiche tecniche per la versione V1.0

• Processore: ATSAME51G19A
• Processore dotato di: 32 bit e 120 MHz ARM Cortex M4F
• Rete/comunicazioni Interconnessione: CAN-FD al bus CAN-FD Duet 3
• Driver stepper a bordo: 1 x TMC2240
• Caratteristiche del driver stepper: Corrente di picco fino a 1A, interpolazione dei micropassi da qualsiasi impostazione a x256, rilevamento dello stallo (si noti che ulteriori test termici possono consentire una corrente di estrusione più elevata per estrusori diversi dal Revo Roto, che non dovrebbe superare i 600mA di corrente)
• Uscite ad alta corrente: 1 x 3,4A, solo tensione VIN (80W a 24V)
• Ingressi termistore/PT1000: 3 ingressi, 2 ottimizzati per termistori 100K e sensori PT1000, 1 utilizzato per la temperatura della bobina SZP
• Uscite a media corrente: 1 x 4 pin (tensione VIN - progettata per il raffreddamento di parti con ventole a 2, 3 o 4 pin) e 1 x 3 pin (5V compatibile con la ventola di raffreddamento del dissipatore Roto con ventole a 2 o 3 pin). Entrambe le uscite sono controllate da PWM con ingresso tachimetrico.
• Ingressi/uscite: 3 connettori I/O a bordo per endstop, interruttori, monitor filamento, sonda Z. 1 connettore per un interruttore o un sensore ottico di prossimità.
• Accelerometro: Accelerometro LIS2DW integrato
• Sensore induttivo: Sensore induttivo integrato LDC1612 per la scansione della sonda Z
• Monitoraggio dell'alimentazione: Segnalazione della tensione VIN

Per le specifiche tecniche vi invitiamo a visitare la wiki dedicata ai prodotti Duet: https://docs.duet3d.com/en/Duet3D_hardware/Duet_3_family/Duet_3_Roto_Toolboard - https://docs.duet3d.com/ Qui potrete trovare dettagli tecnici ed esempi di installazione. Per condividere pareri e domande, anche tecniche, potete consultare il forum dedicato: https://forum.duet3d.com/

L'oggetto che riceverete può differire per alcune caratteristiche da quello rappresentato in foto, a seconda del lotto di produzione. Nonostante ciò, la funzionalità è mantenuta.
