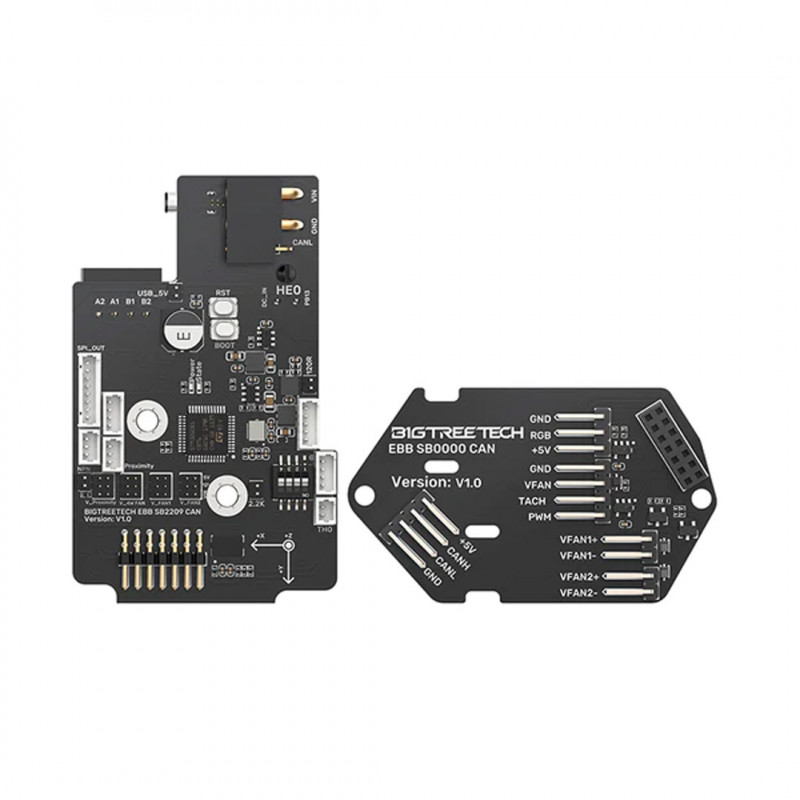

BIGTREETECH EBB SB2209 CAN V1.0 per Voron StealthBurner

EBB SB2209 CAN è una scheda breakout per estrusori progettata dal team BIQU Technology Co., Ltd. per Voron StealthBurner. Permette di comunicare tramite porta USB o CAN, semplificando notevolmente il cablaggio.

Quali sono le differenze tra SB2209 CAN e SB2240 CAN?

• I driver integrati: la scheda SB2209 CAN ha un driver TMC2209 integrato, mentre la SB2240 ha un driver TMC2240 integrato
• Modalità di funzionamento del driver: il TMC2209 funziona in modalità UART, mentre il TMC2240 è l'ultimo chip driver TMC ultrasilenzioso che funziona in modalità SPI.

Caratteristiche della scheda SB2209 CAN:
Comunicazione CAN bus: cavo incluso di 3 mtetri che supporta fino a 10° di picco di corrente
Utilizzabile con Klipper
ADXL345 integrato: permette di utilizzare la funziona input shaping per una stampa perfetta
MCU: STM32G0B1CBT6 a 32bit 64Mhz
Driver TMC2209 integrato
Ideale per una rapida installazione nel gruppo estrusore StealthBurner per stampanti 3D VORON
Permette il supporto di PT100 o PT1000 grazie a MAX31865
Sensore di temperatura integrato
Supporta il collegamento a MicroProbe, BLtouch, sensori di prossimità come PL08N per il livellamento del piano di stampa
Presenza di una porta SPI-Out per la connessione di accessori esterni
Connettore 5569-2 per cartuccia riscaldata che supporta fino a 5A
Presenta 3 porte per il collegamento di ventole a 5V, 12V o 24V: 2 uscite a 2 pin e 1 uscita a 4 pin
Permette inoltre l’installazione di uno schermo secondario sullo StealthBurner grazie al collegamento CAN bus a 4 pin

Le istruzioni per l'installazione sono nel github ufficiale di Bigtreetech:
https://github.com/bigtreetech/EBB/tree/master/EBB%20SB2240_2209%20CAN

La confezione contiene:
1 x BIGTREETECH EBB SB2209 CAN V1.0 per Voron StealthBurner
1 x BIGTREETECH EBB SB0000 CAN
1 x Cavo CAN bus 3 metri
1 x Dissipatore
1 x Set terminali a crimpare
1 x Set Jumper cap
2 x Fascette
1 x Set viti di fissaggio
