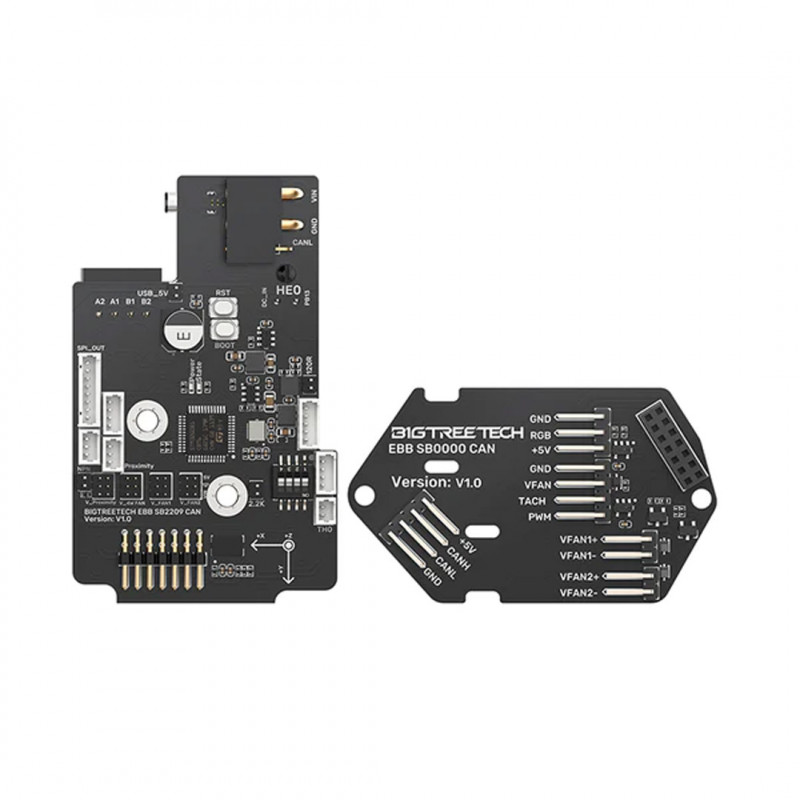

BIGTREETECH EBB SB2209 CAN V1.0 para Voron StealthBurner

EBB SB2209 CAN es una tarjeta breakout de extrusora diseñada por BIQU Technology Co., Ltd. para Voron StealthBurner. Permite la comunicación a través del puerto USB o CAN, lo que simplifica enormemente el cableado.

¿Cuáles son las diferencias entre SB2209 CAN y SB2240 CAN?

• El driver integrado: la tarjeta CAN SB2209 tiene un driver TMC2209 integrado, mientras que la SB2240 tiene un driver TMC2240 integrado.
• Modos de funcionamiento del driver: el TMC2209 funciona en modo UART, mientras que el TMC2240 es el último chip TMC ultra silencioso driver que funciona en modo SPI.

Características de la placa CAN SB2209:
Comunicación por bus CAN: cable de 3 m incluido que soporta hasta 10° de corriente de pico
Puede utilizarse con Klipper
ADXL345 integrado: permite utilizar la función input shaping para una impresión perfecta
MCU: STM32G0B1CBT6 32bit 64Mhz
Driver TMC2209 integrado
Ideal para una instalación rápida en el conjunto extrusor StealthBurner para impresoras 3D VORON
Permite la compatibilidad de PT100 o PT1000 con MAX31865
Sensor de temperatura integrado
Admite la conexión a MicroProbe, BLtouch, sensores de proximidad como PL08N para la nivelación de la mesa
Puerto SPI-Out para conectar accesorios externos
Conector 5569-2 para cartucho calefactado que soporta hasta 5A
Presenta 3 puertos para conectar ventiladores de 5 V, 12 V o 24 V: 2 salidas de 2 patillas y 1 salida de 4 patillas
También permite la instalación de una pantalla secundaria en el StealthBurner gracias a la conexión CAN bus de 4 pines

Las instrucciones de instalación se encuentran en la página oficial de Bigtreetech github:
https://github.com/bigtreetech/EBB/tree/master/EBB%20SB2240_2209%20CAN

El paquete contiene:
1 x BIGTREETECH EBB SB2209 CAN V1.0 para Voron StealthBurner
1 x BIGTREETECH EBB SB0000 CAN
1 cable de bus CAN de 3 metros
1 x Disipador térmico
1 x Juego de terminales de crimpar
1 x Juego de tapones
2 x Bridas para cables
1 x Juego de tornillos de fijación
