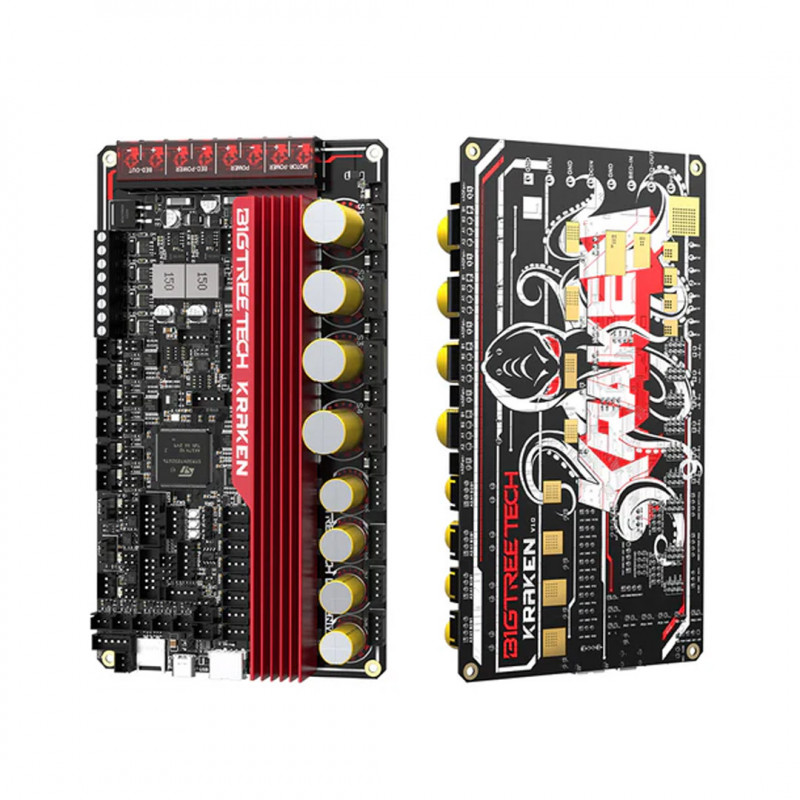

Kraken La placa BIGTREETECH V1.0 es una placa base avanzada de 32 bits diseñada para impresoras 3D a gran escala. Desarrollada por Shenzhen Biqu Technology Co., Ltd., esta potente placa está optimizada para el control de motores paso a paso de alto voltaje y alta corriente, lo que simplifica las conexiones complejas y garantiza un rendimiento eficiente. Kraken Con un diseño elegante que incluye disipadores de calor integrados y serigrafía de identificación, combina funcionalidad y estética.
Características principales:
Driver Control de motor sin esfuerzo:8*TMC2160 integrados soportan 24V-60V, asegurando un funcionamiento suave sin necesidad de instalaciones adicionales.
Soporte de doble cabezal de impresión: impulsado por el chip H723, permite la funcionalidad simultánea de doble cabezal de impresión para aumentar la productividad.
Raspberry PiConectividad versátil: Incluye interfaces para la integración de SBC, como BTT PI y , ofreciendo opciones de control flexibles.
Gestión precisa de la temperatura: admite dos MAX31865 y PT100/PT1000 para un control preciso de la temperatura.
Capacidad de interfaz ampliada: Interfaces CAN duales para configuraciones de impresión 3D versátiles.
Protección mejorada: Equipada con un circuito de fusible electrónico para una sólida protección de la placa base.
Soporte de Firmware: Compatible con Klipper, Marlin, RRF (RepRapFirmware)
Interfaces Introducción
Kraken Alimentación USB: Cuando el es alimentado, la luz indicadora de alimentación se vuelve roja, señalando una alimentación normal. VUSB es el pin de selección de alimentación, que sólo necesita conectarse con un jumper cuando se alimenta la placa vía USB.
Driver Driver Motores paso a paso: TMC2160 integrado en modo SPI. No es necesario ningún puente para seleccionar el modo; utilice directamente el modo SPI. Cuando se utiliza el homing sin sensor, inserte el puente; en caso contrario, déjelo sin conectar. Conexión DIAG como sigue:
Selección del voltaje del ventilador PWM: Ajuste el voltaje de salida a 5V, 12V o 24V mediante el puente. La corriente de salida de la interfaz del ventilador es de 1A. Asegúrese de confirmar el voltaje soportado por el ventilador antes de seleccionarlo para evitar daños, de los que nuestra empresa no se hace responsable.
Conexiones posibles
MicroProbe V2.0
Apagado automático (Relé V1.2)
Pantalla EXP1+EXP2 y MINI12864 V2.0
RGB
Servo
Cableado I2C (Sensor de Temperatura y Humedad)
Ventilador de 2 pines
Interruptor de proximidad
Ventilador PWM de 4 pines y conexión de refrigeración por agua
Raspberry Pi
Kraken Impresoras ideales para instalar la placa V1.0 de Bigreetech:
Voron2.4
Voron Trident
Vzbot
HevORT
RatRig V-CORE 3
Contenido del paquete: 1 x BIGTREETECHKraken V1.0 Motherboard para impresoras 3D de 8 ejes
DriverVoltaje de : 24-60V, soporta hasta 8A de corriente
Voron Compatibilidad: Soporta varios tipos de impresoras, incluyendo y Vzbot
Firmware: Compatible con Klipper, Marlin y RRF
Dimensiones: 200 x 113mm, con dimensiones de montaje de 193 x 106mm
githubPuede encontrar más información aquí:https:// .com/bigtreetech/BIGTREETECH-Kraken
Si desea más información, póngase en contacto con nosotros.
El artículo que reciba puede diferir en algunas características del que aparece en la foto, dependiendo del lote de producción. A pesar de ello, se mantiene la funcionalidad.
