EBB SB2240 CAN es una tarjeta breakout de extrusora diseñada por BIQU Technology Co., Ltd. para Voron StealthBurner. Permite la comunicación a través del puerto USB o CAN, lo que simplifica enormemente el cableado.
¿Cuáles son las diferencias entre SB2209 CAN y SB2240 CAN?
El driver integrado: la tarjeta CAN SB2209 tiene un driver TMC2209 integrado, mientras que la SB2240 tiene un driver TMC2240 integrado.
Modos de funcionamiento de driver: el TMC2209 funciona en modo UART, mientras que el TMC2240 es el último chip TMC ultra silencioso de driver que funciona en modo SPI.
Características de la tarjeta CAN SB2240:
Comunicación por bus CAN: cable de 3 metros incluido que soporta hasta 10° de corriente de pico
Puede utilizarse con Klipper
ADXL345 integrado: permite utilizar la función input shaping para una impresión perfecta
MCU: STM32G0B1CBT6 32bit 64Mhz
Driver TMC2240 integrado
Ideal para una instalación rápida en el conjunto extrusor StealthBurner para impresoras 3D VORON
Permite la compatibilidad con PT100 o PT1000 gracias al MAX31865
Sensor de temperatura integrado
Admite la conexión a MicroProbe, BLtouch, sensores de proximidad como PL08N para la nivelación de la mesa
Puerto SPI-Out para conectar accesorios externos
Conector 5569-2 para cartucho calefactado que soporta hasta 5A
Presenta 3 puertos para conectar ventiladores de 5 V, 12 V o 24 V: 2 salidas de 2 patillas y 1 salida de 4 patillas
También permite la instalación de una pantalla secundaria en el StealthBurner gracias a la conexión CAN bus de 4 pines
El paquete contiene:

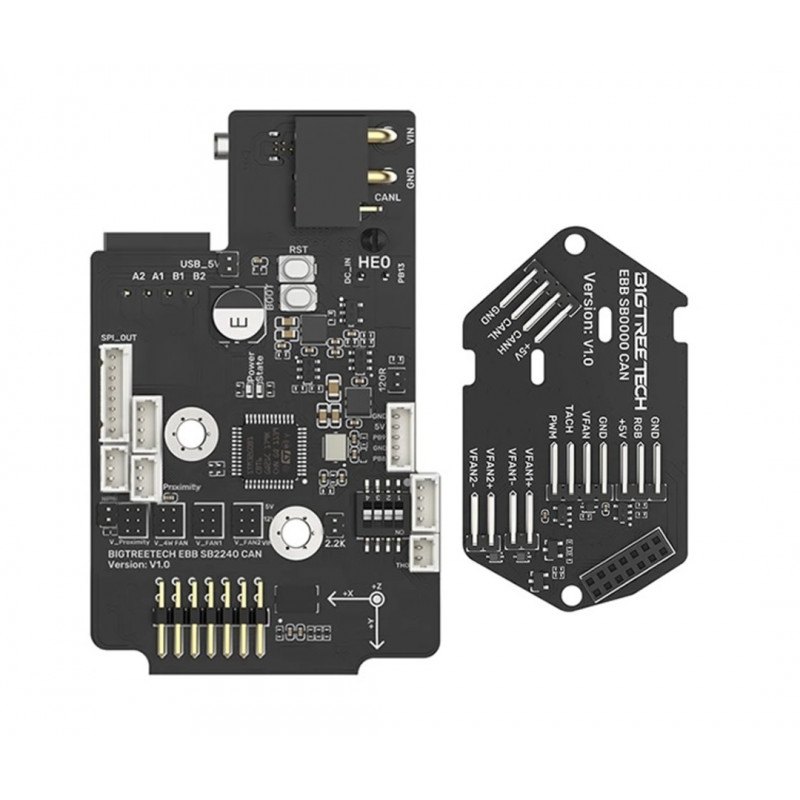

1 x BIGTREETECH EBB SB2240 CAN V1.0 para Voron StealthBurner
1 x BIGTREETECH EBB SB0000 CAN
1 cable de bus CAN de 3 metros
1 x Disipador térmico
1 x Juego de terminales de crimpar
1 x Juego de tapones
2 x Bridas para cables
1 x Juego de tornillos de fijación
Hardware
MCU: ARM Cortex-M0+ STM32G0B1CBT6 64MHz con bus FDCAN
Stepper Driver Versión TMC2240: TMC2240 integrado en modo SPI
Acelerómetro integrado: ADXL345
IC de temperatura integrado: Max31865 Selección de 2 / 4 líneas PT100 / PT1000 mediante interruptor DIP
Entrada de corriente: DC12V-DC24V 9A
Corriente lógica: 3,3 V CC
Interfaz hotend: Hotend (E0), corriente de salida máxima: 5A
Interfaces de ventilador: 2 x ventiladores CNC (FAN1, FAN2) - 1 x ventilador de 4 hilos (4W_FAN)
Corriente de salida máxima de la interfaz del ventilador: 1A, valor de pico 1,5A
Interfaces de expansión: EndStop, Bltouch, sensor de proximidad (NPN y PNP), RGB, PT100/PT1000, USB, CAN, SPI
Interfaz de sensor de temperatura opcional: 1 canal 100K NTC o PT1000 (TH0), 1 canal PT100/PT1000 (Max31865)
Interfaz de comunicación USB: USB-Type-C
Corriente de salida máxima de 5 V CC: 1 A
Firmware
Actualmente sólo es compatible con Klipper.
Más especificaciones en la galería de imágenes. Si desea más información, póngase en contacto con nosotros. El artículo que reciba puede diferir en algunas características del que aparece en la foto, dependiendo del lote de producción. No obstante, se mantiene la funcionalidad.
