EBB SB2240 CAN è una scheda breakout per estrusori progettata dal team BIQU Technology Co., Ltd. per Voron StealthBurner. Permette di comunicare tramite porta USB o CAN, semplificando notevolmente il cablaggio.
Quali sono le differenze tra SB2209 CAN e SB2240 CAN?
I driver integrati: la scheda SB2209 CAN ha un driver TMC2209 integrato, mentre la SB2240 ha un driver TMC2240 integrato
Modalità di funzionamento del driver: il TMC2209 funziona in modalità UART, mentre il TMC2240 è l'ultimo chip driver TMC ultrasilenzioso che funziona in modalità SPI.
Caratteristiche della scheda SB2240 CAN:
Comunicazione CAN bus: cavo incluso di 3 mtetri che supporta fino a 10° di picco di corrente
Utilizzabile con Klipper
ADXL345 integrato: permette di utilizzare la funziona input shaping per una stampa perfetta
MCU: STM32G0B1CBT6 a 32bit 64Mhz
Driver TMC2240 integrato
Ideale per una rapida installazione nel gruppo estrusore StealthBurner per stampanti 3D VORON
Permette il supporto di PT100 o PT1000 grazie a MAX31865
Sensore di temperatura integrato
Supporta il collegamento a MicroProbe, BLtouch, sensori di prossimità come PL08N per il livellamento del piano di stampa
Presenza di una porta SPI-Out per la connessione di accessori esterni
Connettore 5569-2 per cartuccia riscaldata che supporta fino a 5A
Presenta 3 porte per il collegamento di ventole a 5V, 12V o 24V: 2 uscite a 2 pin e 1 uscita a 4 pin
Permette inoltre l’installazione di uno schermo secondario sullo StealthBurner grazie al collegamento CAN bus a 4 pin
La confezione contiene:

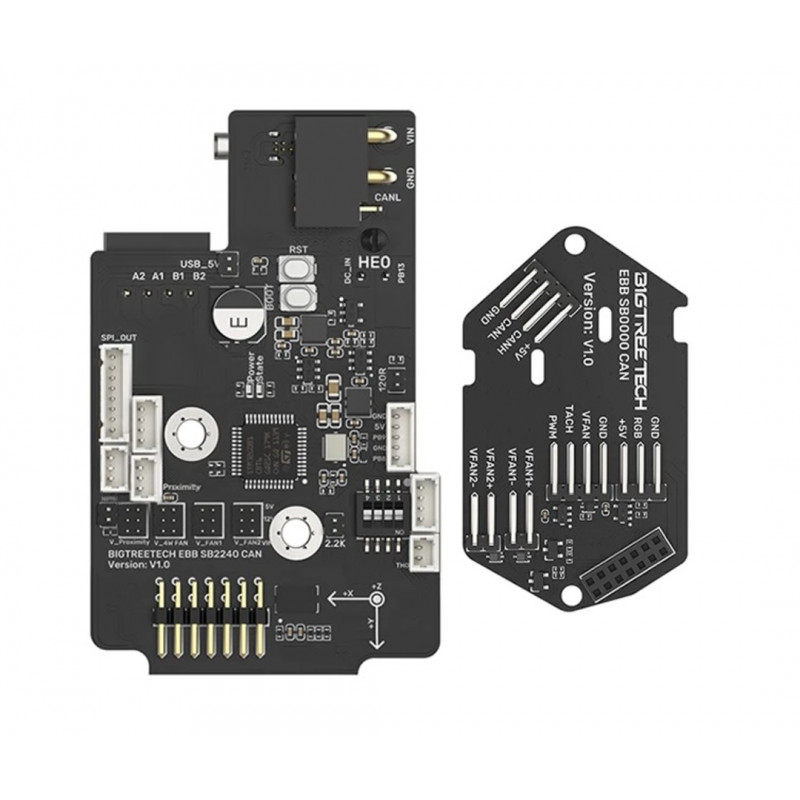

1 x BIGTREETECH EBB SB2240 CAN V1.0 per Voron StealthBurner
1 x BIGTREETECH EBB SB0000 CAN
1 x Cavo CAN bus 3 metri
1 x Dissipatore
1 x Set terminali a crimpare
1 x Set Jumper cap
2 x Fascette
1 x Set viti di fissaggio
Hardware
MCU: ARM Cortex-M0+ STM32G0B1CBT6 64MHz con FDCAN bus
Stepper Driver: TMC2240 Version: Onboard TMC2240 in SPI mode
Accelerometro integrato: ADXL345
IC di temperature integrato: Max31865 Select 2 / 4 lines PT100 / PT1000 by DIP switch
Corrente Input: DC12V-DC24V 9A
Corrente Logica: DC 3.3V
Interfaccia hotend: Hotend (E0), maximum output current: 5A
Interfacce ventole: 2 x ventole CNC (FAN1, FAN2) - 1 x ventola 4-cavi(4W_FAN)
Corrente di uscita massima dell'interfaccia della ventola: 1A, valore di picco 1,5A
Interfacce di espansione: EndStop, Bltouch, sensore di prossimità (NPN e PNP), RGB, PT100/PT1000, USB, CAN, SPI
Interfaccia sensore di temperatura opzionale: 1 canale 100K NTC o PT1000 (TH0), 1 canale PT100/PT1000 (Max31865)
Interfaccia di comunicazione USB: USB-Tipo-C
Corrente di uscita massima di 5V CC: 1A
Firmware
Al momento supporta solo Klipper.
Ulteriori specifiche all'interno della galleria immagini. Per altre informazioni contattateci. L'oggetto che riceverete può differire per alcune caratteristiche da quello rappresentato in foto, a seconda del lotto di produzione. Nonostante ciò, la funzionalità è mantenuta.
