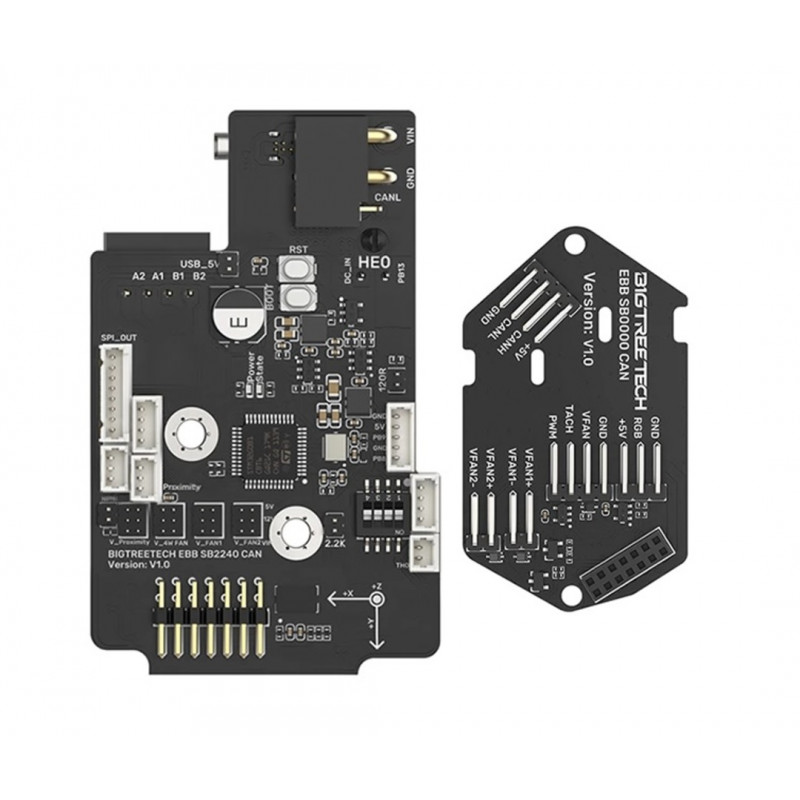

BIGTREETECH EBB SB2240 CAN V1.0 für Voron StealthBurner

EBB SB2240 CAN ist eine Extruder-Breakout-Karte, die von BIQU Technology Co., Ltd. für Voron StealthBurner entwickelt wurde. Es ermöglicht die Kommunikation über den USB- oder CAN-Anschluss, was die Verkabelung erheblich vereinfacht.

Was sind die Unterschiede zwischen SB2209 CAN und SB2240 CAN?

• Die integrierte driver: Das SB2209 CAN Board hat einen integrierten driver TMC2209, während das SB2240 einen integrierten driver TMC2240 hat.
• Betriebsmodi von driver: Der TMC2209 arbeitet im UART-Modus, während der TMC2240 der neueste driver ultra-leise TMC-Chip ist, der im SPI-Modus arbeitet.

Merkmale der SB2240 CAN-Karte:
CAN-Bus-Kommunikation: mitgeliefertes 3-Meter-Kabel, das bis zu 10° Spitzenstrom unterstützt
Kann mit Klipper verwendet werden
Integrierter ADXL345: ermöglicht die Nutzung der Funktion input shaping für perfekten Druck
MCU: STM32G0B1CBT6 32bit 64Mhz
Driver Integriertes TMC2240
Ideal für den schnellen Einbau in die StealthBurner-Extruderbaugruppe für 3D-Drucker VORON
Ermöglicht PT100 oder PT1000 Unterstützung dank MAX31865
Integrierter Temperatursensor
Unterstützt den Anschluss von MicroProbe, BLtouch, Näherungssensoren wie PL08N zur Tischnivellierung
SPI-Out-Port für den Anschluss von externem Zubehör
5569-2 Stecker für Heizpatrone mit bis zu 5A
Verfügt über 3 Ports für den Anschluss von 5V-, 12V- oder 24V-Lüftern: 2 2-polige Ausgänge und 1 4-poliger Ausgang
Ermöglicht dank des 4-poligen CAN-Bus-Anschlusses auch die Installation eines zweiten Bildschirms auf dem StealthBurner

Installationsanweisungen finden Sie auf der offiziellen Website von Bigtreetech github:
https://github. com/bigtreetech/EBB/tree/master/EBB%20SB2240_2209%20CAN

Das Paket enthält:
1 x BIGTREETECH EBB SB2240 CAN V1.0 für Voron StealthBurner
1 x BIGTREETECH EBB SB0000 CAN
1 x CAN-Bus-Kabel 3 Meter
1 x Kühlkörper
1 x Crimp-Kabelschuhsatz
1 x Überbrückungskappen-Set
2 x Kabelbinder
1 x Satz Befestigungsschrauben
