BIGTREETECH EBB36 / EBB42 CAN ist eine Adapterkarte für hotend, die speziell für Extruder mit stepper NEMA 14 (36 mm) oder NEMA 17 (42 mm) Motor entwickelt wurde.
Die Karte unterstützt die Kommunikation über USB oder CAN-Bus, was die Verkabelung des 3D-Druckers erheblich vereinfacht und die Anzahl der Kabel zwischen dem Werkzeugkopf und der Hauptplatine reduziert.
GEN2 Hauptmerkmale
- Integrierte BOOT- und RESET-Tasten für die Aktualisierung der Firmware im DFU-Modus über USB
- Zusätzliche Schutzschaltung für den Thermistor, um eine Beschädigung des Hauptchips durch Leckströme von der Heizpatrone zu verhindern
- Auswahl des Thermistor-Pull-up-Widerstandswertes über Jumper, mit Unterstützung für PT1000 (2,2K-Widerstand) - ideal für DIY-Anwendungen
- Stromversorgung über USB mit Jumper, wodurch der DC-DC der Hauptplatine effektiv vom 5V-USB isoliert wird
- Reservierte I2C-Schnittstelle zur Erkennung von: Filamentbruch, Düsenverstopfung, andere benutzerdefinierte DIY-Funktionen
- Anti-Flyback-Dioden an: Heizpatronenausgang, Lüfteranschlüsse → MOSFET-Überspannungsschutz
- Verpolungsschutz an der Stromversorgung zur Vermeidung von Schäden im Falle eines falschen Anschlusses
- Integrierter MAX31865 Chip mit Unterstützung für 2- oder 4-Draht PT100 / PT1000 Sensoren
- Unterstützung von CAN- oder USB-Kommunikation
- 120Ω CAN-Anschlusswiderstand über Jumper wählbar
- CAN-Erweiterungsschnittstellen verfügbar
- ESD-Schutz-Chip am USB-Anschluss zur Vermeidung von Schäden durch elektrostatische Entladung Lieferumfang: Klemmen, Buchsen, doppelte Abstandshalter, Schrauben → Ideales Zubehör für kundenspezifische Installationen und Heimwerkerprojekte

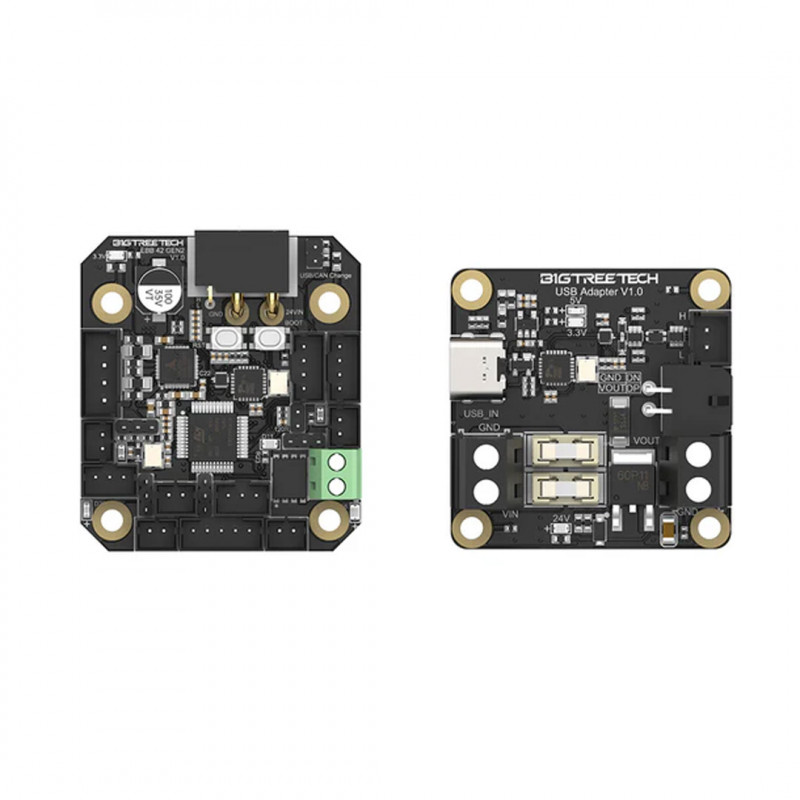

Paket enthält: 1 x EBB 42 GEN2 V1.0 BIGTREETECH
