BIGTREETECH EBB36 / EBB42 CAN es una placa adaptadora para hotend diseñada específicamente para extrusoras con motor stepper NEMA 14 (36 mm) o NEMA 17 (42 mm).
La placa soporta comunicación vía USB o Bus CAN, simplificando enormemente el cableado de la impresora 3D y reduciendo el número de cables entre el cabezal y la placa base.
Principales características de GEN2
- Botones BOOT y RESET integrados para actualización de firmware en modo DFU vía USB
- Circuito de protección adicional en el termistor para evitar daños en el chip principal causados por corrientes de fuga del cartucho calefactor
- Selección del valor de la resistencia de pull-up del termistor mediante jumper, con soporte para PT1000 (resistencia de 2,2K) - ideal para aplicaciones de bricolaje
- Alimentación a través de USB con puente, aislando eficazmente el DC-DC de la placa base del USB de 5V
- Interfaz I2C reservada para detección: rotura de filamento, atasco de boquilla, otras funciones DIY personalizadas
- Diodos anti-flyback en: salida de cartucho calentador, puertos de ventilador → Protección de sobretensión inversa MOSFET.
- Protección contra polaridad inversa en la fuente de alimentación para evitar daños en caso de conexión incorrecta
- Chip MAX31865 integrado con soporte para sensores PT100 / PT1000 de 2 o 4 hilos
- Compatibilidad con comunicación CAN o USB
- Resistencia del terminal CAN de 120Ω seleccionable mediante puente
- Interfaces de expansión CAN disponibles
- Chip de protección ESD en el puerto USB para evitar daños causados por descargas electrostáticas Suministrado con: terminales, conectores hembra, separadores dobles, tornillos → Accesorios ideales para instalaciones personalizadas y proyectos de bricolaje.

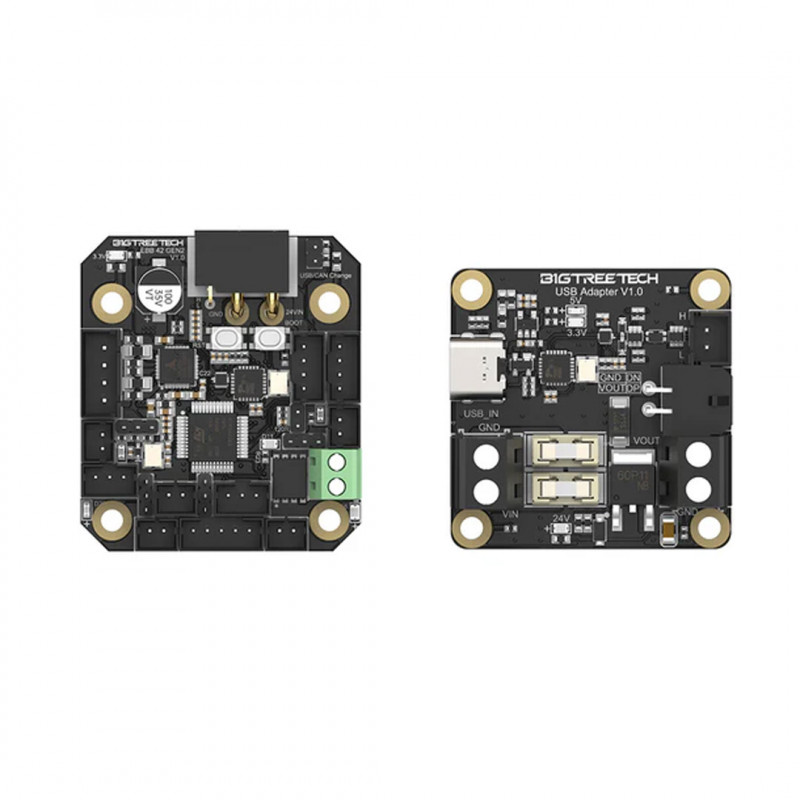

Contenido del paquete: 1 x EBB 42 GEN2 V1.0 BIGTREETECH
