Kraken V1.0 Motherboard für 8-Achsen-3D-Drucker - BIGTREETECH

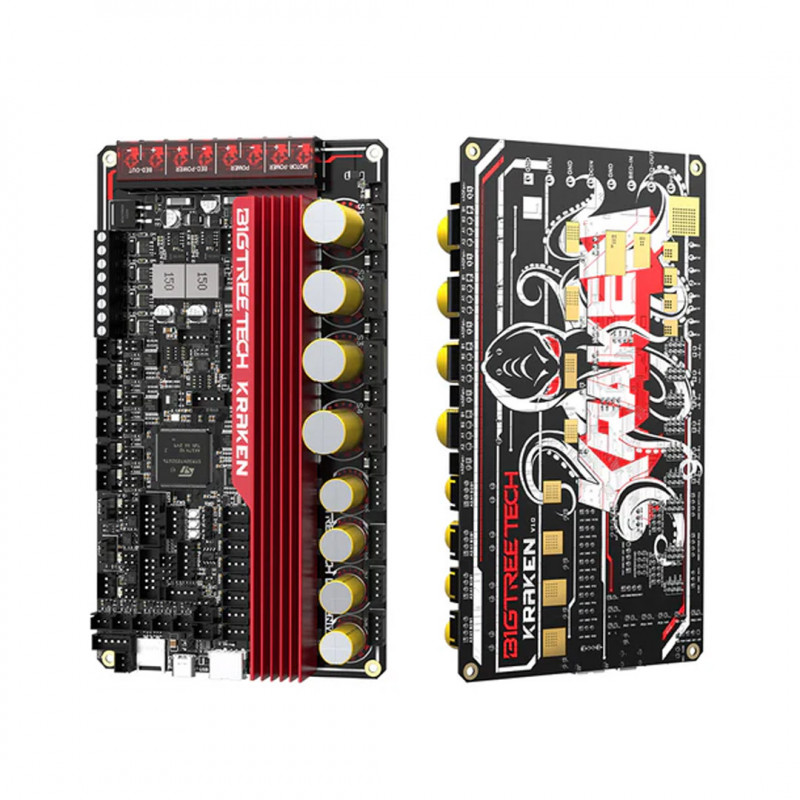

Kraken Die BIGTREETECH V1.0-Platine ist eine fortschrittliche 32-Bit-Hauptplatine , die für große 3D-Drucker entwickelt wurde. Die von Shenzhen Biqu Technology Co. Ltd. entwickelte, leistungsstarke Platine ist für die Steuerung von Hochspannungs- und Hochstrom-Schrittmotoren optimiert, vereinfacht komplexe Verbindungen und gewährleistet eine effiziente Leistung. Kraken Das schlanke Design mit integrierten Kühlkörpern und ID-Siebdruck verbindet Funktionalität und Ästhetik.

Hauptmerkmale:

• Driver Mühelose Motorsteuerung: Die integrierten 8*TMC2160 unterstützen 24V-60V und sorgen für einen reibungslosen Betrieb, ohne dass zusätzliche Installationen erforderlich sind.
• Unterstützung für zwei Druckköpfe: Der H723-Chip ermöglicht die gleichzeitige Verwendung von zwei Druckköpfen für eine höhere Produktivität.
• Raspberry PiVielseitige Konnektivität: Enthält Schnittstellen für die SBC-Integration, wie BTT PI und , und bietet flexible Steuerungsoptionen.
• Präzises Temperaturmanagement: Unterstützt zwei MAX31865 und PT100/PT1000 für eine präzise Temperaturregelung.
• Erweiterte Schnittstellenkapazität: Zwei CAN-Schnittstellen für vielseitige 3D-Druckkonfigurationen.
• Verbesserter Schutz: Ausgestattet mit einer E-Sicherungsschaltung für robusten Schutz der Hauptplatine.
• Firmware-Unterstützung: Kompatibel mit Klipper, Marlin, RRF (RepRapFirmware)

Schnittstellen Einführung

• Kraken USB-Stromversorgung: Wenn das Gerät mit Strom versorgt wird, leuchtet die Stromanzeige rot und signalisiert damit eine normale Stromversorgung. VUSB ist der Power-Selection-Pin, der nur mit einem Jumper verbunden werden muss, wenn das Board über USB mit Strom versorgt wird.
• Driver Driver Schrittmotoren: TMC2160 integriert im SPI-Modus. Zur Auswahl des Modus ist kein Jumper erforderlich; verwenden Sie direkt den SPI-Modus. Wenn Sie die Referenzfahrt ohne Sensor verwenden, stecken Sie den Jumper ein; andernfalls lassen Sie ihn unverbunden. DIAG-Anschluss wie folgt:
• Auswahl der PWM-Lüfterspannung: Ausgangsspannung über Jumper auf 5V, 12V oder 24V einstellen. Der Ausgangsstrom der Lüfterschnittstelle beträgt 1A. Stellen Sie sicher, dass Sie die vom Lüfter unterstützte Spannung vor der Auswahl bestätigen, um Schäden zu vermeiden, für die unser Unternehmen nicht verantwortlich ist.

Mögliche Anschlüsse

• MicroProbe V2.0
• Automatische Abschaltung (Relais V1.2)
• Anzeige EXP1+EXP2 und MINI12864 V2.0
• RGB
• Servo
• I2C-Verkabelung (Temperatur- und Luftfeuchtigkeitssensor)
• 2-Pin-Lüfter
• Näherungsschalter
• 4-Pin PWM-Lüfter und Wasserkühlungsanschluss
• Raspberry Pi

Kraken Ideale Drucker für die Installation des V1.0-Boards von Bigreetech:

• Voron2.4
• Voron Trident
• Vzbot
• HevORT
• RatRig V-CORE 3

Paket enthält: 1 x BIGTREETECH Kraken V1.0 Hauptplatine für 8-Achsen 3D-Drucker
