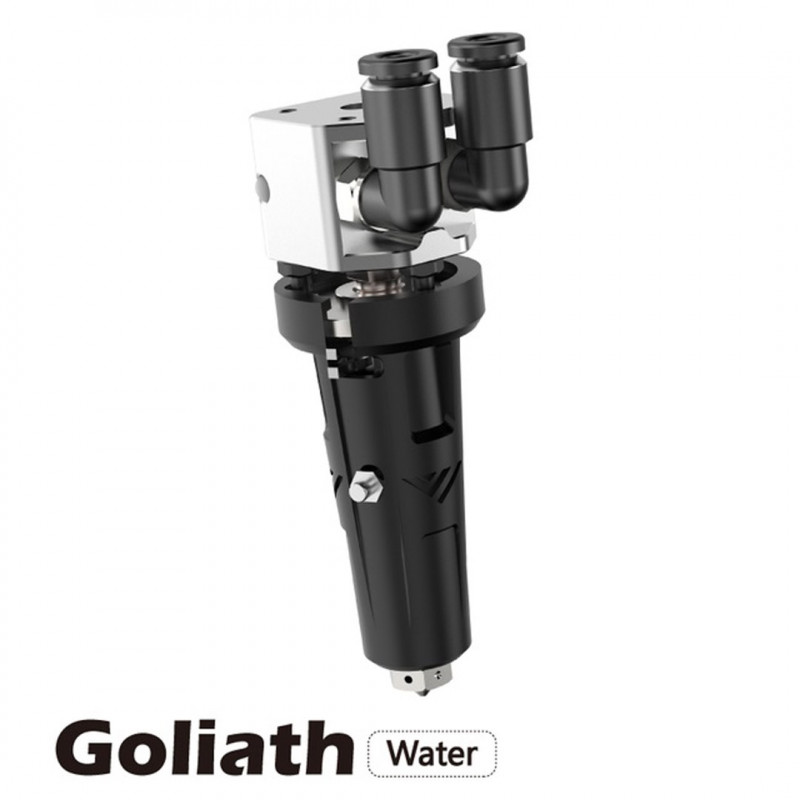

Hotend hotend Goliath Wasser - für flüssigkeitsgekühlten VzBot

hot end Der Goliath ist ein High-Flow-Drucker, der von Vez (VzBot) in Zusammenarbeit mit Mellow3D entwickelt wurde. Goliath ist für den Hochgeschwindigkeitsdruck optimiert.

Hier sind die wichtigsten Merkmale:

• 50 mm lange Schmelzzone
• Thermoblock aus vernickeltem Kupfer, mit eingebautem 100W 24V Heizelement
• Heatbreak Bi-Material Kupfer-Zirkoniumdioxid
• Auswechselbarer Thermistor PT1000 M3 aus Messing
• Aluminium-Kühlkörper (luftgekühlt)
• Konstruiert mit 9 mm Abflachungen für einfachen Düsenwechsel
• Verwendet Düsen des Typs V6
• Enthält eine Silikonhülse, die 300°C standhält
• Wassergekühlte Variante mit Wasseranschlüssen
• Kann bei Temperaturen von bis zu 550°C drucken

Der Goliath verwendet Nichromdraht zum Erhitzen des Blocks. Dieser Draht ist recht starr, kann aber in die gewünschte Position gebogen werden. Seien Sie beim Biegen sehr vorsichtig. Wir empfehlen, den Daumen auf die Stelle zu legen, an der der Nickeldraht aus dem Heizblock austritt, um ihn festzuhalten und zu verhindern, dass der Draht aus der Rille herauskommt, und um ihn zu schützen. Biegen Sie ihn dann langsam in die gewünschte Form.

Der Thermoblock kann mit 3 Schrauben/Halterungen in 3 verschiedenen Positionen fixiert werden. Sie können den Thermoblock dann je nach Bedarf drehen.

Beim Goliath-Druckkopf können Sie den Nichromdraht nach hinten, unter den Druckkopf, oder nach rechts oder links, an die Vorderseite, verlegen. Wenn Sie ihn nach rechts legen, bleibt die "natürliche" Krümmung des Drahtes erhalten.

heatbreak Der Draht ist zerbrechlich, aber sowohl abrieb- als auch hitzebeständig.heatbreak Es kann schwierig sein, ihn aus dem Kühlkörper zu entfernen. Wenn dies der Fall ist, können Sie das PTFE-Rohr nach unten drücken. Ziehen Sie NICHT kräftig an der Unterseite des Kühlkörpers, da dadurch die Zirkoniumdioxid-Rille vom Kupferteil getrennt werden könnte.

heatbreak Wir empfehlen, etwas Wärmeleitpaste/Fett zwischen den Kühlkörper und die Rille zu geben, um die Wärmeübertragung zu verbessern. Verwenden Sie kein Bornitrid, da es austrocknet und das Entfernen des Kühlkörpers sehr schwierig macht. Sie können Silikon-Wärmeleitpaste verwenden.

Sie können auch eine wärmeisolierende Hülse hinzufügen, um den herauskommenden Nickeldraht besser zu schützen:

Wenn Sie die Vz-Hextrudort CNC-Version mit dem Vz-Druckkopf verwenden, muss das PTFE-Rohr zwischen Goliath und Hextrudort 22 mm lang sein.

Vergewissern Sie sich, dass alles richtig angezogen ist, und führen Sie nach dem Zusammenbau 2-3 Heizzyklen durch und ziehen Sie die Düse mit 1,2-1,4 Nm an (wenn Sie keinen Drehmomentschlüssel haben, achten Sie darauf, dass Sie die Düse nicht zu fest anziehen, um die Gewinde des Kupfer-Thermoblocks nicht zu beschädigen).

Der PT1000-Sensor muss nach der Montage der Silikonmuffe installiert werden. Er muss von Hand oder sehr vorsichtig mit einem Schraubenschlüssel angezogen werden. Das Gewinde ist ein M3-Gewinde und ein zu starkes Anzugsdrehmoment kann zum Bruch des Gewindes führen.

Die Silikonhülse hat eine maximale Temperatur von 300°C. Obwohl der Goliath technisch in der Lage ist, bis zu 500°C auszuhalten, sollten Sie die Silikonhülle immer entfernen, wenn Sie ihn für hohe Temperaturen verwenden wollen. Wenn es notwendig ist, sie zu isolieren, kann ein Glasfasermantel verwendet werden.

Hinweise zur Düse

hotend Erhitzen Sie die Düse immer, bevor Sie sie abnehmen (ziehen Sie das Filament zurück/wickeln Sie es ab, bevor Sie die Düse abnehmen).hotendhotend Wenn Sie die Düse nicht erwärmen, lässt sie sich aufgrund des gehärteten Kunststoffs im Inneren nur sehr schwer abschrauben, und Sie könnten die Düse beschädigen.

hotendZiehen Sie die Düse immer nach dem Erhitzen an. Das erforderliche Drehmoment liegt zwischen 1,2-1,4 Nm.

heatbreakDas Gleiche gilt für .heatbreakhotend Um die Düse zu entfernen, müssen Sie sie zunächst erhitzen, um den Kunststoff im Inneren zu schmelzen. Dieser Vorgang kann sehr schwierig sein. Tragen Sie Schutzhandschuhe, um sich nicht zu verbrennen.

Gehen Sie wie folgt vor:

• hotend Entfernen Sie den aus dem Druckkopf
• Entfernen Sie den Pt1000-Sensor
• Entfernen Sie den Silikonstrumpf
• Lösen Sie die 3 M2-Schrauben, um den Kühlkörper zu entfernen.
• Sobald der Kühlkörper entfernt wurde und der Wärmeleiter zugänglich ist, verwenden Sie eine Heißluftpistole oder eine Lötlampe, um den Wärmeleiter zu erhitzen (achten Sie darauf, ihn nicht zu überhitzen, wenn Sie eine Propanfackel verwenden). Die Hitze sollte ausreichen, um den Kunststoff im Inneren aufzubrechen, so dass er sich leichter abschrauben lässt. Wenn Sie keine Heißluftpistole oder Lötlampe haben, können Sie den Goliath an den Drucker anschließen und ihn vom Drucker aus erhitzen.
• Verwenden Sie einen 5,5-mm-Schraubenschlüssel oder einen verstellbaren Schraubenschlüssel. Verwenden Sie stattdessen einen 9-mm-Schlüssel, um den Thermoblock an der Unterseite zu halten.
• heatbreakInstallieren Sie den neuen . Ziehen Sie ihn mit 1,0-1,2 Nm an.

Was ist VzBoT?

VzBoT ist ein Hochgeschwindigkeits-3D-Drucker mittlerer Größe. CoreXY Er basiert auf dem TronXY XS5(A)-Rahmen, lässt sich aber leicht an andere 2020 Aluminium-Strangpressrahmen anpassen.

hotend Seitdem hat sich das VzBoT-Projekt mit CNC-gefrästen Aluminium-Strukturkomponenten und einem maßgeschneiderten Hochleistungsrahmen weiterentwickelt. Das Entwicklungstempo des VzBot-Projekts war blitzschnell, und er ist jetzt einer der schnellsten FDM-3D-Drucker auf dem Markt.

Paket enthält: 1 x Goliath mit Wasserkühlung - Mellow3D
