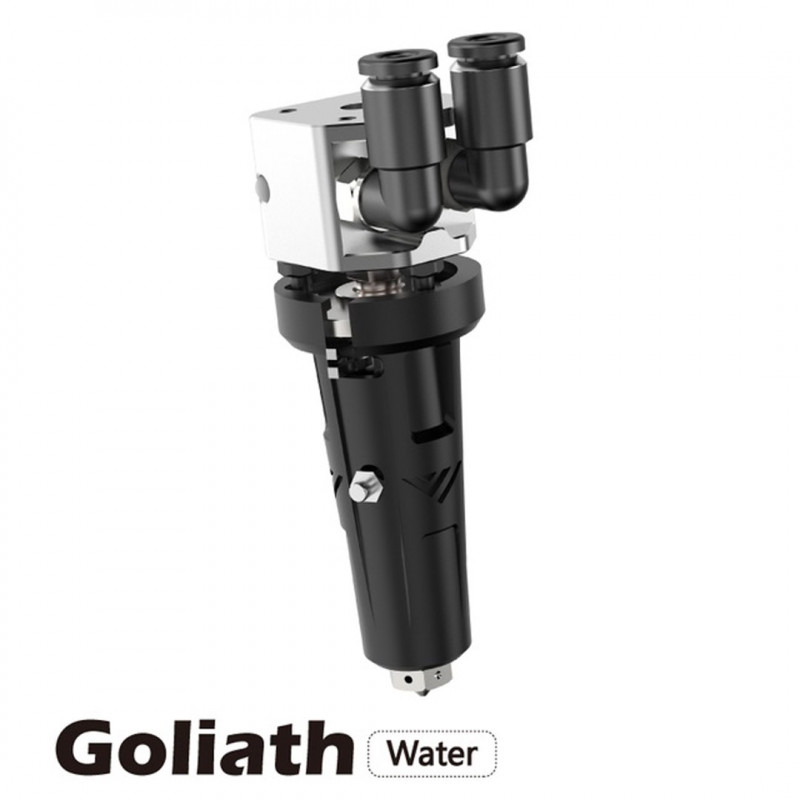

hot end La Goliath est une machine à haut débit conçue par Vez (VzBot) en collaboration avec Mellow3D. La Goliath est optimisée pour l'impression à grande vitesse.
Voici ses principales caractéristiques :
- Meltzone de 50 mm de long
- Bloc thermique en cuivre nickelé, avec élément chauffant intégré de 100W 24V
- Heatbreak bi-matière cuivre-zircone
- Thermistance PT1000 M3 en laiton remplaçable
- Dissipateur thermique en aluminium (refroidi par air)
- Conçu avec des méplats de 9 mm pour faciliter le changement de buse
- Utilise des buses de type V6
- Comprend un manchon en silicone qui résiste à 300°C
- La variante refroidie à l'eau comprend des raccords d'eau
- Capable d'imprimer à des températures allant jusqu'à 550°C
La Goliath utilise un fil de nichrome pour chauffer le bloc. Ce fil est assez rigide mais peut être plié dans la position souhaitée. Soyez très prudent lorsque vous le pliez. Nous vous recommandons de placer votre pouce à l'endroit où le fil de nickel sort du bloc chauffant afin de le maintenir en place et d'empêcher le fil de sortir de la rainure et de le protéger. Pliez ensuite lentement le fil pour lui donner la forme souhaitée.
Le bloc thermique peut être fixé dans 3 positions différentes à l'aide de 3 vis/supports. Vous pouvez ensuite faire pivoter le bloc thermique en fonction de vos besoins.
Sur la tête d'impression Goliath, vous pouvez déplacer le fil nichrome vers l'arrière, sous la tête d'impression, ou vers le côté droit ou gauche, à l'avant. En le déplaçant vers la droite, vous conserverez la courbure "naturelle" du fil.
heatbreak Le fil est fragile, mais il résiste à l'abrasion et à la chaleur.heatbreak Il peut être difficile de le retirer du dissipateur thermique. Dans ce cas, vous pouvez pousser vers le bas jusqu'au tube en PTFE. NE PAS tirer fort par le bas du dissipateur car cela pourrait séparer la rainure en zircone de la section en cuivre.
heatbreak Nous recommandons d'ajouter de la pâte thermique/graisse entre le dissipateur et le dissipateur afin d'améliorer le transfert de chaleur. N'utilisez pas de nitrure de bore, car il séchera et rendra le retrait du dissipateur très difficile. Vous pouvez utiliser de la pâte thermique au silicone.
Vous pouvez également ajouter un manchon d'isolation thermique pour mieux protéger le fil de nickel qui sort :
Si vous utilisez la version CNC Vz-Hextrudort avec la tête d'impression Vz, le tube PTFE entre Goliath et Hextrudort doit avoir une longueur de 22 mm.
Assurez-vous que tout est correctement serré et, une fois assemblé et prêt, effectuez 2-3 cycles de chauffage et serrez la buse à 1,2-1,4 Nm (si vous n'avez pas de clé dynamométrique, veillez à ne pas trop serrer la buse afin de ne pas endommager les filets du bloc thermique en cuivre).
Le capteur PT1000 doit être installé après avoir mis en place le manchon en silicone. Il doit être serré à la main ou très délicatement à l'aide d'une clé. Le filetage est de type M3 et un couple de serrage excessif peut entraîner la rupture du filetage.
La température maximale du manchon en silicone est de 300°C. Bien que le Goliath soit techniquement capable de supporter jusqu'à 500°C, vous devez toujours retirer le manchon en silicone si vous prévoyez de l'utiliser à des températures élevées. S'il est nécessaire de l'isoler, une gaine en fibre de verre peut être utilisée.
Remarques sur la buse
hotend Il faut toujours chauffer la buse avant de la retirer (rétracter/dérouler le filament avant de retirer la buse).hotendhotend Si vous ne la chauffez pas, le plastique durci à l'intérieur rendra le dévissage très difficile et vous risquez d'endommager la buse.
hotendSerrez toujours la buse après l'avoir chauffée. Le couple de serrage requis est compris entre 1,2 et 1,4 Nm.
heatbreakIl en va de même pour la buse .heatbreakhotend Pour retirer le , vous devez d'abord chauffer le pour faire fondre le plastique à l'intérieur. Cette opération peut s'avérer délicate. Portez des gants de protection pour éviter de vous brûler.
Voici les étapes à suivre :
- hotend Retirer le de la tête d'impression
- Retirer le capteur Pt1000
- Retirer la chaussette en silicone
- Dévissez les 3 vis M2 pour retirer le dissipateur thermique.
- Une fois le dissipateur thermique retiré et le conducteur de chaleur accessible, utilisez un pistolet thermique ou un chalumeau pour chauffer le conducteur de chaleur (attention à ne pas le surchauffer si vous utilisez un chalumeau au propane). La chaleur doit être suffisante pour casser le plastique à l'intérieur et faciliter le dévissage. Si vous ne disposez pas d'un pistolet thermique ou d'un chalumeau, vous pouvez connecter le Goliath à l'imprimante et le chauffer à partir de l'imprimante.
- Utilisez une clé de 5,5 mm ou une clé à molette. Utilisez plutôt une clé de 9 mm pour maintenir le bloc thermique en bas.
- heatbreakInstallez le nouveau bloc thermique. Utilisez 1,0-1,2 Nm pour le serrage.
Qu'est-ce que le VzBoT ?
VzBoT est une imprimante 3D à grande vitesse et de taille modérée. CoreXY Basée sur le cadre TronXY XS5(A), mais facilement adaptable à d'autres cadres d'extrusion d'aluminium 2020.
hotend Depuis lors, le projet VzBoT a évolué avec des composants structurels en aluminium fraisés par CNC et une imprimante 3D haute performance personnalisée. Le rythme de développement du projet VzBot a été fulgurant, et c'est aujourd'hui l'une des imprimantes 3D FDM les plus rapides.
Le paquet contient : 1 x Goliath avec refroidissement à l'eau - Mellow3D
