Kugelgewindetriebe
Kugelgewindetriebe
Compass DHM projects haben auch Kugelumlaufspindeln und entsprechende Muttern im Katalog.
Kugelumlaufspindelsysteme stellen reibungsarme Antriebselemente dar und werden verwendet, um Drehbewegungen in lineare Bewegungen umzuwandeln. Sie können auch zur Umwandlung von Drehmoment in axiale Wechselwirkung verwendet werden und werden daher in hydraulischen und pneumatischen Kraftübertragungssystemen eingesetzt.
Das System besteht aus einer mit Kugeln bestückten Schraube und Mutter. Diese Kugeln rollen zwischen den entsprechenden spiralförmigen Nuten in Schraube und Mutter. Die Kugelgewindetriebe garantieren eine hohe Bewegungspräzision und eine bemerkenswerte Steifigkeit, um auch schwere Lasten sowie hohe Drehzahlen zu tragen.
Die Präzisionsklasse für Kugelgewindetriebe dieser Kategorie ist C5.
Jede Schraube hat einen beschreibenden Namen, z.B. SFU1204: Die ersten drei Buchstaben bezeichnen den Typ der Mutter-Schraube und der dazugehörigen Buchse, die ersten beiden Ziffern den Durchmesser, die letzten beiden die Steigung, und daraus leiten wir dann den relativen Vorschub für jedes Modell ab. Hier ist eine zusammenfassende Tabelle:
Durchmesser 12mm | Durchmesser 16mm |

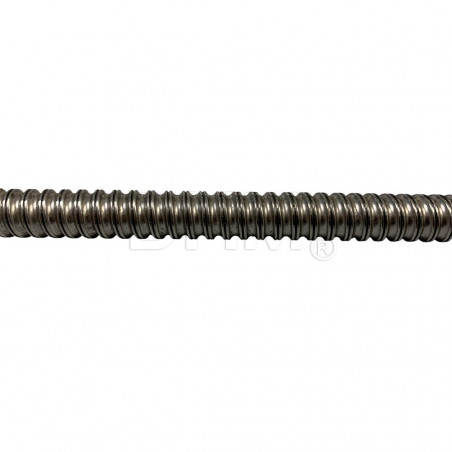

1204--> 4mm Abstand | 1604--> 4mm Abstand |
1205--> 5mm Abstand | 1605--> 5mm Abstand |

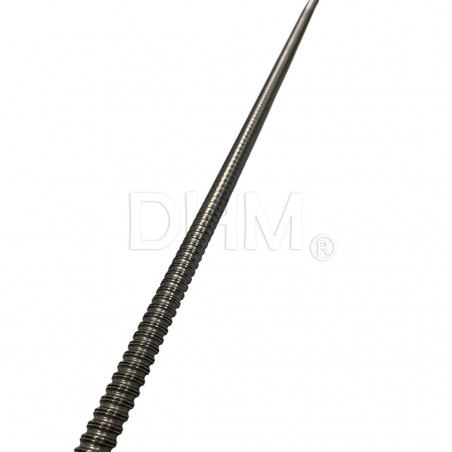

1610--> Abstand 10mm | |
Durchmesser 20mm | Durchmesser 25mm |
2004--> Abstand 4mm | 2504--> Abstand 4mm |
2005--> 5mm Abstand | 2505--> 5mm Abstand |
2510--> Abstand 10mm |
Da es sich um einseitige Spindeln handelt, entspricht die Steigung dem Vorschub. Um den linearen Vorschub bei jeder Umdrehung der Spindel zu ermitteln, müssen Sie also die Steigung jedes einzelnen Modells heranziehen. Zum Beispiel mit einer 4mm Teilung --> 4mm linearer Vorschub.
22 Artikel gefunden
