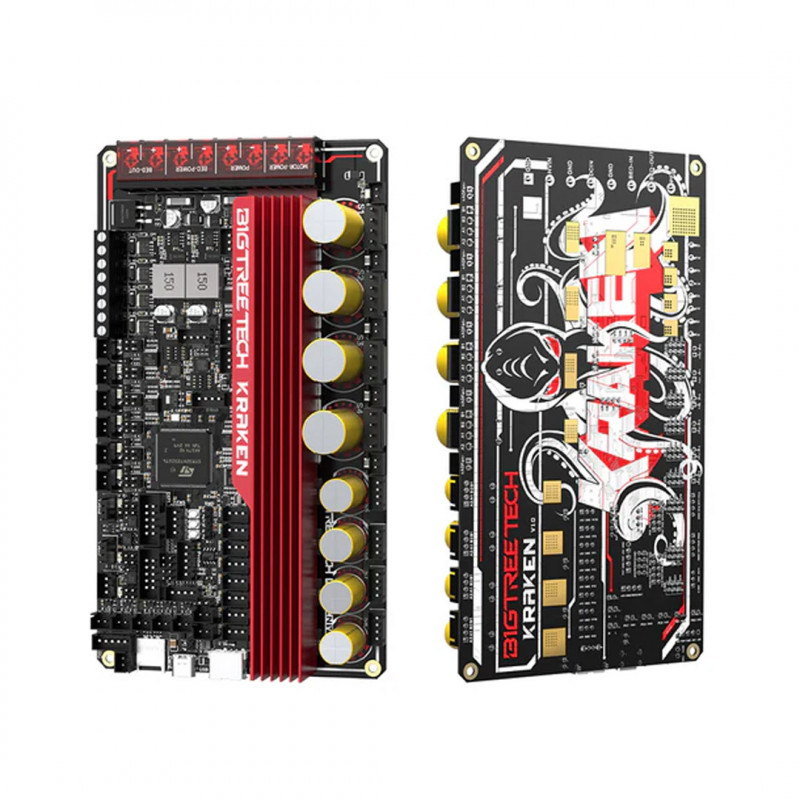

Kraken Carte mère V1.0 pour imprimantes 3D 8 axes - BIGTREETECH

Kraken La carte BIGTREETECH V1.0 est une carte mère 32 bits avancée conçue pour les imprimantes 3D à grande échelle. Développée par Shenzhen Biqu Technology Co., Ltd, cette puissante carte est optimisée pour le contrôle des moteurs pas à pas à haute tension et à courant élevé, ce qui simplifie les connexions complexes et garantit des performances efficaces. Kraken Avec son design élégant, ses dissipateurs thermiques intégrés et sa sérigraphie ID, la carte allie fonctionnalité et esthétique.

Caractéristiques principales :

• Driver Contrôle de moteur sans effort : 8*TMC2160 intégrés supportent 24V-60V, assurant un fonctionnement fluide sans nécessiter d'installations supplémentaires.
• Prise en charge de la double tête d'impression: alimentée par la puce H723, elle permet une fonctionnalité simultanée de double tête d'impression pour une productivité accrue.
• Raspberry PiConnectivité polyvalente : comprend des interfaces pour l'intégration SBC, telles que BTT PI et , offrant des options de contrôle flexibles.
• Gestion précise de la température : Prise en charge de deux MAX31865 et PT100/PT1000 pour un contrôle précis de la température.
• Capacité d'interface étendue : Deux interfaces CAN pour des configurations d'impression 3D polyvalentes.
• Protection renforcée : équipé d'un circuit e-fuse pour une protection robuste de la carte mère.
• Prise en charge des microprogrammes : Compatible avec Klipper, Marlin, RRF (RepRapFirmware).

Introduction des interfaces

• AlimentationUSB : Lorsque le Kraken est mis sous tension, le voyant d'alimentation devient rouge, indiquant une alimentation normale. VUSB est la broche de sélection de l'alimentation, qui n'a besoin d'être jumperée que lorsque la carte est alimentée par USB.
• Driver Driver Moteurs pas à pas : TMC2160 intégré en mode SPI. Aucun cavalier n'est nécessaire pour sélectionner le mode ; utiliser directement le mode SPI. En cas d'utilisation de l'autoguidage sans capteur, insérez le cavalier ; sinon, laissez-le déconnecté. La connexion DIAG se fait comme suit :
• Sélection de la tension du ventilateur PWM : Régler la tension de sortie à 5V, 12V ou 24V via un cavalier. Le courant de sortie de l'interface du ventilateur est de 1A. Veillez à confirmer la tension supportée par le ventilateur avant de procéder à la sélection afin d'éviter tout dommage, pour lequel notre société n'est pas responsable.

Connexions possibles

• MicroProbe V2.0
• Arrêt automatique (relais V1.2)
• Afficheur EXP1+EXP2 et MINI12864 V2.0
• RGB
• Servo
• Câblage I2C (capteur de température et d'humidité)
• Ventilateur 2 broches
• Interrupteur de proximité
• Ventilateur PWM 4 broches et connexion pour le refroidissement par eau
• Raspberry Pi

Kraken Imprimantes idéales pour l'installation de la carte V1.0 de Bigreetech :

• Voron2.4
• Voron Trident
• Vzbot
• HevORT
• RatRig V-CORE 3

Kraken Le paquet contient : 1 x BIGTREETECH V1 .0 carte mère pour imprimantes 3D 8 axes
