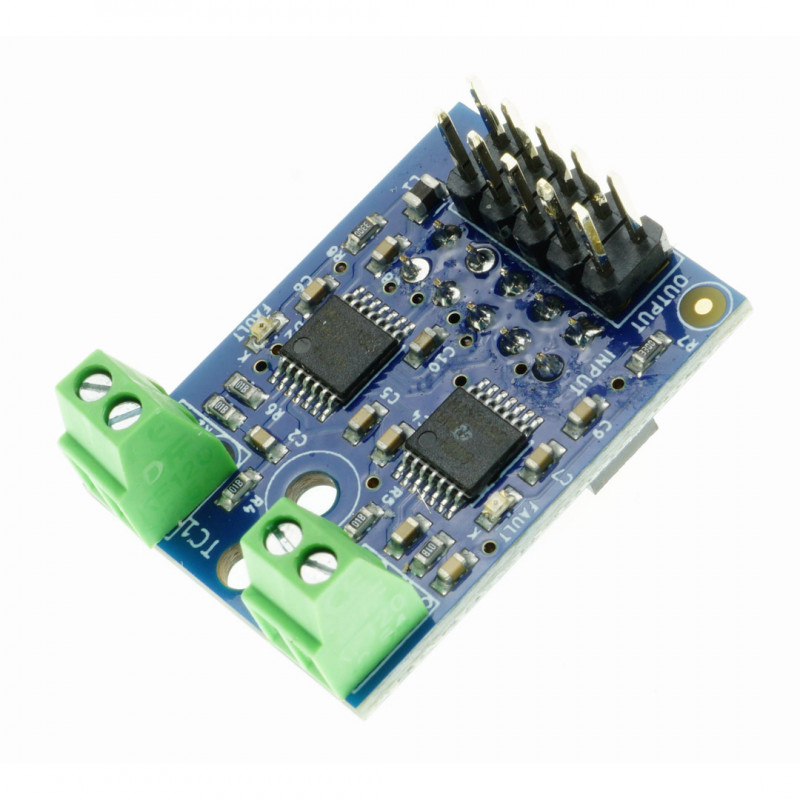

Duet3D MAX31856 Thermocouple daughterboard v1.1 - extension pour les cartes Duet 2 et Duet 3

Carte fille conçue spécifiquement pour les cartes de contrôle Duet3D, cette extension permet de connecter deux thermocouples.

L'extension thermocouple est compatible avec toutes les cartes principales Duet 2 et Duet 3, ainsi qu'avec l'extension 3HC.

Cette carte est basée sur le MAX31856, donc plusieurs types de thermocouples (K, J, N, R, S, T, E et B) sont supportés.

Grâce au module MAX31856, un signal numérique est obtenu à partir du signal analogique du thermocouple. Par conséquent, le contrôle de la température sur les cartes Duet est également possible en utilisant des sondes très précises avec une plage de température plus large que les thermistances normales.

Par exemple, Duet2 Wifi et Duet2 Ethernet prennent en charge jusqu'à deux extensions de sondes de température superposées, avec deux autres installées sur une carte d'extension Duex2 ou Duex5. Cela signifie qu'avec 4 expansions, un total de 8 thermocouples est supporté.
Les expansions pour les thermocouples et les capteurs de température PT100 peuvent être combinées et adaptées les unes aux autres sur la même carte mère.

Pour les thermocouples et les capteurs de température, voir la section dédiée sur le site web.
