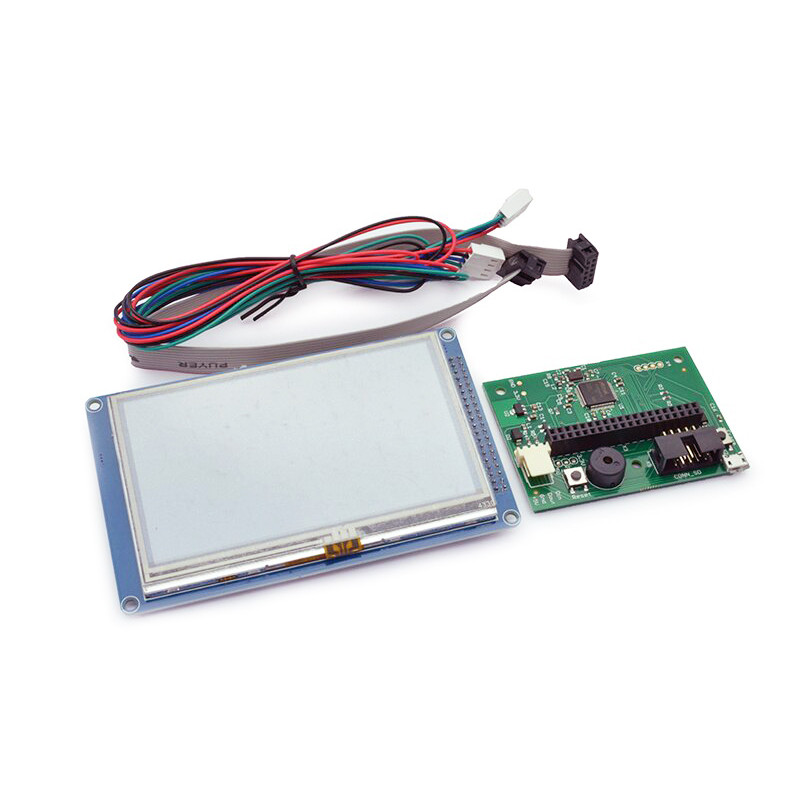

Duet3D PanelDue 4.3' v1.0 - écran tactile couleur préconfiguré pour les cartes Duet 2 et Duet 3

PanelDue est un contrôleur d'écran tactile couleur pour les cartes mères Duet et autres cartes de contrôle pour les imprimantes cnc et 3D qui le supportent.

Il est livré déjà configuré et avec un firmware installé pour fonctionner avec toutes les cartes mères de la famille Duet 2 et Duet 3. Il suffit de le connecter à l'une des cartes mères Duet via le câble fourni et il est prêt à fonctionner.

La carte de contrôle et le micrologiciel prennent en charge 3 tailles d'écran : 4,3", 5" et 7", à deux résolutions : 480 × 272 (écran de 4,3 pouces) ou 800 × 480 pixels (écran de 5 et 7 pouces).

La résolution plus faible de l'écran de 4,3 pouces signifie que l'on ne peut pas afficher autant d'informations à l'écran, par exemple un maximum de 4 extrudeuses.

Spécifications de connexion :

• Alimentation de 5 V de la carte mère à 2 fils.
• Interface série asynchrone à 2 fils avec un niveau de signal de 3,3 V (l'entrée tolère jusqu'à 5 V).
• Les connexions pour la carte micro SD intégrée dans le PCB de l'écran sont disponibles via un câble ruban à 10 voies de 300 mm de long (longueur maximale recommandée). Cette connexion n'est pas nécessaire pour le fonctionnement de l'écran, car la carte SD s'ajoute ici à celle de la carte mère, qui sert déjà de mémoire pour les fichiers gcode de la machine.

Le câble 4 fils pour connecter PanelDue à la carte mère Duet 2 ou Duet 3 (2 fils pour les connexions série et 2 fils pour l'alimentation) est fourni avec l'écran (il mesure environ 1m de long).
