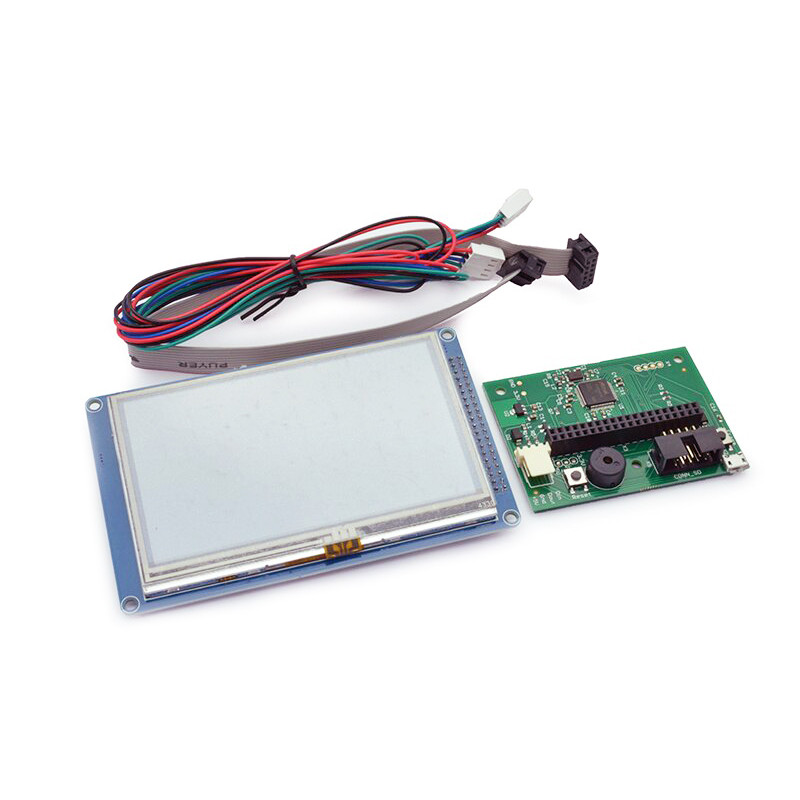

PanelDue es un controlador de pantalla táctil en color para placas base Duet y otras placas de control para impresoras cnc y 3D que lo soportan.
Llega ya configurado y con el firmware instalado para funcionar con todas las placas base de la familia Duet 2 y Duet 3. Basta con conectarlo a una de las placas base Duet mediante el cable suministrado y ya está listo para ser utilizado.
La placa de control y el firmware admiten 3 tamaños de pantalla: 4,3", 5" y 7", con dos resoluciones: 480 × 272 (pantalla de 4,3 pulgadas) u 800 × 480 píxeles (pantalla de 5 y 7 pulgadas).
La menor resolución de la pantalla de 4,3" hace que no se pueda mostrar tanta información en la pantalla, por ejemplo, un máximo de 4 extrusores.
Especificaciones de conexión:
- Alimentación de 5 V de la placa base de 2 hilos.
- Interfaz serie asíncrona de 2 hilos con nivel de señal de 3,3 V (la entrada tolera hasta 5 V).
- Las conexiones para la tarjeta micro SD integrada en la placa de circuito impreso de la pantalla están disponibles a través de un cable plano de 10 vías de 300 mm de longitud (longitud máxima recomendada). Esta conexión no es necesaria para el funcionamiento de la pantalla, ya que la tarjeta SD aquí se suma a la de la placa base, que ya sirve de memoria para los archivos de la máquina gcode.
El cable de 4 hilos para conectar el PanelDue a la placa base del Duet 2 o del Duet 3 (2 hilos para las conexiones en serie y 2 hilos para la alimentación) se suministra con la pantalla (tiene aproximadamente 1 m de longitud).
https://docs.duet3d.com/Duet3D_hardware/Accesorios/PanelDue
