Voron BIGTREETECH EBB SB2209 CAN V1.0 (RP2040) pour StealthBurner

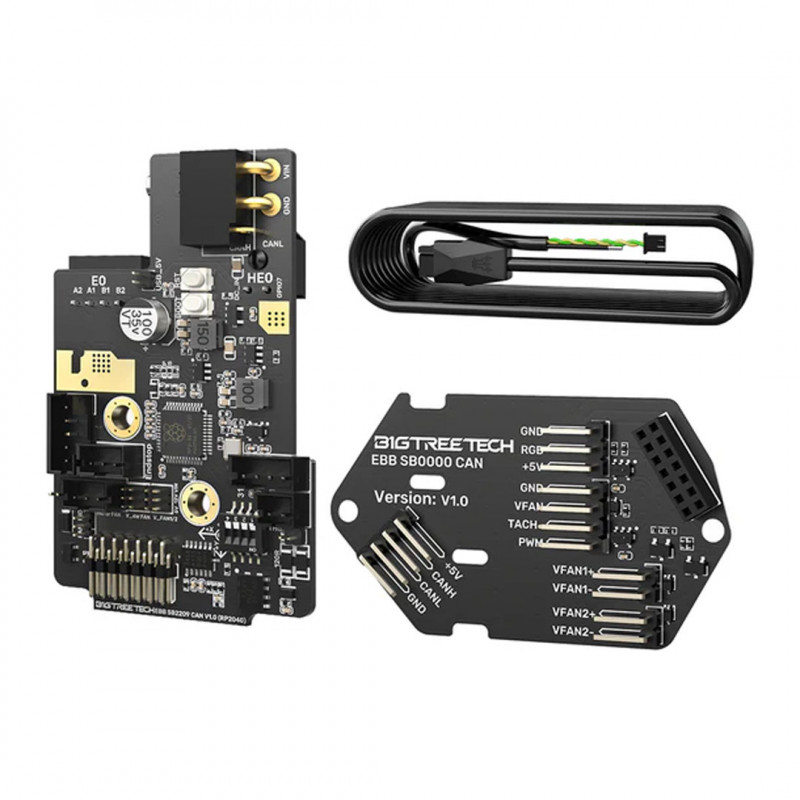

Voron EBB SB2209 CAN est une carte d'interface pour extrudeuse conçue par BIQU Technology Co. pour le StealthBurner. Elle permet la communication via le port USB ou CAN, ce qui simplifie grandement le câblage.

driver La carte SB2209 CAN possède un TMC2209 intégré qui fonctionne en mode UART.

Caractéristiques de la carte CAN SB2209

Connecteur : PH2.0 pour un sertissage plus facile
Driver Intégré : TMC2209
driverMode de fonctionnement : UART
MCU : RP2040
Tension d'entrée : DC12V-DC24V 9A
Tension logique : DC 3.3V
Connexion de chauffage : cartouche de chauffage (E0), courant de sortie maximum : 5A
Capteur intégré : ADXL345
Port ventilateur : 2x PWM (FANO, FAN1), 1 port ventilateur x4 broches
Sélection de la tension pour les ventilateurs à 2 broches : même tension pour les deux ventilateurs
Courant maximal du port de ventilateur : 1A continu, 1,5A instantané
Interface moteur pas à pas : EM
Interface capteur de température : 1x 100K NTC (TH0), 1 x PT100/PT1000 sélectionnable
Interface de communication USB : USB-Type-C
Courant de sortie DCDC 5V maximum : 1A
Port d'extension : EndStop, ABL, RGB, PT100/PT1000, USB, CAN

Câblage avec des cartes de contrôle

Par exemple, Manta M8P + EBB
- Manta M8P + EBB SB2240/2209 CAN + EBB SB0000 CAN
Raspberry Pi - Octopus Pro + U2C + + EBB SB2240/2209 CAN

Le paquet contient :

1 pc x EBB SB2209 CAN (RP2040)
1 pc x EBB SB0000 CAN
1 x 3 m de câble de bus CAN
1 pc x Dissipateur thermique
1 pc x Jeu de bornes à sertir
1 pc x Jeu de bornes de pontage
1 pc x Jeu de vis de fixation
