Voron BIGTREETECH EBB SB2209 CAN V1.0 (RP2040) para StealthBurner

Voron EBB SB2209 CAN es una placa breakout de extrusora diseñada por BIQU Technology Co., Ltd. para StealthBurner. Permite la comunicación a través de USB o puerto CAN, simplificando enormemente el cableado.

driver La placa SB2209 CAN tiene incorporado un TMC2209 que funciona en modo UART.

Características de la placa CAN SB2209

Conector: PH2.0 para facilitar el crimpado
Driver Integrado: TMC2209
driverModo de trabajo de : UART
MCU RP2040
Tensión de entrada: DC12V-DC24V 9A
Tensión lógica: DC 3.3V
Conexión del calentador: cartucho calentador (E0), corriente máxima de salida: 5A
Sensor integrado: ADXL345
Puerto de ventilador: 2x PWM (FANO, FAN1), 1 puerto de ventilador x4 pines
Selección de voltaje para ventiladores de 2 pines: Mismo voltaje para ambos ventiladores
Corriente máxima del puerto del ventilador: 1A continua, 1,5A instantánea
Interfaz del motor paso a paso: EM
Interfaz del sensor de temperatura: 1x 100K NTC (TH0), 1 x PT100/PT1000 seleccionable
Interfaz de comunicación USB: USB-Type-C
Corriente máxima de salida DCDC 5V: 1A
Puerto de expansión: EndStop, ABL, RGB, PT100/PT1000, USB, CAN

Cableado con tarjetas de control

Por ejemplo, Manta M8P + EBB
- Manta M8P + EBB SB2240/2209 CAN + EBB SB0000 CAN
Raspberry Pi - Octopus Pro + U2C + + EBB SB2240/2209 CAN

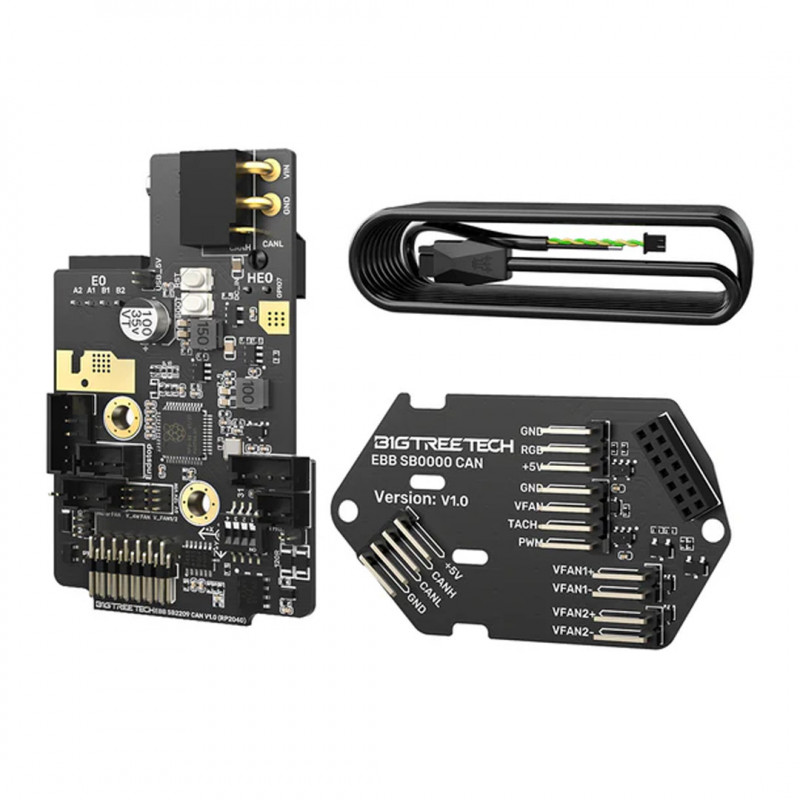

El paquete contiene:

1 ud. x EBB SB2209 CAN (RP2040)
1 ud. x EBB SB0000 CAN
1 x 3 m cable CAN bus
1 ud. x disipador de calor
1 ud. x Juego de terminales
1 ud. x Juego de terminales de puente
1 ud. x Juego de tornillos de fijación
