Duet 3 Scanning Probe Z probe - Cartografía plana ultrarrápida - CAN-FD

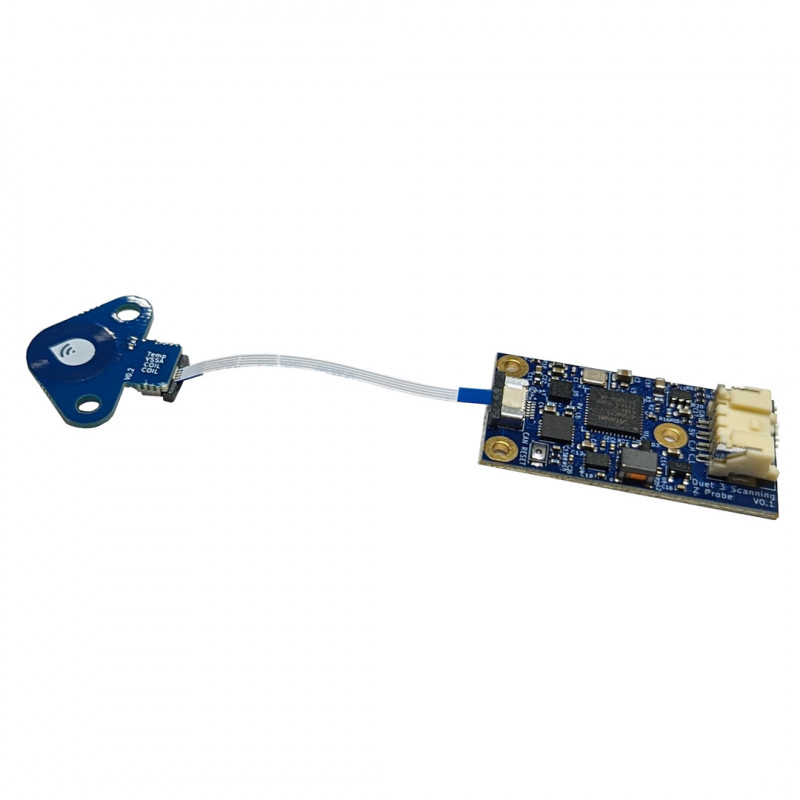

La familia de accesorios de Duet 3 se amplía con una nueva sonda Z de escaneado Probe - SPZ. Este nuevo periférico es una placa de detección inductiva conectada a través de CAN-FD, y utiliza bobinas inductivas de PCB para construir rápidamente una malla de puntos en la bancada de impresión.

Esta velocidad de exploración de la platina se debe a dos aspectos fundamentales de esta sonda:

• No se requiere ningún movimiento en Z para leer la distancia al plano.
• Las lecturas individuales se realizan muy rápidamente.

Además, también se añadió un acelerómetro a la placa de circuito impreso, de modo que la SZP también puede utilizarse para calibrar la forma de entrada.

La integración en un sistema existente y el montaje de una sonda de exploración Z Duet 3 son sencillos, ya que la placa de procesamiento se ha separado especialmente de la bobina utilizada como sensor (estas dos están conectadas entre sí mediante un cable plano flexible). Esto permite montar libremente la placa del sensor, ya que sólo es necesario que la bobina esté junto a la boquilla y cerca del plano.

Nota: La sonda SPZ permite realizar exploraciones inductivas rápidas de superficies metálicas.

CARACTERÍSTICAS

Procesador: ATSAMC21G18A
Características del procesador: 32 bits, 48 MHz ARM Cortex M0+, 256 KB Flash, 32 KB RAM
Interconexión de red/comunicaciones: CAN-FD a placa de expansión Duet 3 o directamente a placa base Duet 3; puerto serie
IC de escaneado: LDC1612
Acelerómetro: LIS2DW12
Supervisión de la fuente de alimentación: indicación de tensión VIN
Tensión de alimentación de entrada: 5 V
Consumo de energía: <200mA
