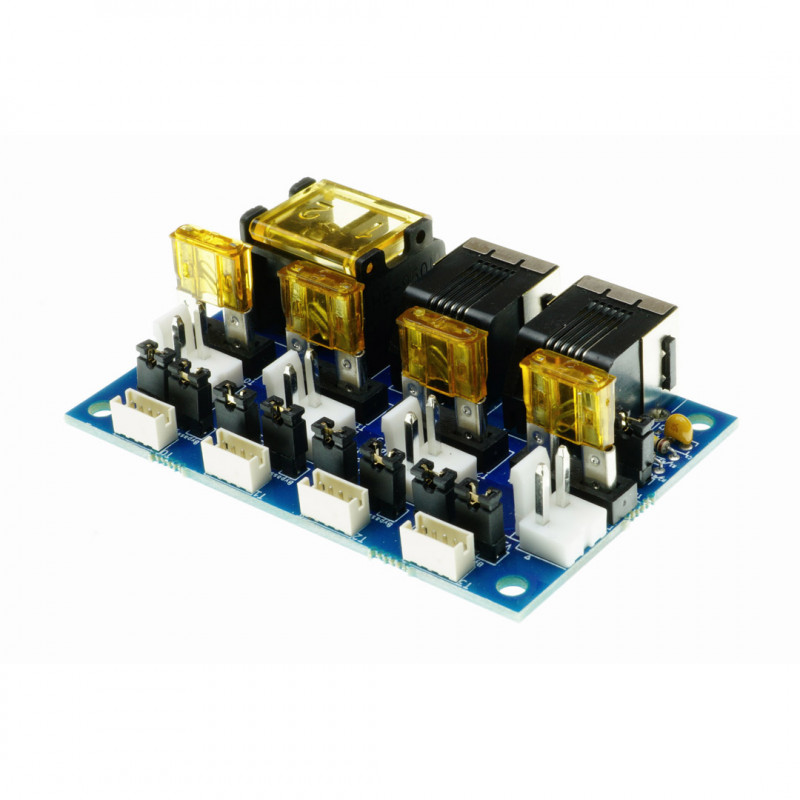

Duet 3 Tool Distribution Board v0.5 - ampliación para Duet 3 mediante bus CAN-FD

Esta placa permite conectar simultáneamente hasta 4 placas Toolboard 1LC Duet 3 a la placa base Duet 3, lo que simplifica enormemente el cableado del bus CAN-FD y la alimentación.
De un vistazo:
Bloque de terminales de tornillo de 2 vías para la alimentación.
Cuatro conectores JST VH de 2 vías para la alimentación de la Toolboard, cada canal tiene un fusible dedicado de 5A
Dos conectores RJ11 para la entrada/salida del bus CAN para la conexión a la placa principal de Duet 3 y a las placas de expansión.
Cuatro conectores JST ZH de 4 pines para conectar el bus CAN a cuatro Toolboards.
Cuatro pares de puentes de 2 pines para puentear los conectores CAN de la placa de herramientas que no se utilizan (se muestran 6 puentes).
Terminal de bus CAN Terminal de 2 pines para montar con un puente si no se utiliza el puerto CAN_OUT RJ11 (mostrado en la figura)

La tarjeta de distribución de herramientas se suministra con un paquete de conectores que contiene lo siguiente:
- 4 colas de 4 vías JST de 150 mm con conector montado (CAN a placa de herramientas)
- 4 tapas y conectores JST VH de 2 vías (alimentación de placas de instrumentos)
- 2 conectores de pala (alimentación)
- 9 puentes de 2 pines aptos para el bypass CAN y cabezal de 2 pines con terminación de bus CAN
- 4 arandelas de nylon M3 para los agujeros de montaje
También se suministra un cable RJ11 de 500 mm para conectar el puerto CAN_IN a la placa principal, la placa de expansión u otra placa de distribución de herramientas.

Más detalles aquí: https://duet3d.dozuki.com/Wiki/Tool_Distribution_Board
