Duet 3 Sonda Scanning Z probe - Mappatura ultra-rapida piano di stampa - CAN-FD

La famiglia degli accessori Duet 3 si amplia con una nuova sonda Scanning Z Probe - SPZ. Questa nuova periferica è una scheda di rilevamento induttivo collegata mediante CAN-FD, utilizza bobine induttive PCB per costruire rapidamente una maglia di punti del piano di stampa.

Questa rapidità di scansione del piano è data da due aspetti fondamentali di questa sonda:

• Non è necessario alcun movimento in Z per leggere la distanza dal piano
• Le singole letture avvengono molto rapidamente.

Inoltre al PCB è stato aggiunto anche un accelerometro, per consentire alla scheda SZP di essere utilizzata anche per la calibrazione dell'input-shaping.

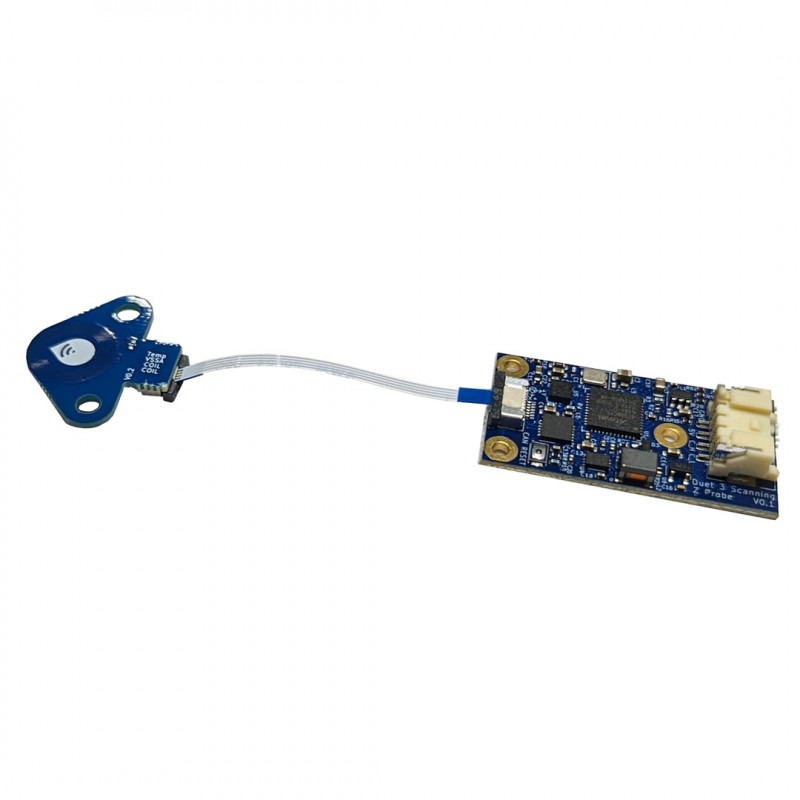

L'integrazione a un sistema già esistente e il montaggio di una sonda di scansione Z Duet 3 sono semplici, poiché sono stati appositamente separati la scheda di elaborazione dalla bobina utilizzata come sensore (questi due sono collegati tra loro utilizzando un cavo flessibile piatto). Ciò consente di montare liberamente la scheda di rilevamento, in quanto solo la bobina deve trovarsi accanto all'ugello e vicino al piano.

Attenzione!: La sonda SPZ consente di eseguire scansioni induttive rapide di superfici metalliche.

CARATTERISTICHE

Processore: ATSAMC21G18A
Caratteristiche del processore: 32 bit, 48 MHz ARM Cortex M0+, 256 KB Flash, 32 KB RAM
Rete/comunicazioni Interconnessione: CAN-FD alla scheda di distribuzione delle espansioni Duet 3 o direttamente alla scheda madre Duet 3; porta seriale
IC di scansione: LDC1612
Accelerometro: LIS2DW12
Monitoraggio dell'alimentazione: Segnalazione della tensione VIN
Tensione di alimentazione in ingresso: 5V
Consumo di energia: <200mA
