Duet 3 Scanning Probe Z probe - Cartographie à plat ultra-rapide - CAN-FD

La famille d'accessoires Duet 3 s'enrichit d'un nouveau Scanning Z probe Probe - SPZ. Ce nouveau périphérique est une carte de détection inductive connectée via CAN-FD, qui utilise des bobines inductives pour construire rapidement un maillage de points sur le lit d'impression.

Cette vitesse de balayage du plateau est due à deux aspects fondamentaux de cette sonde :

• Aucun mouvement en Z n'est nécessaire pour lire la distance par rapport au plan
• Les lectures individuelles sont effectuées très rapidement.

En outre, un accéléromètre a été ajouté au circuit imprimé, de sorte que le SZP peut également être utilisé pour l'étalonnage de la forme d'entrée.

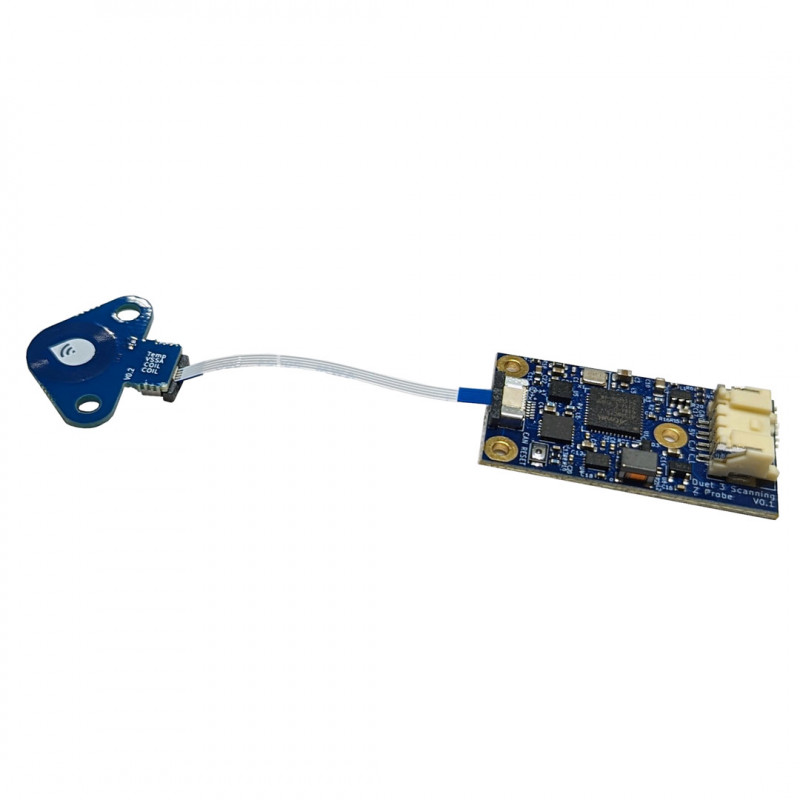

L'intégration dans un système existant et le montage d'une sonde de balayage Z Duet 3 sont simples, car la carte de traitement a été spécialement séparée de la bobine utilisée comme capteur (ces deux éléments sont reliés par un câble plat et flexible). La carte du capteur peut ainsi être montée librement, car seule la bobine doit se trouver à côté de la buse et à proximité du plan.

Remarque : la sonde SPZ permet des balayages inductifs rapides des surfaces métalliques.

CARACTÉRISTIQUES

Processeur : ATSAMC21G18A
Caractéristiques du processeur : 32 bits, 48 MHz ARM Cortex M0+, 256 KB Flash, 32 KB RAM
Interconnexion réseau/communications : CAN-FD vers la carte d'extension Duet 3 ou directement vers la carte mère Duet 3 ; port série
Circuit de balayage : LDC1612
Accéléromètre : LIS2DW12
Surveillance de l'alimentation : indication de la tension VIN
Tension d'alimentation d'entrée : 5V
Consommation électrique : <200mA
