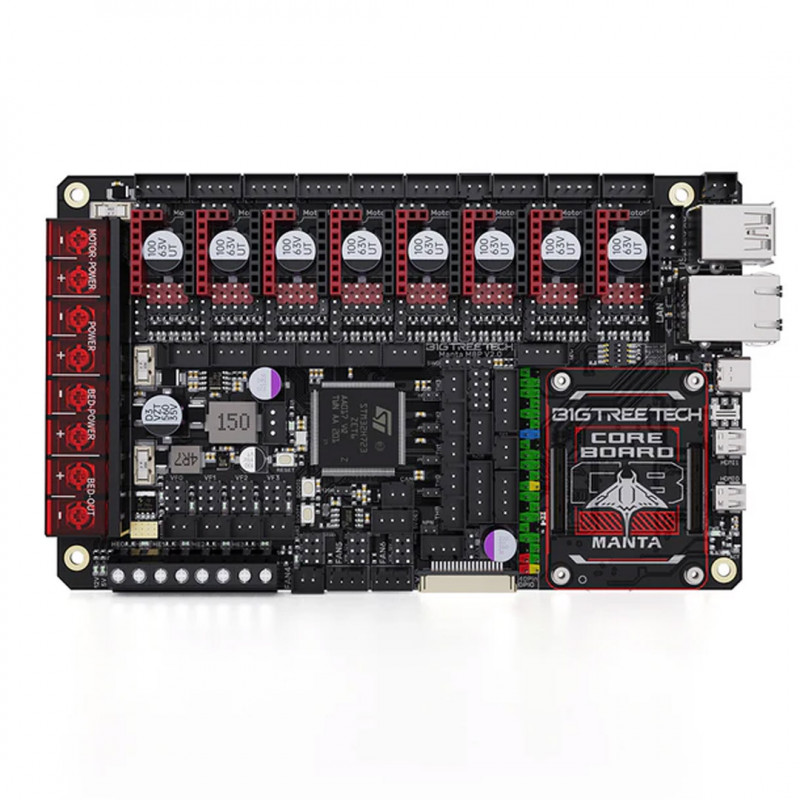

Manta M8P V2.0 BIGTREETECH - carte mère pour imprimante 3D

La Manta M8P V2.0 de BIGTREETECH est une puissante carte mère 32 bits dotée de nombreuses fonctionnalités. Elle offre de nombreuses options de mise à niveau grâce à de nombreuses interfaces. open source La carte mère est compatible avec les logiciels Klipper, Raspberry et Marlin.
Voron Voron Trident Utilisée en combinaison avec le BTT CB1, la Manta M8P V2.0 est idéale pour les imprimantes 3D 2.4 et VzBoT.
Raspberry Pi Raspberry Pi La carte Manta M8P V2.0 a le même connecteur et peut donc être connectée à toutes les versions de CM4 et CB1. Le montage facile de la carte d'extension sur la Manta M8P peut être renforcé par des vis. Les vis nécessaires à cet effet ne sont pas incluses dans la livraison de la carte mère.

Caractéristiques principales :

• Équipée d'une puce ARM® Cortex-M0+ 32 bits STM32H723ZET6 d'une fréquence de 550 MHz, offrant une vitesse de traitement plus élevée.
• Raspberry PiConçu avec le même connecteur que le , assurant une connexion fiable avec toutes les versions de CM4 et CB1, avec la possibilité d'une installation renforcée par des vis.
• Extension polyvalente avec de nombreux ports pour prendre en charge des modules supplémentaires tels que BL Touch, écran LCD, lumières RVB, mise hors tension automatique, etc.
• Raspberry PiLa puce d'alimentation TPS5450-5A offre une sortie de 5A, parfaitement compatible avec les exigences de puissance de .
• Tension sélectionnable pour les ventilateurs CNC : 5V/12V/24V.
• Circuit de protection eFuse ajouté : se déconnecte rapidement en cas de surcharge et se réinitialise automatiquement lorsque la surcharge est résolue, ce qui réduit considérablement le risque de dommages à la carte mère causés par des courts-circuits ou une surchauffe.
• Port Can Bus réservé, qui peut être connecté à EBB CAN pour simplifier le câblage et améliorer la résistance aux interférences.
• Nouvelle conception de l'ID, ajoutant des interfaces I2C, servo 5V, IO étendues et TFT. Utilisation d'une solution d'alimentation 12V et d'un circuit d'alimentation 5V optimisé.
• Voron La M8P V2.0 et la CB1 sont le choix idéal pour les imprimantes telles que 2.4, VzBot, etc.

Plus de détails sur la carte BTT Manta M8P V2.0 :

• Raspberry PiLa puce d'alimentation TPS5450-5A supporte une entrée DC 12/24V et fournit jusqu'à 5A/6A crête pour alimenter une imprimante.
• Le circuit de la thermistance est protégé pour éviter d'endommager le MCU en cas de court-circuit dans les connexions du lit chauffant et de la cartouche chauffante.
• Les ventilateurs PWM prennent en charge la sélection de la tension 24/12/5V sans nécessiter de module transformateur externe, ce qui réduit les points de défaillance.
• Le circuit de thermistance permet de sélectionner la valeur de la résistance d'excursion par l'intermédiaire d'un cavalier pour prendre en charge les PT1000 sans module externe, ce qui facilite le bricolage.
• Le firmware du MCU peut être mis à jour via une carte SD ou en utilisant la commande 'make flash' dans Klipper pour mettre à jour le firmware via DFU.
• Le connecteur BTB permet d'utiliser des cartes de base telles que CM4, CB1 ou autres.
• driver Le TMC intégré fonctionne en modes SPI et UART, et la broche de fonction DIAG peut être utilisée simplement en connectant un cavalier.
• Des connecteurs sont disponibles pour le capteur de filament, l'arrêt automatique, BLTouch, RGB, I2C, servo, détection de l'alimentation 5V, etc.
• MOSFETs haute performance pour réduire l'échauffement.
• Fusibles remplaçables pour faciliter la maintenance.
• 3 connecteurs pour ventilateurs à 4 broches utilisables pour le refroidissement par liquide.
• Connecteur de détecteur de proximité compatible NPN et PNP (24/12/5V).
• Extension SPI pour la compensation de la résonance basée sur l'accéléromètre.

Plus d'informations, d'instructions et de firmware sont disponibles ici :

githubhttps:// .com/bigtreetech/Manta-M8P

Le paquet contient : 1 x BIGTREETECH Manta M8P V2.0
