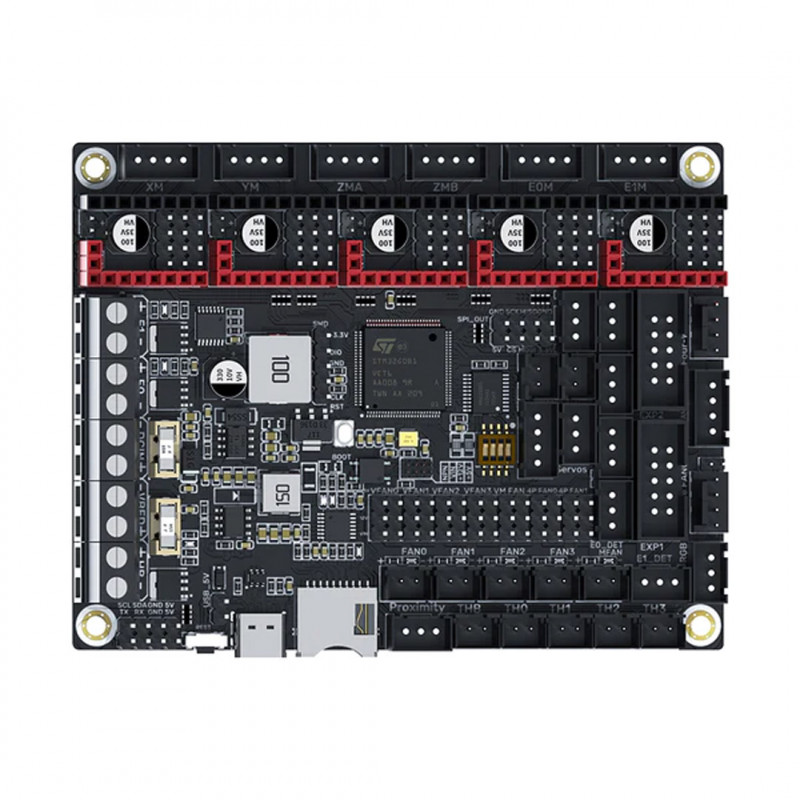

Carte de contrôle BIGTREEETECH SKRat V1.0

BIGTREETECH SKRat v1.0 est une carte mère pour imprimante 3D lancée conjointement par Shenzhen Big Tree Technology Co. et Rat Rig.

Caractéristiques principales

• MCU ARM Cortex-M0+ 32 bits, 64 MHz, série STM32G0B1VET6.
• Bouton BOOT intégré pour activer le mode DFU et mettre à jour le chargeur de démarrage.
• Le circuit de la thermistance est protégé pour éviter d'endommager le MCU en cas de court-circuit de la plaque chauffante et de la connexion de la cartouche dehotend.
• Quatre ports de ventilateur à 2 broches, un port de ventilateur toujours actif et deux ports de ventilateur à 4 broches. Tous les ventilateurs peuvent réaliser une sélection de tension VIN, 12V, 5V via des cavaliers, et les différentes tensions peuvent être réglées séparément pour les différents types de ports.
• Mode SPI et UART intégré pour les broches TMC et DIAG de driver, facilement configurables à l'aide de cavaliers.
• Prise en charge de la récupération en cas de perte de puissance, du capteur d'épuisement du filament et de la mise hors tension automatique, de BLTouch, du détecteur de proximité, de RGB, etc.
• Fente pour carte microSD sans ressort pour une mise à jour et une configuration faciles, pratiques et efficaces du micrologiciel via une carte microSD.
• Port de bus CAN intégré.
• Port d'extension SPI sélectionnable à +3,3 V et +5 V, pour permettre la connexion de modules d'extension, tels qu'un accéléromètre ADXL345.
• Ports d'expansion UART et I2C intégrés.

L'emballage contient : 1 x BIGTREETECH SKRat v1.0

Précautions d'emploi

• Le courant maximum de la plaque chauffante est de 10A ; si une plaque chauffante de haute puissance est préférée, utilisez une tension de 24V pour alimenter le système et utilisez un lit chauffant de 24V.
• Pour garantir le bon fonctionnement du port du ventilateur CNC, insérez le cavalier de sélection de tension.
• La fente pour carte microSD n'est pas à ressort ; soyez prudent lorsque vous insérez la carte microSD afin d'éviter d'endommager la fente.
