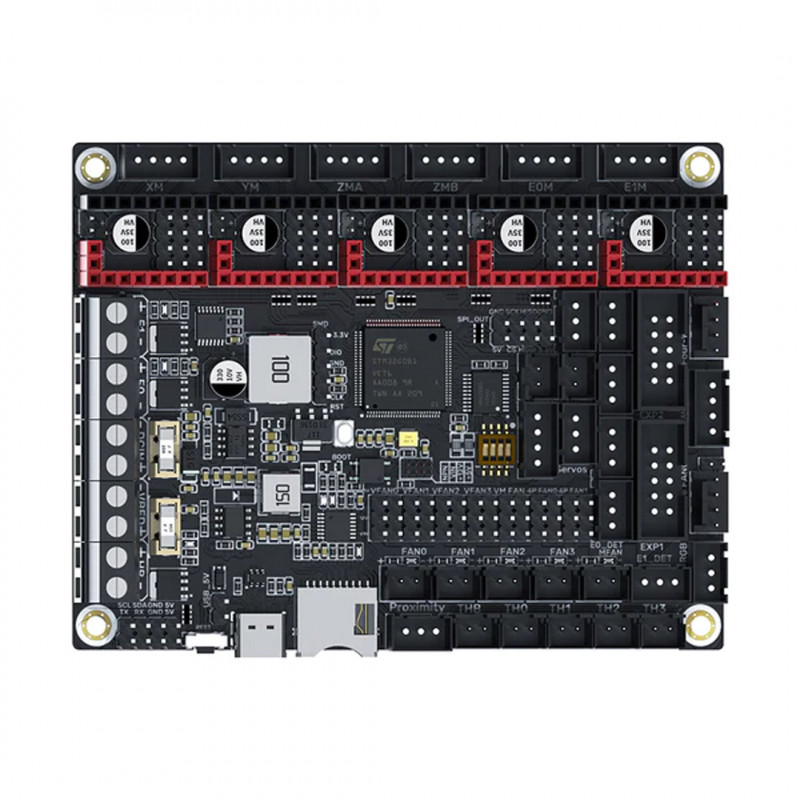

BIGTREEETECH SKRat V1.0 Control Board

BIGTREETECH SKRat v1.0 è una scheda madre per stampanti 3D lanciata congiuntamente da Shenzhen Big Tree Technology Co., Ltd. e Rat Rig.

Caratteristiche principali

• MCU ARM Cortex-M0+ a 32 bit e 64 MHz della serie STM32G0B1VET6.
• Pulsante BOOT integrato per attivare la modalità DFU e aggiornare il bootloader.
• Il circuito del termistore è protetto per evitare danni alla MCU in caso di cortocircuito del piano riscaldato e collegamento della cartuccia dell’hotend.
• Quattro porte per ventole a 2 pin, una porta per ventole sempre attive e due porte per ventole a 4 pin. Tutte le ventole possono realizzare la selezione della tensione VIN, 12V, 5V tramite ponticelli, e le diverse tensioni possono essere impostate separatamente per i vari tipi di porte.
• Modalità SPI e UART integrata per il driver TMC e il pin DIAG, facilmente configurabile con i ponticelli.
• Supporta il recupero in caso di perdita di potenza, il sensore di esaurimento del filamento e l'autospegnimento, BLTouch, interruttore di prossimità, RGB, ecc.
• Slot per scheda microSD non caricato a molla per l'aggiornamento e la configurazione del firmware tramite scheda microSD in modo semplice, comodo ed efficiente.
• Porta CAN bus integrata.
• La porta di espansione SPI è selezionabile a +3,3 V e +5 V, per consentire il collegamento di moduli di espansione, come ad esempio un accelerometro ADXL345.
• Porte di espansione UART e I2C integrate.

La confezione contiene: 1 x BIGTREETECH SKRat v1.0

Precauzioni

• La corrente massima del piatto riscaldato è di 10A; se si preferisce un piano riscaldato ad alta potenza, utilizzare una tensione di 24V per alimentare il sistema e utilizzare un letto riscaldato da 24V.
• Per garantire il corretto funzionamento della porta della ventola CNC, inserire il ponticello di selezione della tensione.
• L'alloggiamento della scheda microSD non è caricato a molla; fare attenzione quando si inserisce la scheda microSD per evitare di danneggiare l'alloggiamento.
